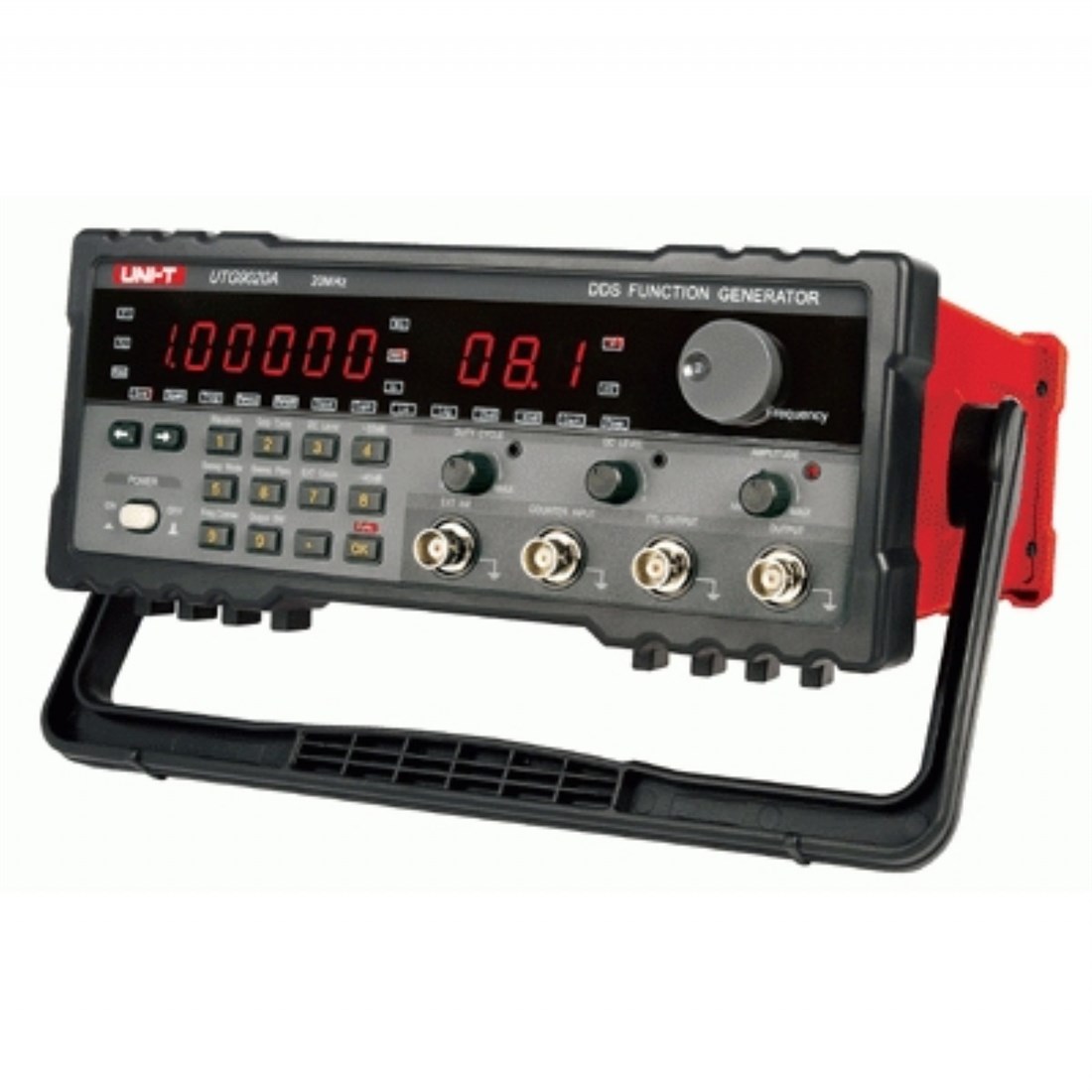

Özellik UTG9010A
Dalga şekilleri Sinüs, Kare, Üçgen, Aşağı Rampa yukarı Rampa, Üstel Yükselişi Üstel Güz
Sinüs
10MHz aralığı 0.1Hz
Doğruluk 0.01Hz (≤3.05kHz), 1Hz (> 3.05kHz)
Çözünürlük 0.01Hz veya 8 haneli
Kararlılık <1ppm / ℃
Harmonik Distorsiyon <-55dBc 20kHz <-50dBc 1MHz için <-40dBc 10MHz <-30dBc 20MHz için
Kare
5MHz aralığında 0.1Hz
Doğruluk 0.01Hz (≤3.05kHz), 1Hz (> 3.05kHz)
Çözünürlük 0.01Hz veya 8 haneli
Rise / Saat <20nS Güz
Duty Cycle % 20% 80
Üçgen, Rampa, sin (x) / x
1MHz aralığında 0.1Hz
Doğruluk 0.01Hz (≤3.05kHz), 1Hz (> 3.05kHz)
Çözünürlük 0.01Hz veya 8 haneli
30kHz için Doğrusallık <% 0.2
Genlik
(Açık devre içine) 20Vpp için (50Ω içine) 10Vpp, 1mVpp Range 0.5mVpp
% 5 Doğruluk ±
Çözünürlük 0.1mV
Çıkış Empedansı 50Ω
Zayıflatıcı 20dB + 40dB
DC + 10V -10V Offset
EXT AM
Giriş Empedansı 1kÊ
Extenal sinyalin genliği ile kontrollü modülasyon derinliği % 100 (5Vp-p giriş)
Frekans Sayıcı
100MHz Frekans Aralığı 1Hz
Genlik Aralığı 0.1Vp-p 5Vp-p
Giriş Empedansı 10kΩ
GENEL ÖZELLİKLERİ
Güç AC 220V / 50Hz
Ürün Rengi Kırmızı ve Gri
Ürün Net Ağırlığı 3kgs
Ürün Ölçüsü 320mm x 240mm x 100mm
BNC Kablosu Standart Aksesuarlar BNC, Güç Kablosu, İngilizce Kılavuzu
