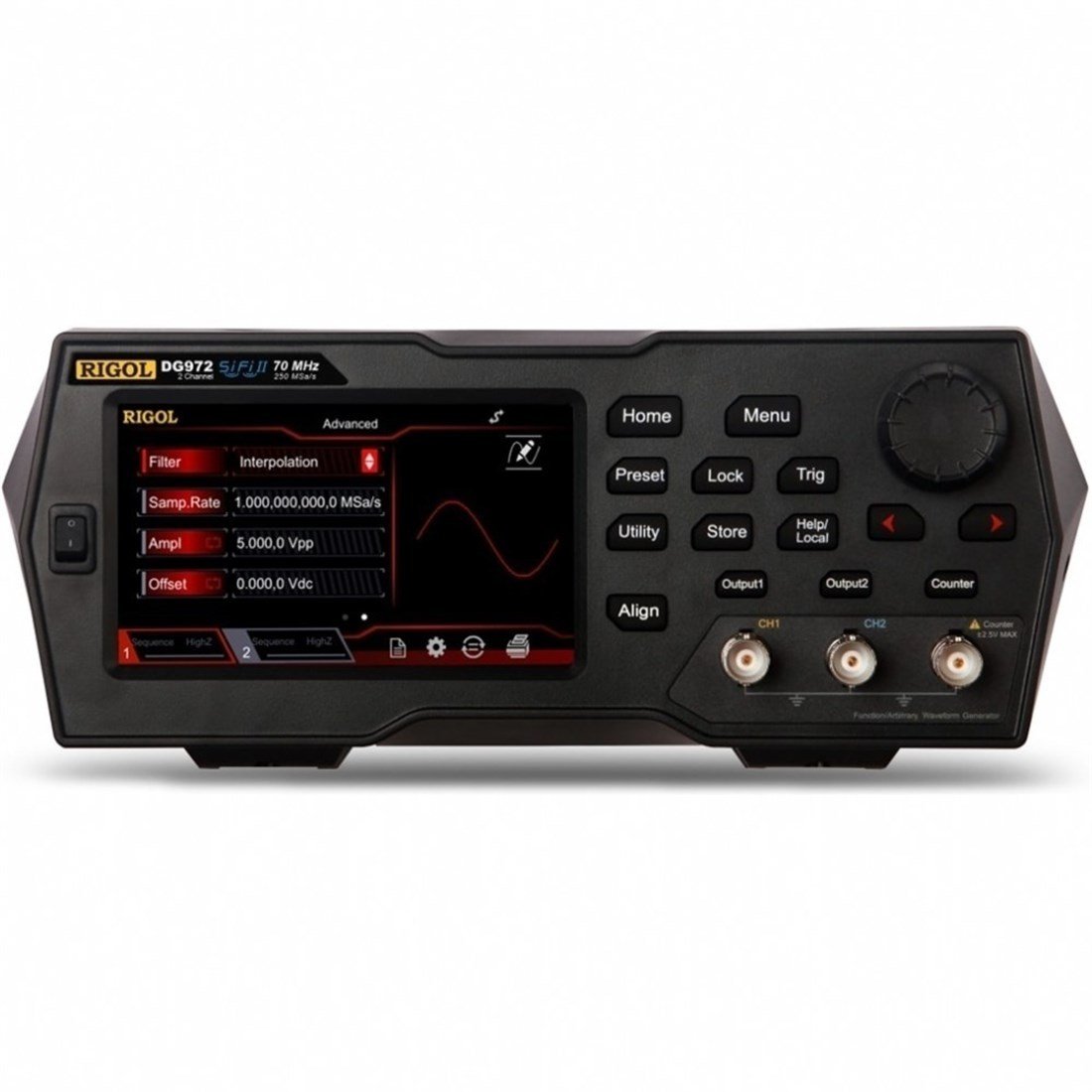

Rigol DG972 - 70MHz 16Bit 2 Kanallı Fonksiyon Keyfi Sinyal Jeneratörü DG900 Serisi Sinyal Jeneratörü Genel Özellikleri
- Bensersiz SiFi II (Signal Fidelity II) Teknoloji : Rastgele dalga biçimlerini nokta nokta oluşturarak; bozulma olmadan sinyali kurtarmak; doğru ve ayarlanabilir örnekleme oranı; tüm çıkış dalga formları için 200ps'ye kadar düşük Jitter (seğirme) zamanı.
- Kanal başı standart 16Mpts Arbitrary (isteğe bağlı) dalga formları için hafıza derinliği.
- DG900 Serisi 2 kanallıdır ve bu 2 kanal aynı performansta ,eşit özelliklerde birbirinden bağımsız ayrı sinyal kaynaklarıdır.
- Yüksek Frekasn Kararlılığı: ±1 ppm; Düşük Faz Gürültüsü: -105 dBc/Hz
- Dahili high-order harmonik Jeneratörü ( en fazla 8. harmoniğe kadar )
- Dahili 7 basmak/s, tam özellikli 240 MHz band genişliği olan frekans sayıcı
- 160 adete kadar dahili dalga formları ; mühendislik uygulamaları, medikal elektronik, otomotiv elektroniği, matematik işlemleri ve diğer çeşitli alanları kapsayan müşterek sinyalleri kapsar.
- 250 MSa/s kadar örnekleme oranı, 16 bits dikey çözünürlük
- Arbitrary waveform sequence (keyfi dalga şekli dizisi) düzenleme fonksiyonu mevcuttur; isteğe bağlı dalga formları PC yazılımı aracılığıyla da oluşturulabilir
- Çeşitli analog ve Dijital Modülasyon Fonksiyonları: AM, FM, PM, ASK, FSK, PSK ve PWM.
- Standart dalga formu birleştirme fonksiyonu; temel dalga formları ile belirlenen dalga formlarını birleştime özelliği
- Standart kanal izleme işlevi (channel tracking function); etkinleştirildiğinde, her iki kanalın tüm parametreleri, kullanıcıların yapılandırmalarına göre güncellenir.
- Standart USB Host&Device arayüzü; USB-GPIB fonksiyonu destekler.
- 4.3'' TFT renkli, dokunmatik ekran
- RS232, PRBS, ve Dualtone çıkışlarını destekler
| Model | DG952 | DG972 | DG992 |
|---|
| Max. Frekans | 50 MHz | 70 MHz | 100 MHz |
| Çözünürlük | 1 µHz | 1 µHz | 1 µHz |
| Örnekleme Oranı | 250 MSa/s | 250 MSa/s | 250 MSa/s |
| Dikey Çözünürlük | 16 bits | 16 bits | 16 bits |
| Max. Genlik | 2.5 Vpp < 60 MHz | 1 Vpp < 60 MHz | 1 Vpp < 60 MHz |
| Frekans Sayıcı | up to 240 MHz | up to 240 MHz | up to 240 MHz |
| Kanal Sayısı | 2 | 2 | 2 |
