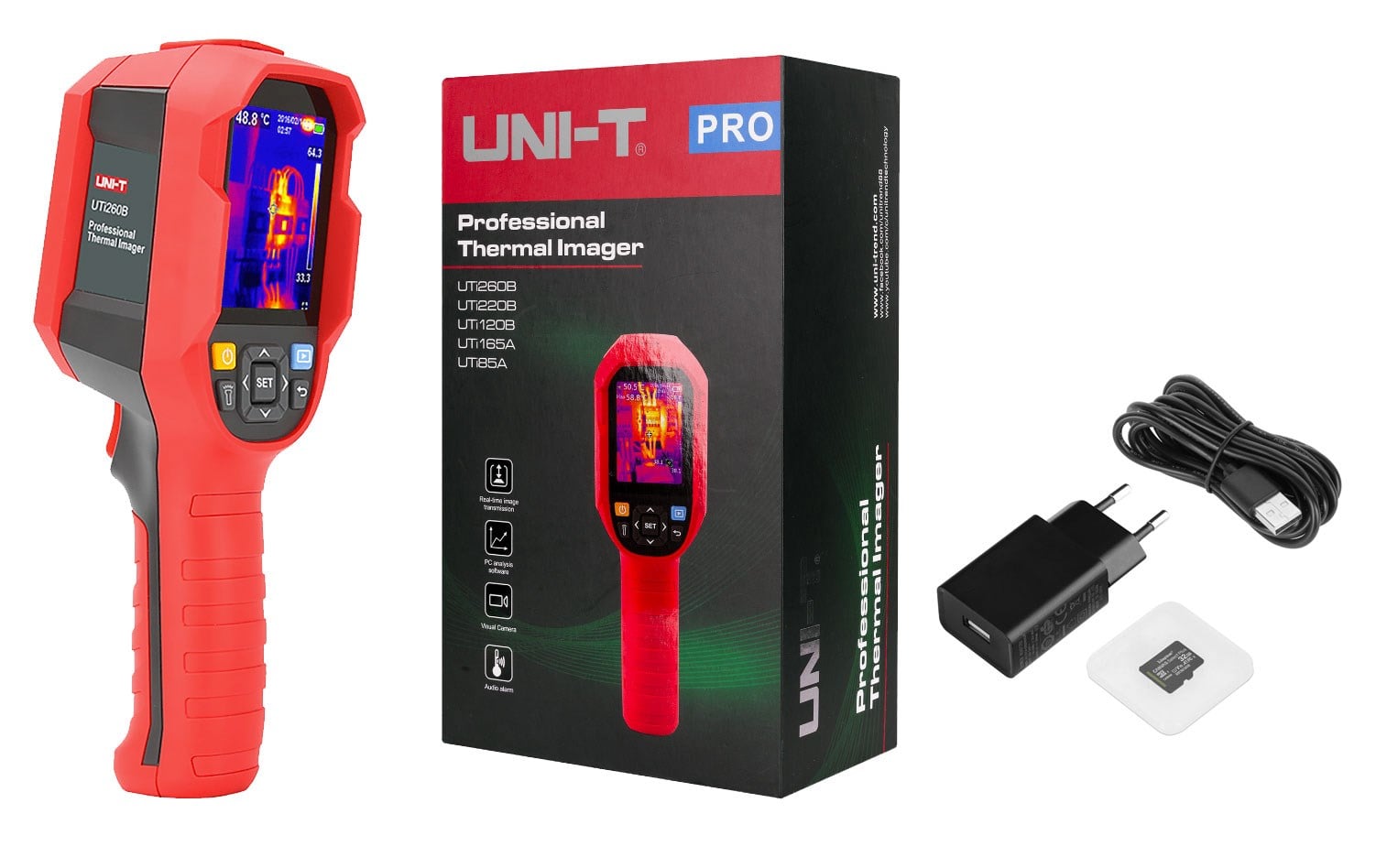

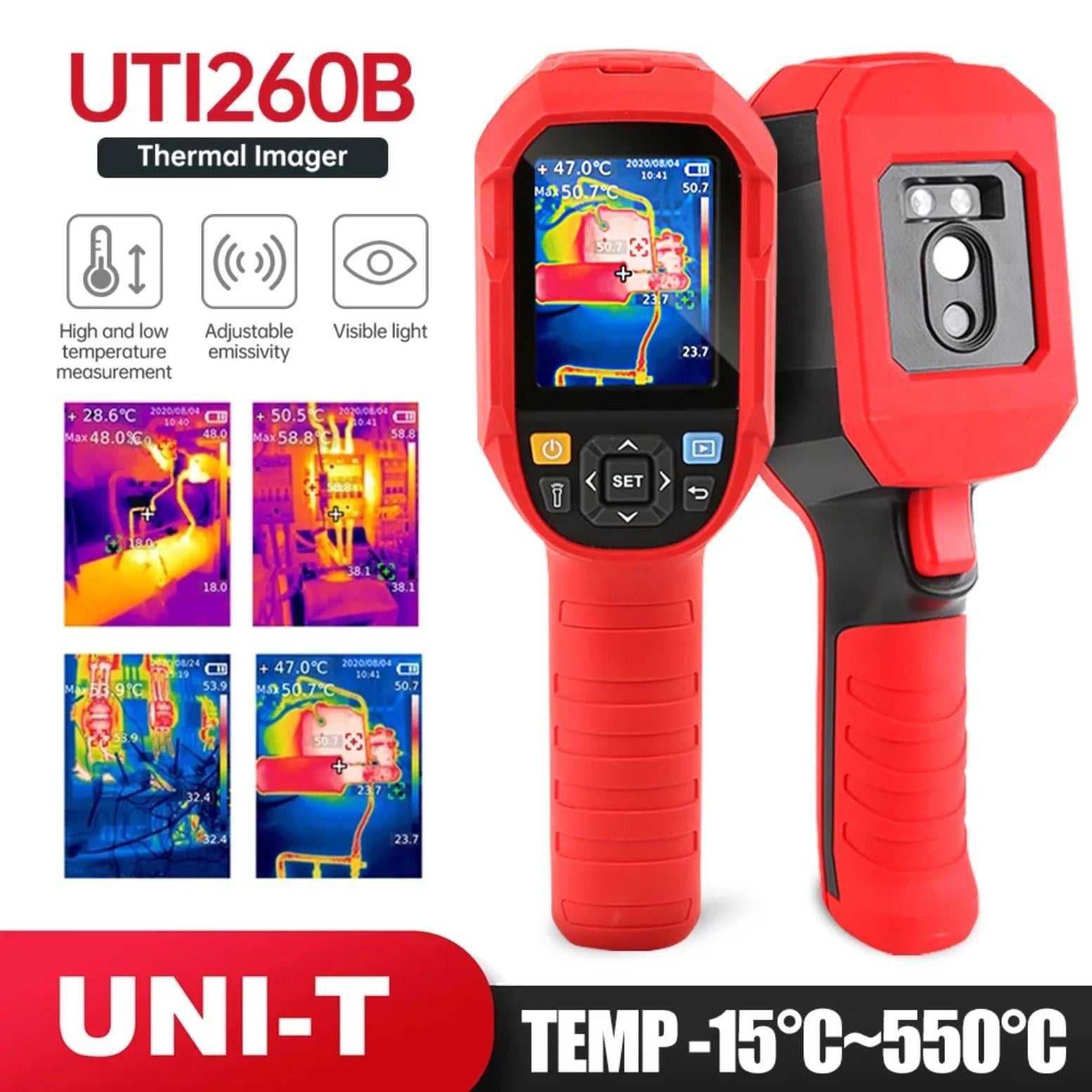

UNI-T UTi260B 256x192 Kızılötesi Termal Kamera
UNI-T UTi260B 256x192 termal kamera, elektrik, elektronik, mekanik bakım, HVAC ve endüstriyel uygulamalarda yüzey sıcaklıklarının kızılötesi görüntüleme yöntemiyle incelenmesi için geliştirilmiş profesyonel bir termal görüntüleme cihazıdır. 256x192 piksel IR çözünürlüğü, 49.152 kızılötesi piksel ve -20°C~550°C sıcaklık ölçüm aralığı sayesinde farklı yüzeylerdeki sıcaklık dağılımlarının ve sıcaklık farklarının görüntülenmesine yardımcı olur. ≤60 mK NETD değeri, termal görüntü üzerindeki sıcaklık farklılıklarının ayrıntılı şekilde değerlendirilmesini destekler. Thermal, Visual, Fusion ve PIP görüntüleme modları ile 7 farklı renk paleti, farklı kontrol ve analiz ihtiyaçlarına uyum sağlar.
256x192 Termal Görüntüleme Çözünürlüğü
UTi260B, 256x192 piksel kızılötesi çözünürlük sunarak toplam 49.152 IR piksel üzerinden termal görüntü oluşturur. 56°x42° görüş alanı ve 3.8 mrad IFOV değeri, saha kontrollerinde geniş bölgelerin görüntülenmesine ve incelenmesine yardımcı olur. Cihazda ayrıca 640x480 piksel çözünürlüğe sahip dijital kamera bulunur. Böylece termal görüntü ile gerçek görüntü karşılaştırılarak kontrol edilen bölgenin daha kolay belirlenmesi sağlanabilir.
-20°C~550°C Sıcaklık Ölçüm Aralığı
UNI-T UTi260B, -20°C ile 550°C arasındaki sıcaklıkların ölçülmesi için tasarlanmıştır. Ölçüm doğruluğu üretici verilerine göre ±2°C veya ±2% değerlerinden büyük olanı esas alınarak belirtilmektedir. 0.01~1.00 arasında ayarlanabilen emissivity değeri, farklı yüzeylerin ölçüm koşullarına göre cihazın ayarlanmasına olanak sağlar.
8~14 µm spektral aralıkta çalışan kızılötesi sensör sistemi ve ≤25 Hz kare hızı, gerçek zamanlı termal görüntüleme gerektiren bakım ve kontrol çalışmalarında kullanılabilir.

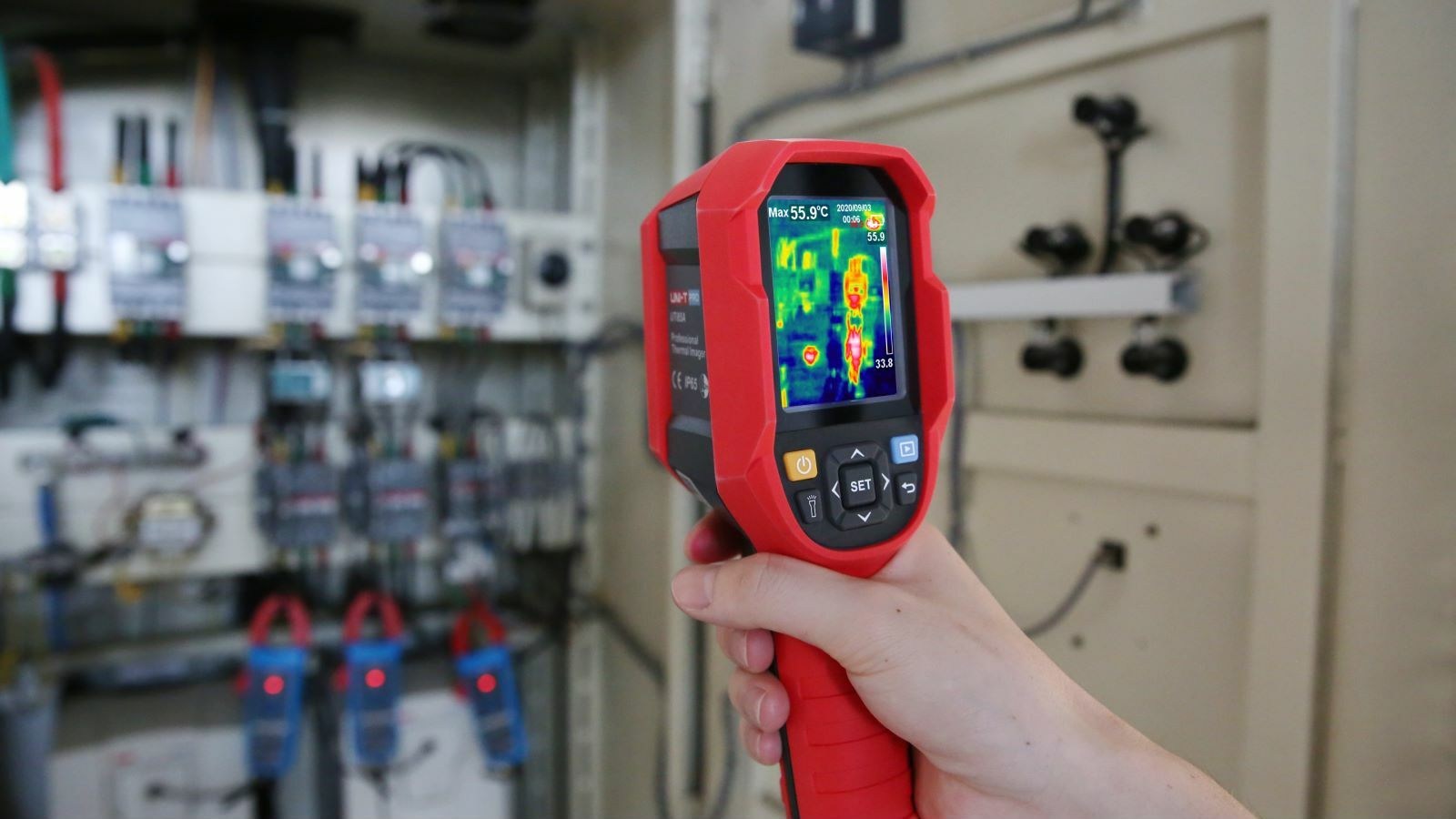

Elektrik Panosu ve Elektrik Tesisatı Kontrolü
Termal kamera, elektrik panolarında ve elektrik tesisatlarında sıcaklık dağılımlarının kontrol edilmesinde önemli bir ölçüm aracıdır. UNI-T UTi260B ile klemensler, kablo bağlantıları, sigortalar, bağlantı noktaları ve elektriksel bileşenler üzerindeki sıcaklık farklılıkları termal görüntü üzerinden incelenebilir.
Periyodik bakım çalışmalarında farklı bölgelerdeki sıcaklıkların karşılaştırılması, normal çalışma koşullarından farklı termal davranış gösteren noktaların belirlenmesine yardımcı olabilir. Bu nedenle UTi260B; elektrik bakım ekipleri, teknisyenler ve endüstriyel servis uygulamaları için kullanılabilecek bir termal görüntüleme çözümüdür.
Motor, Rulman, Pompa ve Fan Kontrolü
Motor, rulman, pompa, fan ve diğer mekanik ekipmanların çalışma sırasında oluşturduğu sıcaklık dağılımları bakım süreçlerinde kontrol edilebilir. UTi260B ile ekipmanların farklı bölgelerindeki sıcaklıklar görüntülenerek sıcaklık farklılıklarının değerlendirilmesine yardımcı olunabilir.
Özellikle periyodik bakım ve kestirimci bakım uygulamalarında termal görüntüleme, ekipmanın çalışma koşullarının daha ayrıntılı incelenmesi için kullanılabilir.
PCB ve Elektronik Bileşenlerin Termal İncelenmesi
256x192 termal kamera çözünürlüğüne sahip UTi260B, elektronik devre kartları ve bileşenlerin sıcaklık dağılımlarının incelenmesinde de kullanılabilir. PCB üzerinde bulunan komponentlerin çalışma sırasında oluşturduğu sıcaklık farklılıkları termal görüntü üzerinden gözlemlenebilir.
Elektronik test, bakım ve AR-GE çalışmalarında farklı komponentlerin veya devre bölgelerinin sıcaklık davranışlarını karşılaştırmak için kullanılabilecek pratik bir görüntüleme aracıdır.
HVAC ve Bina Kontrolleri
UTi260B; HVAC sistemlerinde, ısıtma ve soğutma ekipmanlarında, bina yüzeylerinde ve farklı tesisat bölgelerinde sıcaklık dağılımlarının incelenmesine yardımcı olur. Yüzeyler arasındaki sıcaklık farklılıkları termal görüntü üzerinde kolayca karşılaştırılabilir.
Bu özellik, bakım ve teknik kontrol çalışmalarında yalnızca görsel incelemeyle fark edilmesi zor olabilecek sıcaklık farklılıklarının değerlendirilmesini destekler.
Thermal, Visual, Fusion ve PIP Görüntüleme Modları
UNI-T UTi260B dört farklı görüntüleme modu sunar: Thermal, Visual, Fusion ve PIP. Thermal modu yalnızca kızılötesi görüntüyü gösterirken Visual modu dijital kamera görüntüsünü kullanır. Fusion ve PIP modları ise termal ve görsel bilgilerin birlikte değerlendirilmesine yardımcı olur.
Cihazda bulunan 7 farklı renk paleti, termal görüntülerin farklı renk seçenekleriyle incelenmesini sağlar. Kullanıcı uygulamaya ve görüntüleme ihtiyacına göre uygun renk paletini seçebilir.
3 Noktalı Sıcaklık Analizi ve Sıcaklık Alarmı
UTi260B üzerinde ekran üzerinden 3 noktaya kadar sıcaklık analizi gerçekleştirilebilir. Ayrıca yüksek ve düşük sıcaklık alarmı özellikleri sayesinde belirlenen sıcaklık koşullarının kontrol edilmesine yardımcı olur.
Bu özellikler özellikle elektrik panoları, mekanik ekipmanlar ve endüstriyel makineler üzerinde yapılan hızlı saha kontrollerinde pratik kullanım sağlar.
PC Yazılımı ve Type-C Bağlantısı

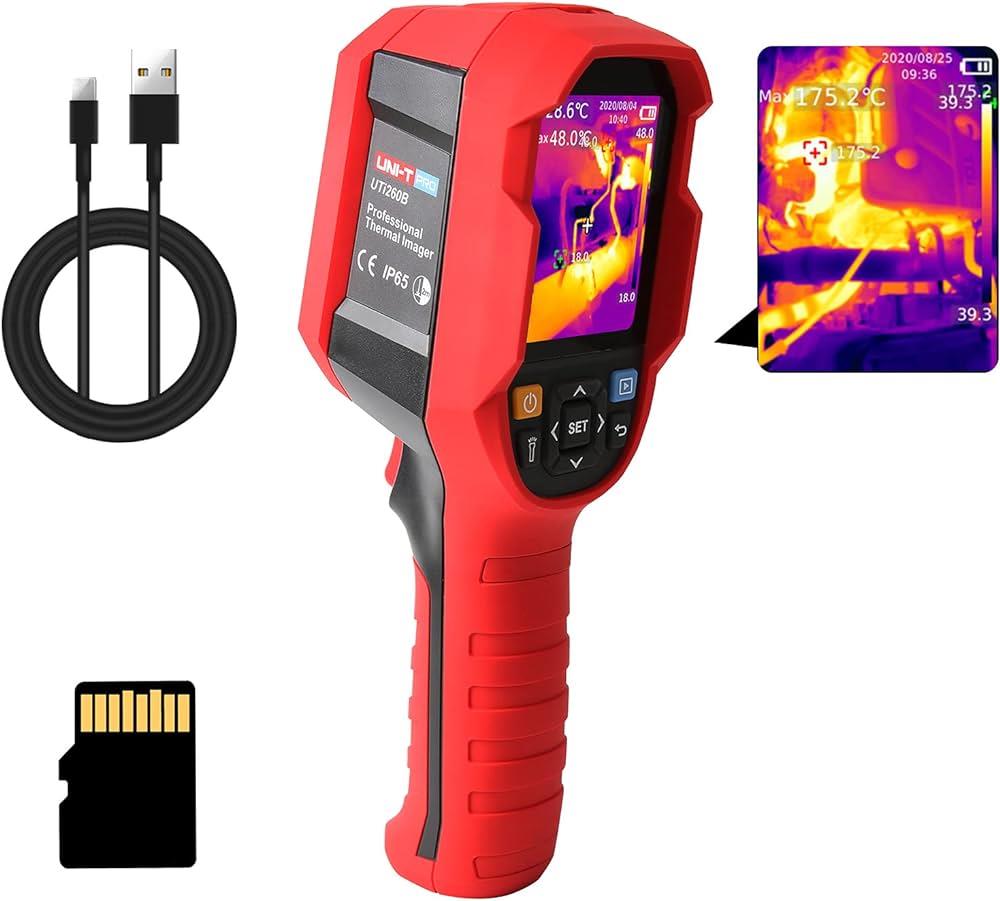

UNI-T UTi260B termal kamera, PC yazılımı ile termal görüntülerin bilgisayar ortamında analiz edilmesini destekler. Type-C bağlantısı üzerinden veri aktarımı gerçekleştirilebilir. Micro SD kart desteği sayesinde çekilen görüntülerin cihaz üzerinde saklanması ve daha sonra incelenmesi mümkündür.
PC yazılım desteği; teknik servis, bakım, ölçüm raporlama ve daha ayrıntılı termal görüntü analizlerinin yapılması gereken uygulamalarda kullanım kolaylığı sağlar.
IP65 Koruma ve 2 Metre Düşme Dayanımı
UTi260B, IP65 koruma sınıfına sahiptir ve üretici verilerine göre 2 metre düşmeye dayanım özelliği sunar. Bu dayanıklı yapı, cihazın saha kontrollerinde ve endüstriyel bakım çalışmalarında kullanılmasını destekler.
UNI-T UTi260B Teknik Özellikleri
- Marka: UNI-T
- Model: UTi260B
- IR Çözünürlük: 256x192 piksel
- IR Piksel Sayısı: 49.152
- Sıcaklık Ölçüm Aralığı: -20°C~550°C
- Doğruluk: ±2°C / ±2%
- NETD: ≤60 mK
- IFOV: 3.8 mrad
- FOV: 56°x42°
- Spektral Aralık: 8~14 µm
- Kare Hızı: ≤25 Hz
- Ekran: 2.8 inç TFT LCD, 320x240 piksel
- Dijital Kamera: 640x480 piksel
- Renk Paleti: 7
- Görüntü Modları: Thermal / Visual / Fusion / PIP
- Emissivity: 0.01~1.00 ayarlanabilir
- Bağlantı: Type-C
- Batarya: 3.6V 5000mAh Li-ion
- Batarya Çalışma Süresi: ≥6 saat
- Koruma Sınıfı: IP65
- Düşme Dayanımı: 2 metre
- Hafıza: Micro SD, 32 GB'a kadar
- Tripod Bağlantısı: 1/4"
- Boyut: 236x75.5x86 mm
- Ağırlık: yaklaşık 490 g
UNI-T UTi260B Kullanım Alanları
- Elektrik panosu ve elektrik tesisatı kontrolleri
- Kablo, klemens ve bağlantı noktalarının termal kontrolü
- Motor ve rulman sıcaklık kontrolleri
- Pompa ve fan bakım kontrolleri
- HVAC sistemlerinin incelenmesi
- Bina ve yüzey sıcaklık dağılımı kontrolleri
- PCB ve elektronik bileşenlerin termal analizi
- Endüstriyel bakım ve servis çalışmaları
- Teknik servis uygulamaları
- AR-GE ve laboratuvar çalışmaları
UNI-T UTi260B 256x192 Termal Kamera
UNI-T UTi260B; 256x192 IR çözünürlük, -20°C~550°C sıcaklık ölçüm aralığı, ≤60 mK NETD, 7 renk paleti, Thermal/Visual/Fusion/PIP görüntüleme modları, PC yazılım desteği, IP65 koruma ve 2 metre düşme dayanımını bir arada sunan profesyonel bir kızılötesi termal kameradır.
Elektrik, mekanik, elektronik, HVAC ve endüstriyel bakım uygulamalarında sıcaklık farklılıklarının görüntülenmesine ihtiyaç duyan profesyoneller için UTi260B, saha çalışmalarında kullanılabilecek kapsamlı bir termal görüntüleme cihazıdır.
