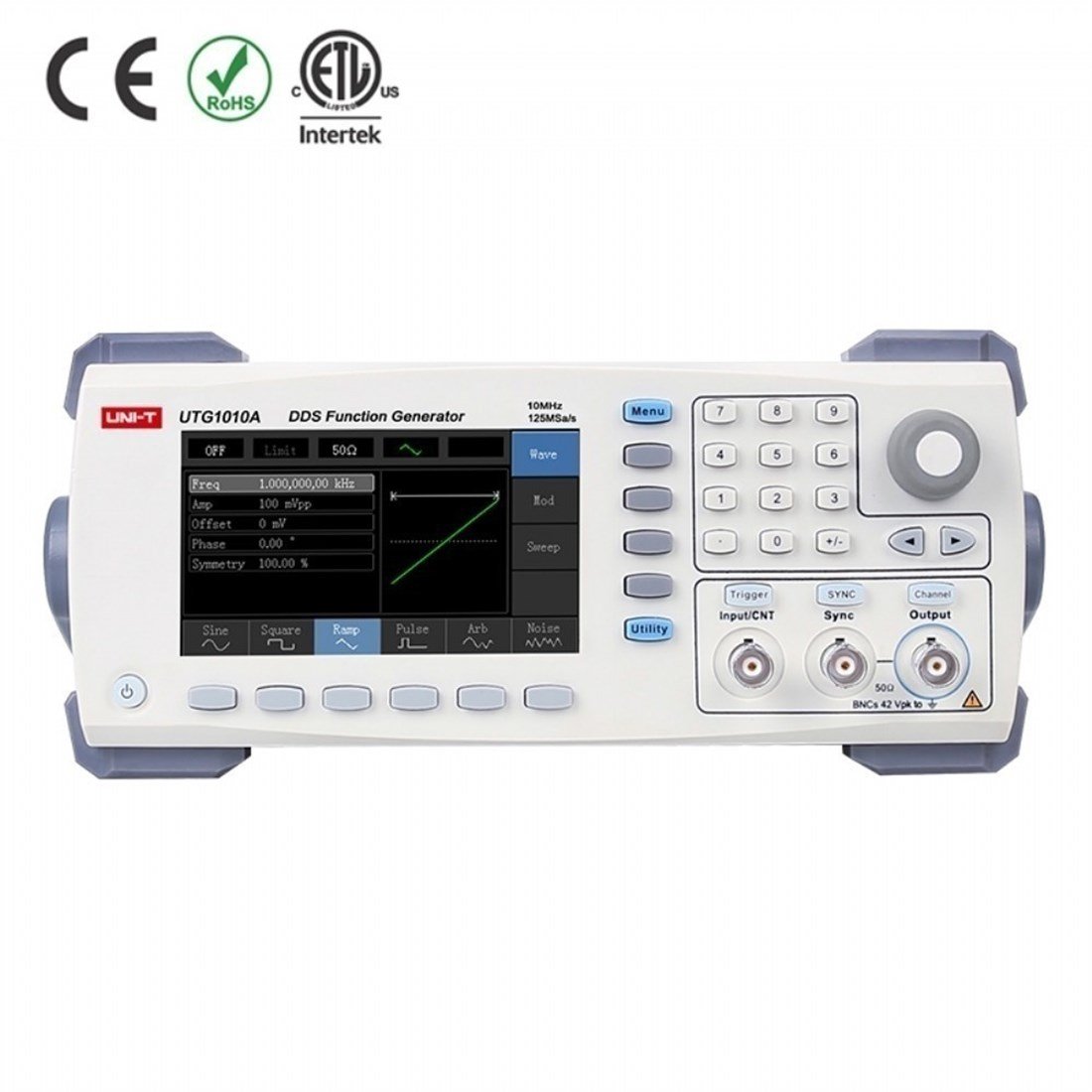

Unit markasının üretmiş olduğu keyfi dalga biçimi üreteci modelidir.
Yüksek kaliteli yapısı ve çok fonksiyonlu olması ile kullanıcıya yüksek performans ve verim sunar.
Sahip olduğu DDS teknolojisi ile 1 μHz çözünürlükte kararlı ve doğru dalga formu üretebilmektedir.
Elde edilen çıktı minimum bozulma oranı ile temiz, doğru ve kararlıdır.
Unit sinyal jeneratörü, sezgisel arayüz tasarımına sahiptir. Bu sayede geleneksel kullanıma alışkın olan kullanıcıların kullanım alışkanlıkları ile bağdaşır.
1 kanallı olup, örnekleme hızı ise 125 MS/s’dir
İç ve dış kaynaklı olan AM, ASK, FM, FSK, PM, PWM, PSK gibi modülasyonlar, logaritmik ve doğrusal taramalara sahiptir.
Unit keyfi dalga biçimi üreteci, kolay kullanımlı kontrol paneli ve net okunabilir olan LCD ekranı ile çok daha hızlı ve verimli çalışma imkanı sunar.
DC, sinüs, darbe, kare, üçgen, keyfi ve gürültü gibi çıkış standart dalga biçimleri bulunur.
Oldukça kullanışlı bir ürün olup, sağlam ve dayanıklı yapısı ile uzun süreli kullanım ömrü bulunur.
| Specifications |
| Model |
UTG1010A |
| Channel |
1 |
| Sampling rate |
125MS/s |
| Output frequency |
10MHz |
| Frequency Characteristics |
| Sine |
1Hz~10MHz |
| Square |
1Hz~5MHz |
| Ramp |
1Hz~400kHz |
| Pulse |
1Hz~5MHz |
| Arbitrary |
1Hz~2MHz |
| Resolution |
1Hz |
| Accuracy |
Within 90 days ± 50ppm |
| Within 1 year ± 100ppm |
| 18~28 |
| Arbitrary Waveform |
| Vertical resolution |
14 bits |
| Max. memory depth |
16 sets of arbitrary waveforms |
| Others |
| Output standard waveform |
Sine, square, ramp, triangle, pulse, noise, DC, arbitrary |
| Output amplitude range |
1mVpp~10Vpp (50); 2mVpp~20Vpp (High Z) |
| Modulation types |
AM, FM, PM, PWM, ASK, FSK, PSK |
| Interface |
USB Device |
| General Characteristics |
| Power |
100~240V AC, 50Hz/60Hz |
| Display |
4.3 inches TFT LCD, WVGA (480 x 272) |
| Product color |
White and grey |
| Product net weight |
3.2kg |
| Product size |
165mm x 110mm x 320mm |
| Standard accessories |
USB interface cable, power cord, BNC-BNC cable, PC software CD |
| Standard individual packing |
Carton box |
