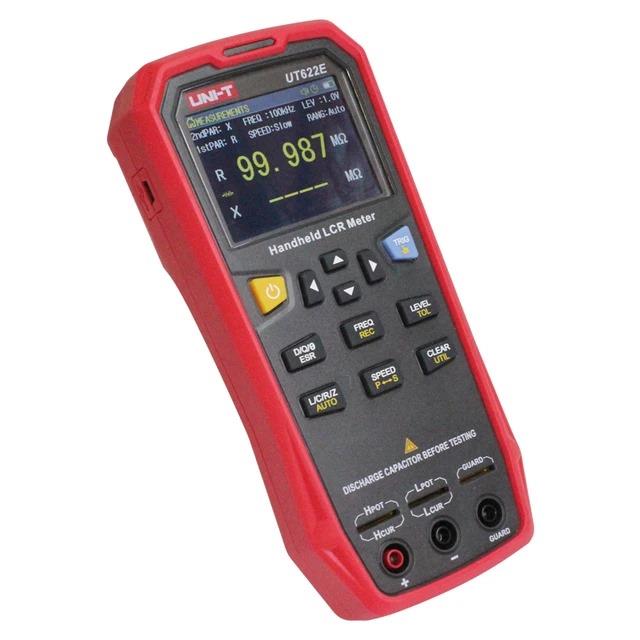

UT-622E Unit El Tipi LCR Metre (UNIT-UT-622E)

UNIT UT 622E El Tipi LCR Metre

UT622 Serisi El Tipi LCR ölçüm cihazları güçlü işlevler, yüksek doğruluk, yüksek hız ve uzun bekleme süresine sahiptir.

Net ve sezgisel 2,8 inç TFT LCD ekran, yüksek kapasiteli şarj edilebilir pil ve 100 kHz'e kadar test frekansı ile ölçüm cihazları, her durumda uzun süreli doğru ve rahat ölçüm için kullanılabilir.

Laboratuvarlarda, üretim hatlarında, bakım noktalarında vb. Endüktans, kapasitans ve direncin ölçülmesi ve taranması için uygundurlar.

100 kHz'e kadar test frekansı

% 0,1'e kadar ölçüm hassasiyeti

Yüksek parlaklıkta beyaz arka ışık

Birincil parametrelerin maksimum okunması: 99999 sayım; D / Q çözünürlüğü: 0.0001

Ultra düşük güç tüketimi ve uzun pil ömrü (8 saat)

Maksimum test hızı: 20 kez / sn

Sabit 100Ω çıkış empedansı

Tolerans aralığı:% 1 ~% 20

Açık / kısa devre temizleme işlevi

Veri tutma ve kayıt modu

DCR Testi (UT622E)

Standart Mini-USB arayüzü, SCPI komut seti

Teknik Özellikler:

Test frekansı : 100Hz, 120Hz, 1kHz, 10kHz, 100kHz

Test sinyali seviyesi : 0.1Vrms, 0.3Vrms, 1Vrms

Çıkış empedansı : 100Ω

Ölçüm parametreleri : Birincil: L / C / R / Z / DCR  -  İkincil: D / Q / θ / ESR

Test terminalleri   : Üç terminalli test jakları, beş terminalli test soketleri

Test oranı : Hızlı (20 kez / sn), orta (5 kez / sn) veya yavaş (2 kez / sn)

DCR test oranı  : Hızlı (20 kez / sn), orta (5 kez / sn) veya yavaş (2 kez / sn)

Değişen mod : Otomatik / beklet

Tolerans aralığı: % 1 ~% 20

Devre modunun test edilmesi : Seri / paralel mod

Düzeltmeyi temizleme : Açık / kısa devre

Test bağlantı noktalarının sigortası : 0.1A / 250V

İletişim arayüzü : Mini USB

Tolerans için LED alarmı : (geçiş: yeşil; başarısız: kırmızı)

Ekran aralığı

Maksimum okuma : 99999

Minimum çözünürlük : 0.0001

Maksimum doğruluk : % 0.1

L : 0.00μH ~ 99.999H

C : 0.00pF ~ 99.999mF

Z / R : 0.0000Ω ~ 9.9999MΩ

ESR : 0.0000Ω ~ 999.99Ω

D : 0.0000 ~ 9.9999

Q : 0.0000 ~ 99999

θ : -179.9 ° ~ 179.9 °

DCR     : 0.01mΩ - 20.000MΩ

Sıcaklık katsayısı : 0,1 × (belirtilen doğruluk) / ° C (0 ° C ~ 18 ° C veya 28 ° C ~ 40 ° C)

Genel Özellikler

Batarya : 3.7V 1800mAh lityum polimer pil

Pil ömrü: 8 saat

AC güç adaptörü Giriş: 220V (% 1 ± 10), 50Hz (% 1 ± 5); Mini-USB çıkışı: 5V, 1A

LCD ekran 2,8 inç TFT LCD 320X240

Ürün boyutu (G × Y × D) 90 mm × 190 mm × 44 mm

Ağırlık 305 g

Kutu İçeriği:

Kısa devre kartı : UTR-001

Dört terminal Kelvin test uçları (UT622C / E) : UTR-L100k-H

USB arabirim kablosu

5V 1A güç adaptörü

Ürün garanti kartı

Kullanım Kılavuzu ve CD (uygulama yazılımı)
