| Ürün Kodu |
525V 50 Hz (kVAr) |
480V 50 Hz (kVAr) |
440V 50 Hz (kVAr) |
400V 50 Hz (kVAr) |
Ölçümler |
Akım (A) (525V için) |
Kapasitans (uf) |
| SHD-CYL-5-525-SCR |
5 |
4,2 |
3,5 |
2,90 |
76,0x175 |
5,5 |
3x19,25 |
| SHD-CYL-7,5-525-SCR |
7,5 |
6,3 |
5,3 |
4,35 |
76,0x175 |
8,3 |
3x28,9 |
| SHD-CYL-10-525-SCR |
10 |
8,4 |
7 |
5,80 |
85,0x210 |
11 |
3x38,5 |
| SHD-CYL-12,5-525-SCR |
12,5 |
10,5 |
8,8 |
7,26 |
85,0x210 |
13,75 |
3x48,12 |
| SHD-CYL-15-525-SCR |
15 |
12,5 |
10,6 |
8,71 |
95,0x210 |
16,5 |
3x57,75 |
| SHD-CYL-16,17-525-SCR |
16,17 |
14 |
11,8 |
9,39 |
95,0x210 |
18,4 |
3x64,3 |
| SHD-CYL-20-525-SCR |
20 |
16,8 |
14 |
11,61 |
95,0x247 |
22 |
3x77,0 |
| SHD-CYL-25-525-SCR |
25 |
20,9 |
17,6 |
14,51 |
116,0x247 |
27,5 |
3x93,30 |
| SHD-CYL-30-525-SCR |
30 |
25 |
21 |
17,41 |
116,0x247 |
33 |
3x115,50 |
| SHD-CYL-40-525-SCR |
40 |
33,5 |
28,1 |
23,22 |
136,0x247 |
44 |
3x154,0 |

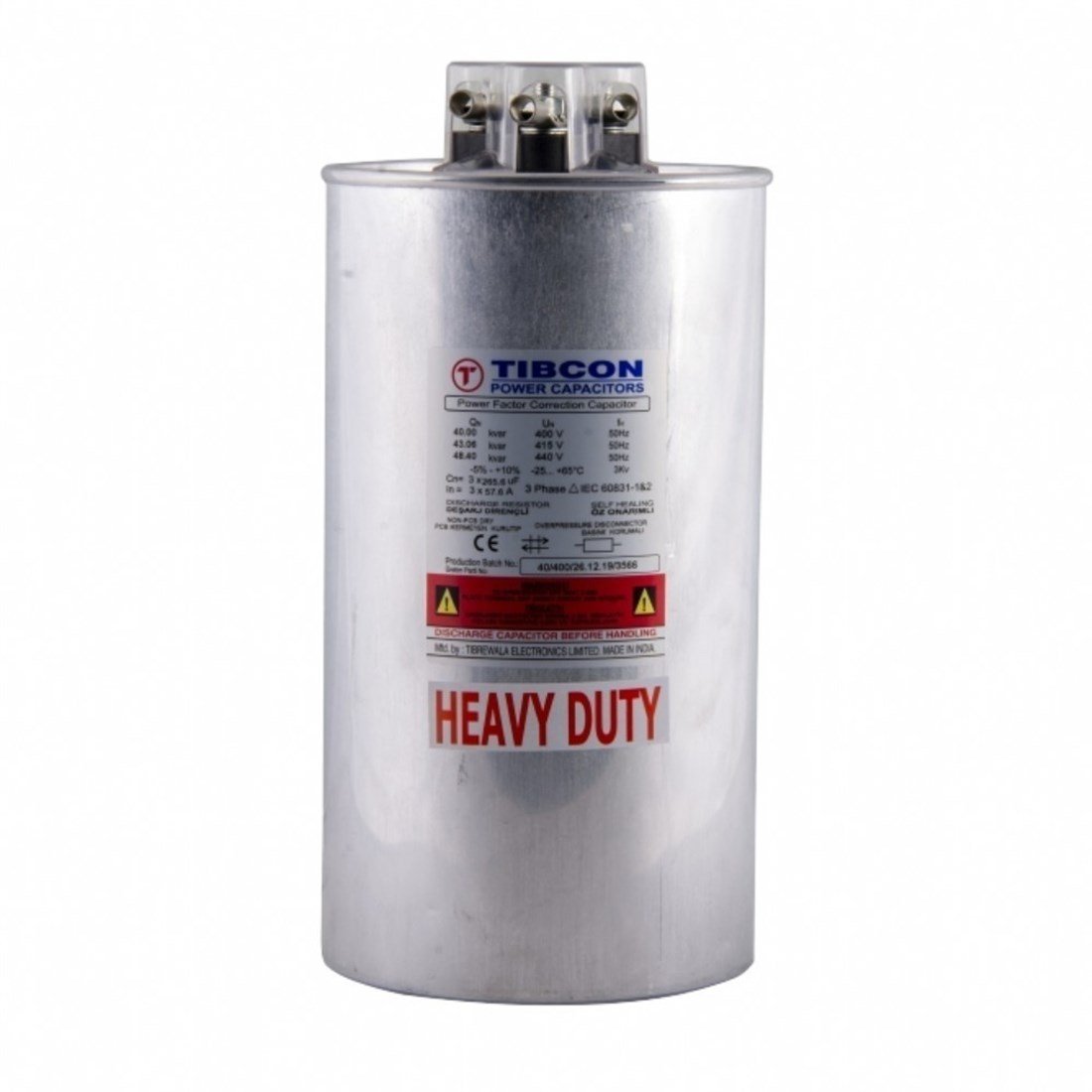

TİBCON AĞIR HİZMET SERİSİ KONDANSATÖRLERİ 525V (HEAVY DUTY)
Tibcon ağır hizmet serisi güç kondansatörleri, kompanzasyon esnasında, ömürlerini kısaltacak ağır şartlara ve olumsuz koşullara uygun olarak tasarlanmıştır. Aşırı basınç altında devre ayırıcı sistem sayesinde, kondansatör ömrü bittiğinde ya da elektriksel termal aşırı zorlamalarda kondansatörlerin patlaması engelleyen koruma yöntemine sahiptir.
Tibcon ağır hizmet kondansatör serisi kondansatörler, kendi kendini iyileştirebilme özelliğine sahip metalize polipropilen film kullanılarak üretilmişlerdir. Tibcon ağır hizmet serisi kondansatörler, zor koşullarda çalışabilme özelliği ve 65 derece 130.000 / 55 derece 180.000 saatlik ömürleri ile üstün dayanıklılığa sahiptir.
Bu sayede; Elektrik motorları, trafo vb. cihazların bulunduğu endüktif karekterli işletmelerde reaktif güç ihtiyacını karşılamak için güç kondansatörleri kullanılmaktadır bu görevi ise reaktif güç kontrol röleleri kontaktörler veya yarı iletken anahtarlama elemanları vasıtasıyla kondansatörleri devreye alıp çıkartarak işletmenin reaktif ihtiyacını karşılar ve reaktif oranların istenilen oranların altında kalmasını sağlayarak tesisin veya işletmenin daha kaliteli bir enerji akışını sağlamasında yardımcı olmaktadır.
UYGULAMALAR
Geniş uygulama alanlarına sahip olan güç kondansatörlerimiz; kontrol panelleri, sanayi, ticarethaneler, oteller, hastaneler, alışveriş merkezleri, tarımsal vb.uygulamalarda kullanılır.
TIBCON ÖZELLİKLERİ
- KOMPAKT SİLİNDİRİK GÖVDE TARASIMI
- 3 FAZ DELTA BAĞLANTI
- KOLAY MONTAJ
- PCB İÇERMEZ
- ÇEVRE DOSTU
- YÜKSEK SICAKLIĞA DAYANABİLME
- KENDİ KENDİNİ SOĞUTMA
- DARBE KARŞI KORUMALI TERMİNAL
- UZUN ÖMÜR
- ISO 9001. ISO 14000 (Çevre dostu), IEC 83111-2, VDE 0560-41, TSE 804, EN 60831/1-2. STANDARTLARINDA
PATLAMAYA KARŞI KORUMA
Kondansatörler uzun süre aşırı gerilim altında bulunduklarından patlarlar. Fakat TIBCON kondansatörleri patlama olmaması için artan basınç altında genişlemesi sonucunda dahili basınç ayarları sayesinde patlamayı önler.
Örneğin, aşırı gerilim nedeniyle kondansatör bobininde bir delinme meydana geldiğinde 'kendini onarma' özelliği kendisini gösterir. 'Kendini onarma' işleminin görevini yerine getirmemesi durumunda (örneğin gerilimi, akım veya aşırı yükten kaynaklı) aşırı yük supabı gibi çalışan kapak plakası yükselir ve bobinle olan bağlantı tellerini koparır. Böylelikle kondansatör şebekeden izole edilmiş olur.
TASARIM ve YAPI
• Mkp film silindirik sekilli alüminyum kasa
• Yüksek güç yogunluguna dayanikli gövde
• Düsük kayipli çinko parçali
• Kendi kendini onarabilen film tarasrimli
• Uzun ömürlü ve güvenilir
• 20-25-30-40 kVAr tiplerde pabuç bağlantı ile daha iyi bir enerji kalitesi.
