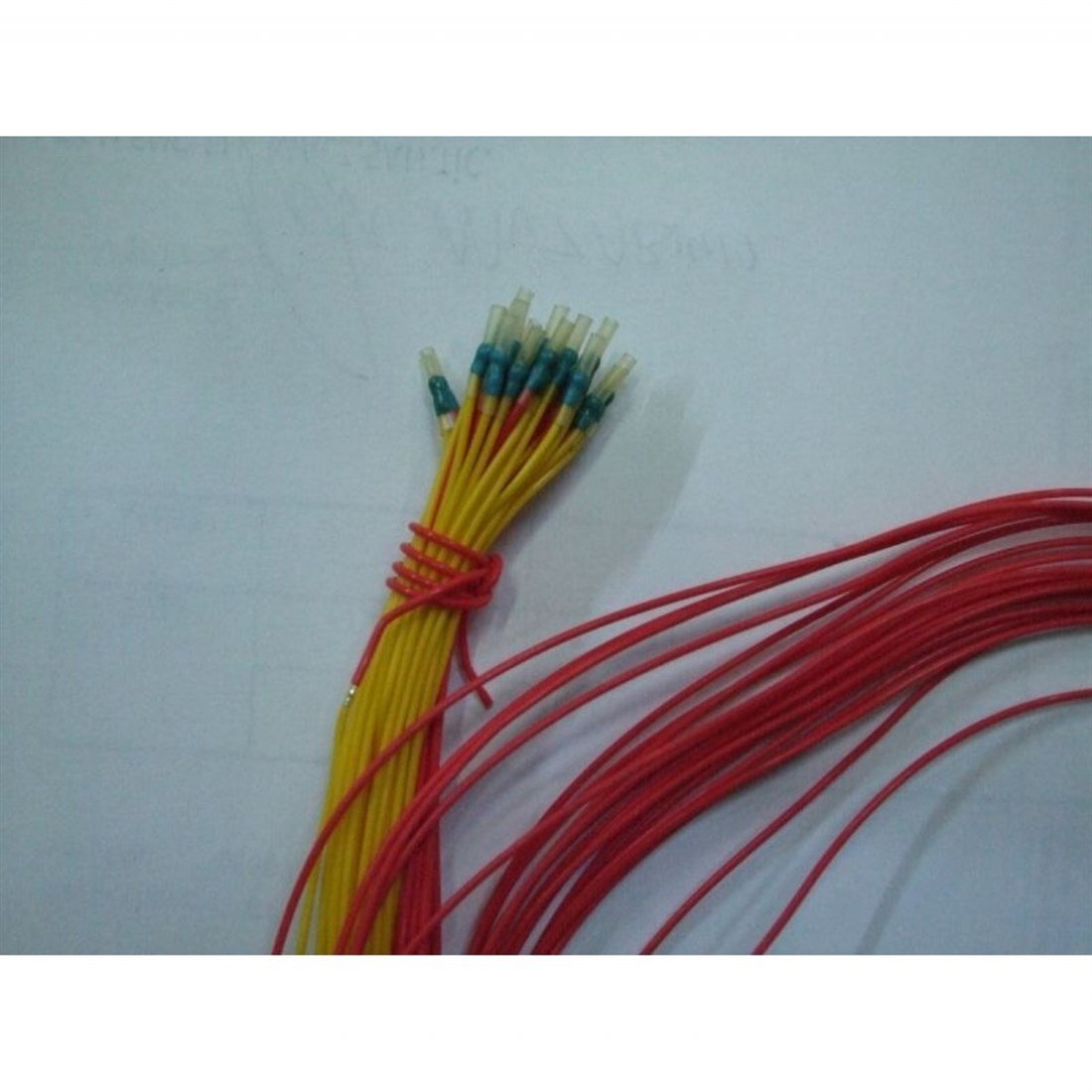

Termistör Ptc 100C (MEETION-PTC-100C)

100 C Ptc Termistör

100 C MOTOR TERMİSTÖRÜ

Trifaze motorların sargı aralarından ısı agılayarak ptc.li motor

Koruma rölesini kumanda ederek motorun yanmasını önler.

Litz telleri renk kodlaması (DIN 44081 için)

° C

renk

100 kırmızı / kırmızı

110 kahverengi / kahverengi

120 gri / gri

130 mavi / mavi

140 mavi / beyaz

150 siyah / siyah

155 mavi / siyah

160 mavi / kırmızı

170 beyaz / yeşil

180 beyaz / kırmızı

Genel teknik veriler

Max. çalışma gerilimi                  (TA = 0 ... 40 ° C)       Umax 30 V DC

Max. gerilim ölçme             (TA =? 25 ° C ... Tsense +23 K) Vmeas, maksimum                      7,5 V DC

Anma direnci                       (VPTC ? 2.5 V) RR ? 300 ?

Test gerilimi Vins               2,5 kV AC Yalıtım

Termal eşik zaman             ta <3 s

Çalışma sıcaklığı aralığı    (V ? Vmeas, max) Top? 25 / Tsense +23 ° C

Çalışma sıcaklığı aralığı    (V = Vmax) En 0 / +40 ° Crange (V = Vmax) Top 0/+40 °C
