TDR 420 Kablo Bulucu Kablo Arıza Bulucu (SONEL-TDR-420)

Kablo Bulucu Sonel TDR 420 Kablo Arıza Bulucu

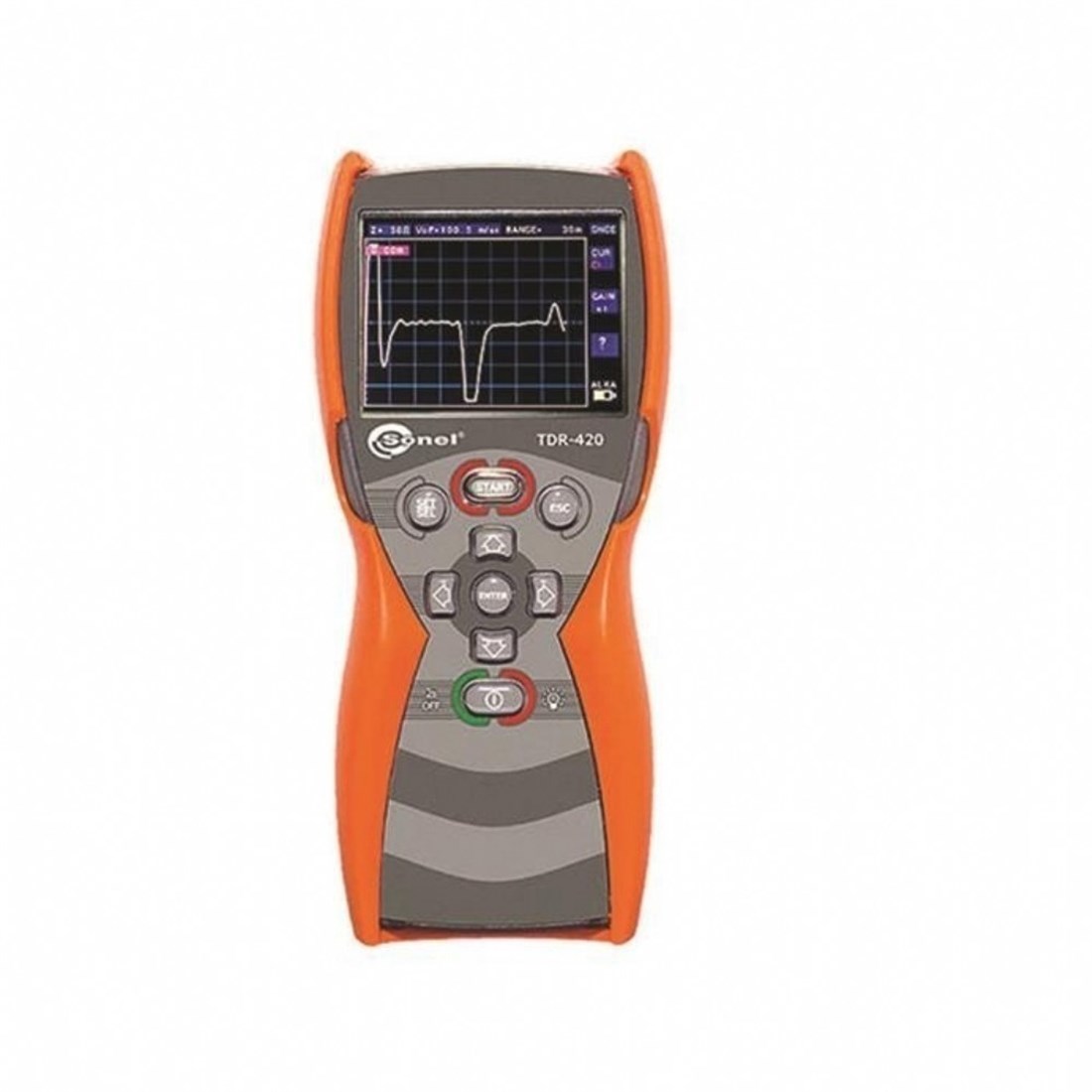

TDR-420, güç, telekomünikasyon ve teleteknik kablolardaki arızaları belirlemek ve bulmak için tasarlanmış, elde taşınan bir Zaman Alan Yansıtma Ölçeridir. TDR-420 reflektometre, metal telli iletkenlerde 4 m ila 6000 m aralığında kablo uzunluğunun ölçülmesine ve hasara olan mesafenin veya empedans değişiminin belirlenmesine izin verir. 7 metrelik en kısa ölçüm aralığı ve 0,6 metrelik ölü bölge, hasarları cihazın bağlandığı yere çok yakın bir mesafede bulmaya olanak tanır.
İki imleç, iki hasarın yerini ve aralarındaki mesafeyi aynı anda belirlemeye izin verir.
320 x 240 piksel çözünürlüğe sahip renkli 3,5 ”TFT ekran sayesinde, hasarın yeri kesin ve sonuçların yorumlanması daha kolay

Ölçüm çalışması sırasında zorlu ortam koşulları, elektrik tesisatçıları ve bakım servislerinin sık karşılaştığı sorunlardır. Eşsiz muhafaza TDR-420 sayesinde IP67 seviyesinde bir dereceye kadar koruma sağlar, bu da kısa süreli daldırma sırasında toz geçirmezlik ve su girişine karşı koruma anlamına gelir. Bu nedenle, çok tozlu bir arazide çalışmak veya cihazın yanlışlıkla suyla teması, reflektometrenin doğru çalışmasını etkilemeyecektir

Ürün Özellikleri

• Aşağıdakiler gibi test edilen kablo ve tellerin empedans değişikliklerinin olası hasarsız konumu:
  • kısa iletken,
  • açık iletken / kablo ucu - depoların ve depoların envanteri sırasında kullanışlıdır,
  • ekleme
  • ayırıcı
  • su girişi,
  • ıslak ekleme,
  • köprü musluğu
  • veya diğer değişiklikler.
• Tek ölçüm modu BİR KEZ ,
• Sürekli ölçüm modu CONT ,
• Ton sinyali üreteci TONE,
• Aralarındaki mesafenin bir göstergesiyle birlikte iki hasar yerini işaretlemek için iki imleç ,
• Reflektörün daha kolay yorumlanması için dahili YARDIM işlevi,
• 7 m ila 6000 m arasında 11 mevcut ölçüm aralığı ,
• 0,6 m ile sınırlı "ölü bölge",
• 320 x 240 piksel çözünürlüklü renkli 3,5 ”LCD TFT ekran ,
• hassasiyeti manuel olarak 8 adımda KAZAN ayarla ,
• 200 Ω'a kadar çıkış empedans regülasyonu (önceden izole edilmiş boruları ölçme imkanı),
• Yayılma Hızı % 10 ila% 99 aralığında ayarlandı ,
• IP67 giriş koruma derecesine sahip sıkı ve dayanıklı gövde .
• Küçük boyut ve ağırlık.

Teknik özellik

• Ölçüm aralıkları: 7, 15, 30, 60, 120, 250, 500 m, 1, 2, 3, 6 km / 20, 45, 90, 180, 360, 750, 1500, 3000, 6000, 10000, 20000 ft
• Doğruluk: Seçilen aralığın% 1'i
• Çözünürlük: Yaklaşık. Seçilen aralığın% 1'i
• Min. Kablo uzunluğu: 4 m / (14 ft)
• Yayılma hızı VoP: 10 -… 99% veya 15… 148,5 m / µs arasında ayarlanabilir
• Çıkış Darbe: 5 Vp-p (açık devre)
• Çıkış Empedansı: 25, 50, 75, 100, 120, 200 Ω
• Çıkış Empedansı: 3 ns… 3 µs (aralığa bağlıdır)
• Tarama hızı / modu: En fazla 3 tarama / saniye (CONT) veya tek (BİR KEZ)
• Ton üreteci: 810 ... 1110 Hz
• Pil Ömrü: 8 saate kadar sürekli tarama
• Güç kaynağı: 4 x alkalin pil 1,5 V tip AA veya 4 x şarj edilebilir pil NiMH AA
• Otomatik Kapanma: 1, 3, 5, 10, 15 dakika veya devre dışı
• Ekran: Renkli 3,5 ”LCD TFT, 320 x 240 piksel
• Gerilim koruması: 400 V DC / 250 V AC
• Boyutlar: 220 x 98 x 58 mm (8,7 x 3,9 x 2,3 inç)
• Ağırlık: 487 g
• Elektromanyetik standart uyumluluk EMC: EN 61326-1
• Su / Toz Geçirmez: IP67

Nominal kullanım koşulu

• Çalışma sıcaklığı: -20 .. + 70 ° C
• Depolama sıcaklığı: -30 ... + 80 ° C nemde <% 80
