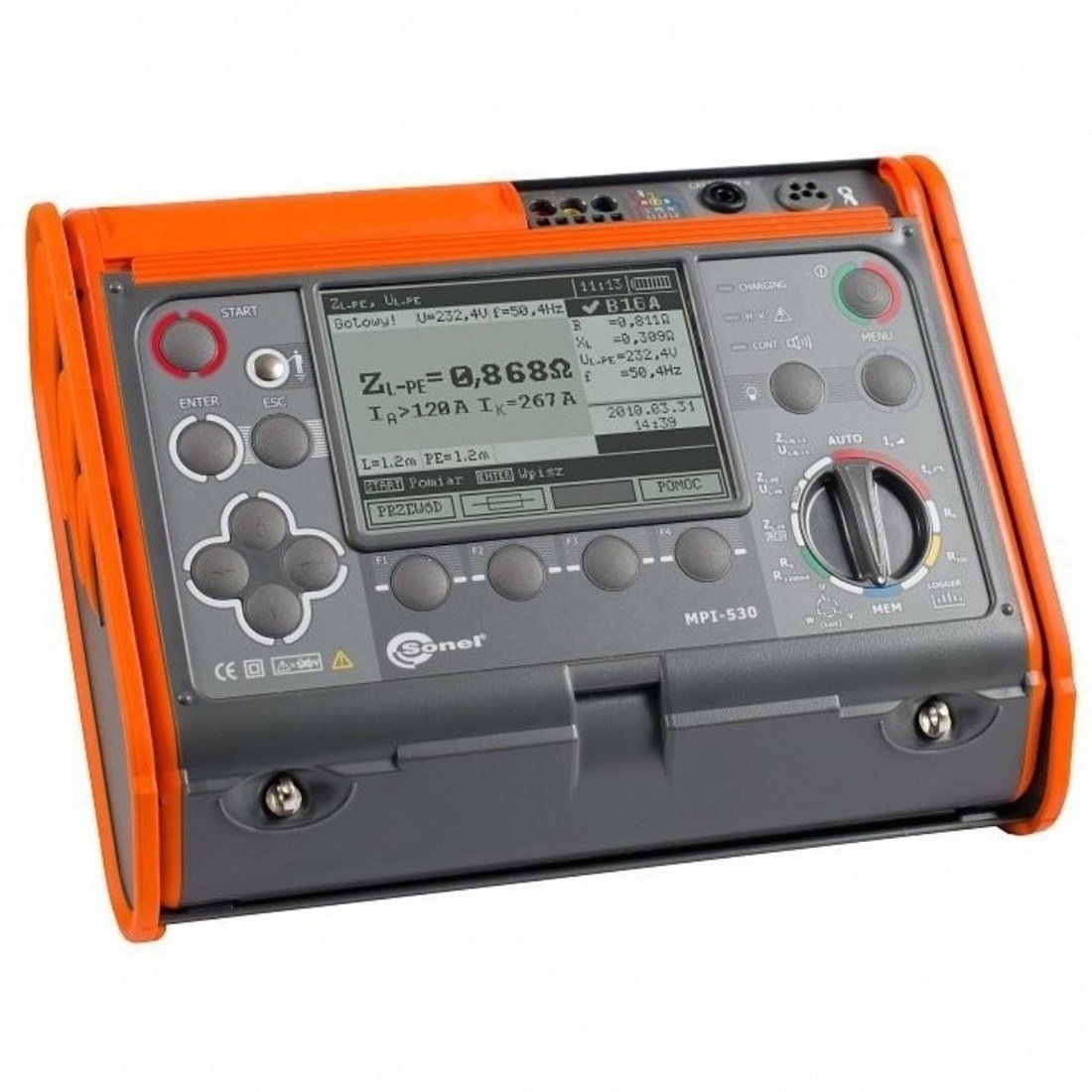

SONEL MPI 530 ÇOK FONKSİYONLU TEST CİHAZI (SONEL-MPI-530)

MPI-530 metre, topraklama ve topraklama direncini ölçmek için çeşitli yöntemler seçeneği de dahil olmak üzere elektrik çarpması koruma ölçümleri için çok işlevli bir araçtır. Ayrıca sayaç, kullanıcının güç kaynağı parametrelerini analiz etmesini sağlar, bunları ekranda kaydeder ve görüntüler. Enstrüman, AutoISO-1000C adaptörle kullanıldığında bir soketteki ve 3,, 4 - ve 5 telli kablolardaki yalıtım direncini otomatik olarak ölçer. Ölçüm sonuçları, kullanıcının talebine bağlı olarak veya bağlayıcı düzenlemelere göre sürekli olarak doğrulanabilir. Cihazın hafızası, kullanıcıların bir protokol yapısında saklamasını ve bireysel ölçüm noktalarını tanımlamasını sağlayan on binlerce ölçümü saklayabilir.

SONEL MPI-530'UN ETKİLEŞİMLİ SUNUMU

Kısa devre döngü empedansının ölçülmesi:

• 0,001 ? ve 23 A akım çözünürlüğüyle empedans ölçümü (44 A faz-faz) - kısa devre direnci R ZW = 10 ?,
• ölçüm aralığı: 95 ... 440 V, frekans 45 ... 65 Hz,
• 0,01 resolution çözünürlükte kısa devre döngü empedansının ölçümü, I ?n ? 30 mA ile RCD'leri açmadan korumalı sistemlerde ,
• faz-faz ve faz-nötr voltaj arasında ayrım yapan, kısa devre akımının otomatik hesaplanması,
• isteğe bağlı olarak 3 fazlı soket adaptörlerinin kullanımıyla (AGT), ölçüm tetikleme düğmeli UNI-Schuko fişli (ayrıca L ve N uçları değiştirilebilirken) veya 1,2 m, 5 m, 10 m, 20 m test uçları kullanarak yapılan ölçümleri,
• kurulum korumalarının seçimi ve ölçüm sonuçlarının otomatik olarak değerlendirilmesi.

Artık akım cihazlarının (RCD) testleri, AC, A, F, B ve B + tipleri:

• 10, 30, 100, 300, 500 ve 1000 mA nominal akım akımı ile genel, kısa süreli gecikme ve seçici RCD'lerin ölçümü,
• Tüm RCD parametrelerinin otomatik ölçümü (BAŞLAT düğmesine basıldığında, sayaç dahil tüm ölçüm döngüsünü gerçekleştirir).

15 mA akım ile L-PE kısa devre döngü empedans ölçümü),

• kullanıcı tarafından zorla kaçak akımın seçtiği dalga şekli: sinüzoidal (artan veya azalan kenardan başlar), tek yönlü titreşimli (pozitif veya negatif), tek taraflı titreşimli (pozitif ve negatif), doğrudan (pozitif ve negatif),
• Rampa akımı kullanarak açma akımı I A'nın ölçülmesi ,
• AI ?n , 1I , n , 2I ?n ve 5I atn değerlerinde t A açma zamanının ölçülmesi ,
• RCD tetiklemesi olmadan temas gerilimi UB ve koruyucu iletken direnci RE ölçümü,
• sokette L ve N iletkenlerinin değiştirildiğini tespit etmek; ölçümü etkilemeyecek,
• açma akımının I A ve fiili açma zamanının t RCD'nin tek aktivasyonunda AI ölçümü ,
• 95 ... 270 V voltaj için ölçüm.

İzolasyon direnci ölçümleri:

• Test voltajı değerleri: 50 V, 100 V, 250 V, 500 V ve 1000 V,
• 10 G?'ye kadar izolasyon direnci ölçümleri,
• UNI-Schuko adaptörünü kullanarak soket içi ölçümleri,
• Sayaç test edilen cisimdeki gerilime ve ölçüm sırasında ortaya çıkan gerilime karşı korumalıdır,
• Ölçümden sonra nesnenin otomatik deşarjı,
• İlave AutoISO-1000C adaptör kullanarak üç, dört ve beş çekirdekli kablolardaki tüm direnç kombinasyonlarının otomatik ölçümü,
• İzolasyon direnci ölçümleri sırasında zaman profilini belirlemek için beş saniyelik periyotların akustik sinyalleşmesi.

Eş potansiyel ve koruyucu bağlantıların alçak gerilim direnci ölçümü:

• Her iki yönde ?200 mA akım ile koruyucu iletken devamlılık ölçümü,
• Ses sinyali ile düşük akım ölçümü,
• Test uçlarının otomatik kalibrasyonu - herhangi bir uzunluktaki uçlar kullanılabilir.

Toprak direnci ölçümleri:

• 2 ek elektrot ile 3- ve 4 kutuplu yöntemler ile ölçüm,
• 3 kutuplu yöntem ve ek kelepçe ile ölçüm,
• 2-kelepçe metodu ile ölçüm.
