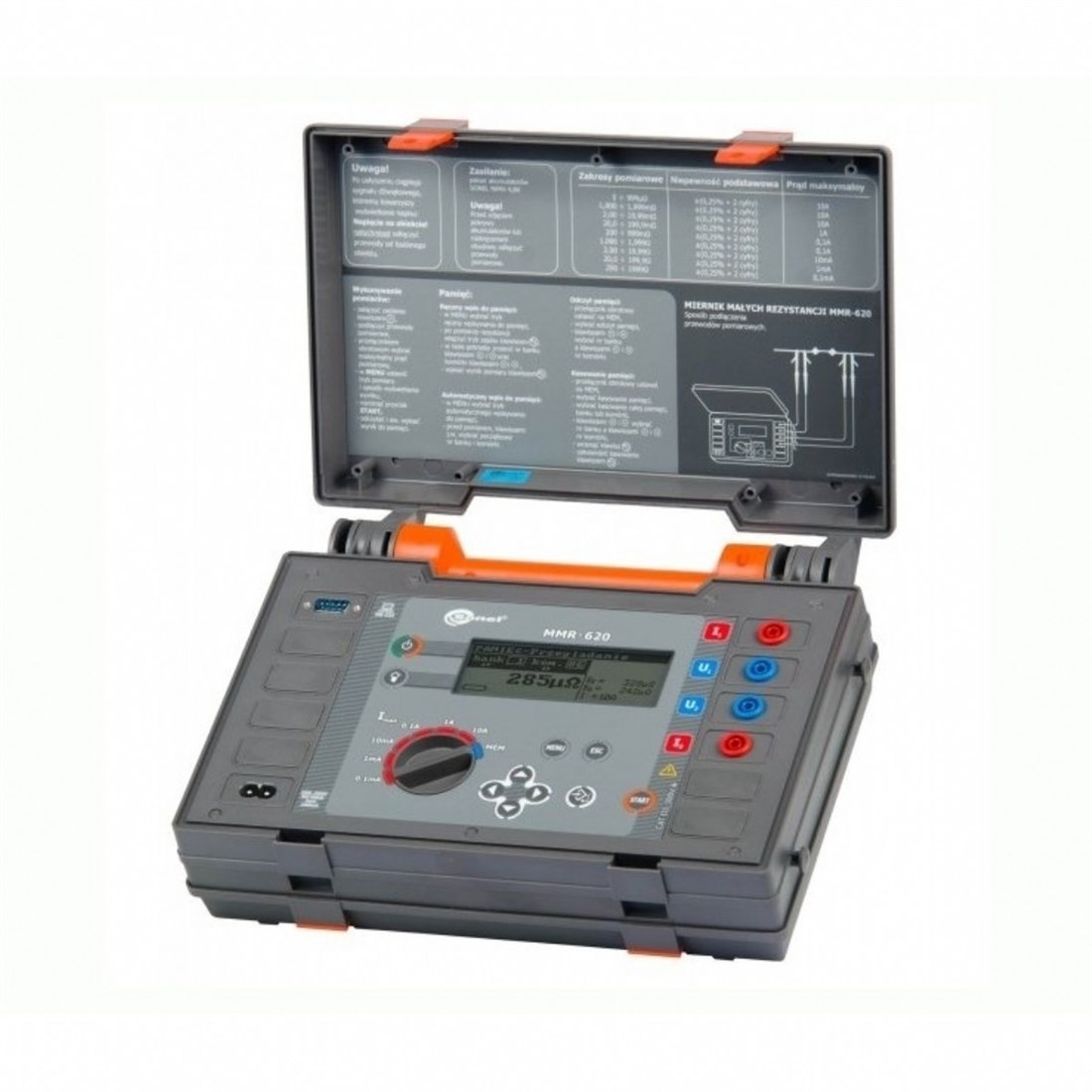

SONEL MMR-620 MİKRO OHMMETRE (SONEL MMR-620)

MMR-620 Serisi metre çok düşük direnç ölçmek için profesyonel taşınabilir cihazlardır. Özel ölçüm algoritmaları nedeniyle, MMR-620'yi elektrik bağlantılarını, elektrik bağlantılarını, motorları ve güç transformatörlerinin sarımlarını test eden elektrikçiler için mükemmel bir alet haline getiren hem dirençli hem de endüktif türler için kullanılabilir. Sonuçlar, dahili bellekte saklanabilir ve seri arayüz üzerinden bir bilgisayar. Görüntülenen ve akustik olarak gösterilen sonuçları içeren hızlı bir PASS / FAIL test fonksiyonu ölçümleri önemli ölçüde kolaylaştırır. MMR-620 metre, bir üretim sürecindeki bağlantıların kalitesini ara yüz üzerinden test etmek için de kullanılabilir.

• Dirençli nesne tipi ölçümü:
  •  kaynaklı ve lehimli bağlantılar, eş potansiyel bağlama, topraklama kablosu,
  • terminaller ve konektörler, ray kaynaklı bağlantılar, kablolar ve teller,
  • 4 kutuplu ölçüm yöntemi.
• Endüktif nesne tipinin ölçümü:
  • bobinler (motorlar ve transformatörler), düşük dirençli bobinler.
• Aralık seçimi otomatik veya manuel (endüktif nesne tipinin ölçümü).
• Nesne türüne ayarlanmış seçilebilir ölçüm modu:
  • dirençli nesneler için - hızlı mod (3 saniye),
  • Endüktif nesneler için - ölçümlerden sonra otomatik deşarjlı uzun mod (veya daha düşük hassasiyetle - daha kısa mod).
• Uygulamaya uyarlanabilir seçilebilir ölçüm modu:
  • normal mod - "BAŞLAT" butonuna bastıktan sonra,
  • otomatik mod - test uçları nesne sayaçlarına bağlandığı için otomatik olarak çift yönlü akım akışıyla ölçümü başlatır ve ortalama sonuç verir - test edilen nesne üzerindeki nihai DC voltajını ortadan kaldıran,
  • sürekli mod - dirençli nesneler için her 3 saniyede bir veya endüktif nesneler için sürekli ölçüm.
• Pencere modu:
  • bu seçenek, ortalama ölçüm sonucunun görünmesi gereken arasında bir alt ve üst sınır ayarlamayı sağlar. Bu aralığın dışındaki sonuçlar iki uzun sesli sinyal ve sembollerle gösterilecektir.
• MMR-630, 20 mV'a kadar olan parazitlerden etkilenmeyecek ve 20 ila 100 mV arası sesler gösterecek şekilde tasarlanmıştır (bu nedenle, kenar koşullarında ölçülen potansiyel düşüşünden 5 kat daha yüksek).
• 990 sonuç için hafıza deposu ve cihazdan PC'ye veri aktarımı için bir iletişim tesisi.

Elektrik güvenliği:

• yalıtım tipi: EN 61010 - 1 ve IEC 61557 uyarınca çift
• ölçüm kategorisi: CAT III 300 V acc. EN 61010 - 1’e
• koruma sınıfı acc. EN 60529’a: IP54

Diğer teknik veriler:

• sayacın güç kaynağı: akü paketi SONEL / Ni-MH 4,8 V
• Batarya şarj süresi: yakl. 2,5 saat
• 10 A: 300 olan ölçümlerin sayısı
• otomatik kapanma süresi: 120 saniye
• parazite bağışıklık: ek hata ?1 voltaj için% 50 Hz Hz100 mV RMS
• 10 A akım için maksimum kablo direnci: 0,1 ?
• test edilen nesnenin maksimum endüktansı: 40H
• Test akımının doğruluğu: ±% 10
• direnç ölçüm süresi:
  • seçilen dirençli nesne tipi ile çift yönlü akım: 3 saniye
  • seçilen endüktif nesne tipinde, dirence bağlı
  • ve nesnenin indüktansı: birkaç dakika (maks. 10)
• boyutlar: 295 x 222 x 95 mm
• yaklaşık ağırlık. 1,7 kg

Nominal işletme koşulları:

• çalışma sıcaklığı: 0 ... + 40 ° C
• depolama sıcaklığı: -20 ... + 60 ° C

MMR-620 mikroohmmetre, CE gereksinimlerine göre aşağıdaki yönergeleri veya standartları yerine getirir.

Yönerge:
Düşük Voltaj Direktifi (LVD) 73/23 / EEC, 93/68 / EEC.
Standartlar:
EN 61010 - 1: 2001 Ölçüm, kontrol ve laboratuvar kullanımı için elektrikli ekipman için güvenlik gereksinimleri. Genel Gereksinimler .
EN 61010 - 031: 2002: Ölçüm, kontrol ve laboratuvar kullanımı için elektrikli ekipman için güvenlik gereksinimleri. Elektriksel ölçüm ve test için elde tutulan prob tertibatları için güvenlik gereksinimleri.
