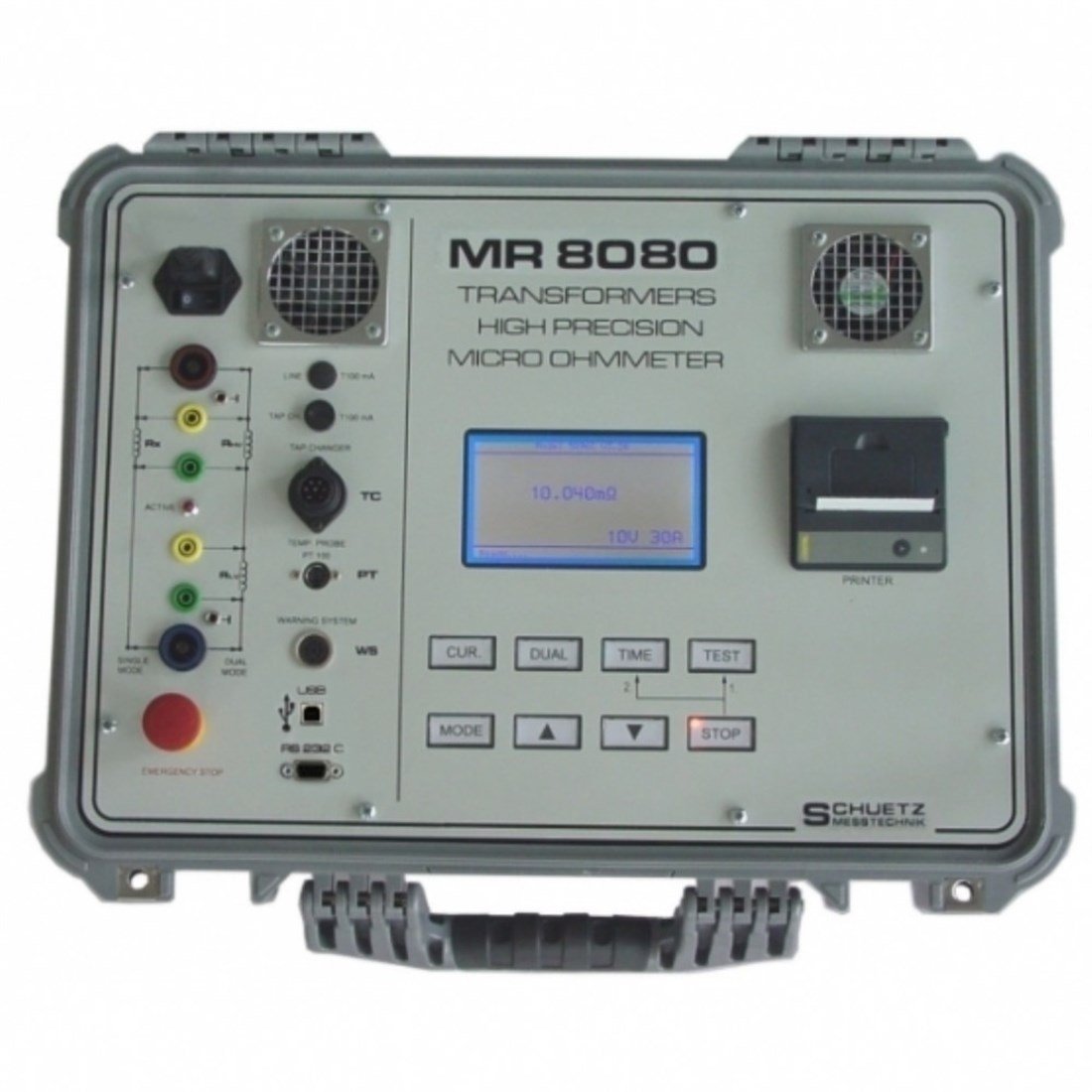

Schutz MR-8080 Mikro ohm metre (SCHUTZ-MR-8080)

Mikroohmmetre - Sargı Direnci Test Cihazı, 100V DC/60A DC, Alman malı

SCHUETZ MESSTECHNIK Trafo ölçüm cihazları
MIKRO-OHMMETRE

Çok yüksek endüktif test nesneleri için 1200MVA (1200.000kVA)'ya kadar

MR 8080 ile trafoların, motorların ve reaktörlerin yüksek endüktif sargılarının direnci ölçülebilir (100 μΩ kademesinde 0.01 μΩ çözünürlük ile 2kΩ ‘a kadar). Test edilecek nesnelerin performansı 1200MVA’ya kadar olabilir.

Bir trafonun manyetik yüklemesi, yüksek bir yükleme voltajı (100V) ile hızlıca bulunabilir. Kritik zamanlı ölçümler için bu önemlidir (soğutma eğrileri).

Göz ardı edilebilir bir miktarın kalması dışında enerji MR 8080’de yok edildiği için trafo çekirdeğinin yükünün boşaltılması çok güvenlidir.

Test edilecek nesnenin sıcaklığı bir PT100 probu kullanılarak önceden ayarlanabilir veya ölçülebilir. Bakır veya alüminyum için sıcaklık katsayısı kullanarak 20°C için direnç hesaplanır. Isı-kayıp ölçümleri önceden ayarlanan zaman aralıkları ile mümkündür. t=0 ‘daki direnç, dahili gerileme algoritmasının sonucu olarak gösterilir.

İki sargı aynı anda (DUAL ölçüm metodu) ölçülebilir.

Aynı zamanda MR 8080 ‘nin, ölçüm akımını kesmeden farklı kademelerde ölçüm yapması için otomatik kademe değiştirme özelliği de vardır.

• 100μΩ ‘dan 6000Ω ‘a kadar otomatik kademe
• DUAL ölçümler için 2 kanal
• 50mA'den 60A'e kadar geniş akım aralığı
• Hızlı karşı yüklemeden dolayı ölçüm süresi oldukça kısadır
• Deşarj süresi karşı yüklemenin 1/10 ‘u kadardır
• Gerileme algoritması da dahil ısı-kayıp ölçümleri
• 240x128 piksel, ekran ışıklı LCD-Ekran
• Arayüz: USB ve RS232C 9600 baud (auto switch)
• PT100 sıcaklık probu için PT100 konnektörü
• Otomatik tap değiştirici kontrolü için tap değiştirici konnektörü
• Ayrı uyarı ışığı için uyarı sistemi konektörü
• Dahili termal yazıcı: Kağıt 58mm genişliğinde, kolay kullanım
• 1000 ölçüme kadar dahili test sonuç depolanması
