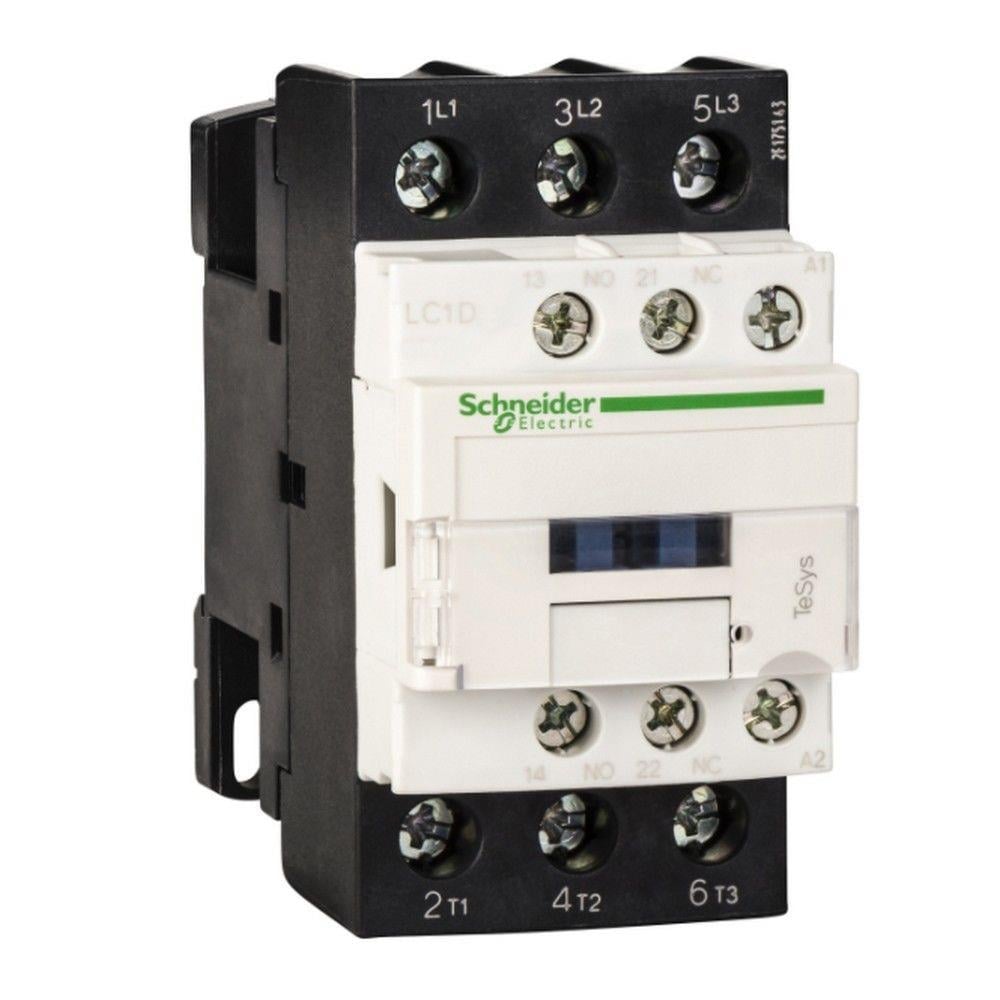

| Motor gücü kW |
220...230 V AC'de 2,2 kW 50/60 Hz (AC-3)
380...400 V AC'de 4 kW 50/60 Hz (AC-3)
415...440 V AC'de 4 kW 50/ 60 Hz (AC-3)
500 V AC'de 5,5 kW 50/60 Hz (AC-3)
660...690 V AC'de 5,5 kW 50/60 Hz (AC-3)
400 V AC'de 2,2 kW 50/60 Hz (AC-4)
220...230 V AC'de 2,2 kW 50/60 Hz (AC-3e)
380...400 V AC'de 4 kW 50/60 Hz (AC-3e)
415..'de 4 kW .440 V AC 50/60 Hz (AC-3e)
500 V AC'de 5,5 kW 50/60 Hz (AC-3e)
660...690 V AC'de 5,5 kW 50/60 Hz (AC-3e) |
| Motor gücü hp |
230/240 V AC'de 1 hp 1 fazlı motorlar için 50/60 Hz
200/208 V AC'de 2 hp 3 fazlı motorlar için 50/60 Hz
230/240 V AC'de 2 hp 3 fazlı motorlar için
50/60 Hz 460/480 V AC'de 50/60 Hz 3 fazlı motorlar için
7,5 hp 575/600 V AC'de 50/60 Hz 3 fazlı motorlar için
0,33 hp 115 V AC'de 1 fazlı motorlar için 50/60 Hz |
| Uyumluluk kodu |
LC1D |
| Kutup teması bileşimi |
3 HAYIR |
| İletişim uyumluluğu |
M2 |
| Koruyucu kapak |
İle |
| [Ith] geleneksel serbest hava termal akımı |
Güç devresi için 25 A (60 °C'de)
Sinyal devresi için 10 A (60 °C'de) |
| Irms dereceli yapım kapasitesi |
IEC 60947'ye uygun güç devresi için 440 V'de
250 A IEC 60947-5-1'e uygun sinyalleme devresi için 140 A AC
IEC 60947-5-1'e uygun sinyalleme devresi için 250 A DC |
| Nominal kırma kapasitesi |
IEC 60947'ye uygun güç devresi için 440 V'ta 250 A |
| [Icw] nominal kısa süreli dayanım akımı |
105 A 40 °C - 10 sn, güç devresi için
210 A 40 °C - 1 sn, güç devresi için
30 A 40 °C - 10 dk, güç devresi için
61 A 40 °C - 1 dk, güç devresi için
100 A - 1 sn, güç devresi için sinyalleme devresi
120 A - 500 ms sinyalleme devresi için
140 A - 100 ms sinyalleme devresi için |
| İlgili sigorta değeri |
IEC 60947-5-1'e uygun sinyalleme devresi için 10 A gG Güç
devresi için <= 690 V koordinasyon tip 1'de 25
A gG Güç devresi için <= 690 V koordinasyon tip 2'de 20 A gG |
| Ortalama empedans |
2,5 mOhm - Güç devresi için Ith 25 A 50 Hz |
| Kutup başına güç dağıtımı |
1,56 W AC-1
0,2 W AC-3
0,2 W AC-3e |
| [Ui] nominal yalıtım voltajı |
Güç devresi: 690 V, IEC 60947-4-1'e uygundur
Güç devresi: 600 V CSA sertifikalı
Güç devresi: 600 V UL sertifikalı
Sinyal devresi: 690 V, IEC 60947-1'e uygundur
Sinyal devresi: 600 V CSA sertifikalı
Sinyal devresi: 600 V UL sertifikalı |
| Aşırı gerilim kategorisi |
III |
| Kirlilik derecesi |
3 |
| [Uimp] nominal darbe dayanım gerilimi |
6 kVuyumluluk standardı IEC 60947 |
| Güvenlik güvenilirlik düzeyi |
B10d = EN/ISO 13849-1'e uygun nominal yüklü 1369863 döngü kontaktör
B10d = EN/ISO 13849-1'e uygun mekanik yüklü 20000000 döngü kontaktör |
| Mekanik dayanıklılık |
15 Bisiklet |
| Elektriksel dayanıklılık |
0,6 Mcycles 25 A AC-1, Ue <= 440 V'de
2 Mcycles 9 A AC-3, Ue <= 440 V'de
2 Mcycles, Ue <= 440 V'de 9 A AC-3e |
| Kontrol devresi tipi |
50/60 Hz standardında AC |
| Bobin teknolojisi |
Dahili baskılayıcı modül olmadan |
| Kontrol devresi voltaj sınırları |
0,3...0,6 Uc (-40…70 °C):düşme AC 50/60 Hz
0,8...1,1 Uc (-40…60 °C):çalışırken AC 50 Hz
0,85...1,1 Uc (- 40…60 °C):çalışırken AC 60 Hz
1...1,1 Uc (60…70 °C):çalışırken AC 50/60 Hz |
| VA'da ani güç |
70 VA 60 Hz cos fi 0,75 (20 °C'de)
70 VA 50 Hz cos fi 0,75 (20 °C'de) |
| VA'da beklemede güç tüketimi |
7,5 VA 60 Hz cos fi 0,3 (20 °C'de)
7 VA 50 Hz cos fi 0,3 (20 °C'de) |
| Isı dağılımı |
50/60 Hz'de 2…3 W |
| Operasyon zamanı |
12...22 ms kapanış
4...19 ms açılış |
| Maksimum çalışma hızı |
3600 devir/saat 60 °C |
| Bağlantılar - terminaller |
Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertliği: kablo ucu olmadan esnek
Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertliği: kablo ucu olmadan esnek
Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertliği: kablo ucuyla esnek
Güç devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertliği: kablo ucuyla esnek
Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertliği: kablo ucu olmadan katı
Güç devresi: vida kelepçesi terminaller 2 1…4 mm² - kablo sertliği: katı kablo ucu olmadan
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertliği: esnek kablo ucu olmadan
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertliği: esnek olmadan kablo ucu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertliği: kablo ucuyla esnek
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertliği: kablo ucuyla esnek
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertliği: katı kablo ucu olmadan
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertliği: katı kablo ucu olmadan |
| Sıkma torku |
Güç devresi: 1,7 Nm - vida kelepçeli terminallerde - düz tornavidayla Ø 6 mm
Güç devresi: 1,7 Nm - vida kelepçeli terminallerde - Philips No 2 tornavidayla
Kontrol devresi: 1,7 Nm - vida kelepçeli terminallerde - düz tornavidayla Ø 6 mm
Kontrol devresi: 1,7 Nm - vida kelepçeli terminallerde - Philips No 2 tornavida ile
Kontrol devresi: 1,7 Nm - vida kelepçeli terminallerde - pozidriv No 2 tornavida ile
Güç devresi: 1,7 Nm - vida kelepçe terminallerinde - 2 numaralı tornavida ile |
| Yardımcı kontak bileşimi |
1 NA + 1 NK |
| Yardımcı kontak türü |
Tip mekanik bağlantılı 1 NA + 1 NCuyumluluk standardı IEC 60947-5-1
tip ayna kontak 1 NCuyumluluk standardı IEC 60947-4-1 |
| Sinyal devresi frekansı |
25...400Hz |
| Minimum anahtarlama gerilimi |
Sinyal devresi için 17 V |
| Minimum anahtarlama akımı |
Sinyal devresi için 5 mA |
| Yalıtım direnci |
> 10 MOhm sinyal devresi için |
| Örtüşmeyen süre |
NC ve NO kontağı arasındaki enerji kesildiğinde 1,5 ms
NC ve NO kontağı arasında enerji verildiğinde 1,5 ms |
| montaj desteği |
Plaka
Rayı |
