| motor gücü kW |
4 kW -de 220...230 V AC 50/60 Hz (AC-3)
7,5 kW -de 380...400 V AC 50/60 Hz (AC-3)
9 kW -de 415... 440 V AC 50/60 Hz (AC-3)
10 kW -de 500 V AC 50/60 Hz (AC-3)
10 kW -de 660...690 V AC 50/60 Hz (AC-3)
4 kW -de 400 V AC 50/60 Hz (AC-4)
4 kW -de 220...230 V AC 50/60 Hz (AC-3e)
7,5 kW -de 380...400 V AC 50/60 Hz (AC-3e)
9 kW -de 415...440 V AC 50/60 Hz (AC-3e)
10 kW -de 500 V AC 50/60 Hz (AC-3e)
10 kW -de 660... 690 VAC 50/60 Hz (AC-3e) |
| motor gücü hp |
1 hp -de 115 V AC 50/60 Hz için 1 faz motorlar
3 hp -de 230/240 V AC 50/60 Hz için 1 faz motorlar
5 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar
5 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar
10 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar
15 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar |
| uyumluluk kodu |

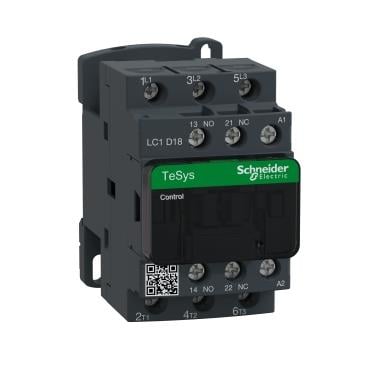

LC1D |
| kutup kontak düzenleme |
3 zaten |
| kontak uyumluluğu |
M2 |
| koruyucu kapak |
Ile |
| [Ith] klasik açık hava termik akımı |
10 A -de <60 °C için sinyalleme devresi
32 A -de <60 °C için güç devresi |
| Irms nominal kapama kapasitesi |
140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1
250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1
300 A -de 440 V için güç devresi 'e uygunIEC 60947 |
| nominal kesme kapasitesi |
300 A -de 440 V için güç devresi 'e uygunIEC 60947 |
| [Icw] nominal kısa süreli dayanma akımı |
145 A -de <40 °C - 10 s için güç devresi
240 A -de <40 °C - 1 sn için güç devresi
40 A -de <40 °C - 10 min için güç devresi
84 A -de <40 °C - 1 min için güç devresi
100 A - 1 sn için sinyalleme devresi
120 A - 500 ms için sinyalleme devresi
140 A - 100 ms için sinyalleme devresi |
| ilgili sigorta değeri |
10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1
50 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
35 A gG -de <= 690 V koordinasyon tip 2 için güç devresi |
| ortalama empedans |
2,5 mOhm - Ith 32 A 50 Hz için güç devresi |
| kutup başına güç dağılımı |
2,5 W AC-1
0,8 W AC-3
0,8 W AC-3e |
| [Ui] nominal yalıtım voltajı |
Güç devresi: 690 V 'e uygunIEC 60947-4-1
Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Sinyalleme devresi: 600 V CSA sertifikali
Sinyalleme devresi: 600 V UL sertifikali |
| aşırı gerilim kategorisi |
III |
| kirletme derecesi |
3 |
| [Uimp] nominal darbe dayanım voltajı |
6 kV'e uygundurIEC 60947 |
| güvenlik güvenilirlik düzeyi |
B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 |
| Mekanik dayanıklılık |
15 Bisiklet |
| elektrik dayanıklılığı |
1,65 Mcycles 18 A AC-3 Ue'de <= 440 V
1 Mcycles 32 A AC-1 Ue'de <= 440 V
1,65 Mcycles 18 A AC-3e Ue'de <= 440 V |
| kontrol devresi tipi |
AC -de 50/60 Hz standart |
| bobin teknolojisi |
Yerleşik süpresör modülü olmadan |
| kontrol devresi gerilim limitleri |
0,3...0,6 Uc -40…70 °C düşme AC 50/60 Hz
0,8...1,1 Uc -40…60 °C çalışma AC 50 Hz
0,85...1,1 Uc -40…60 °C çalışma AC 60 Hz
1...1.1 Uc 60…70 °C çalışma AC 50/60 Hz |
| VA cinsinden kalkış gücü |
70 VA 60 Hz 0,75 20 °C)
70 VA 50 Hz 0,75 20 °C) |
| VA cinsinden tutma güç tüketimi |
7,5 VA 60 Hz 0,3 20 °C)
7 VA 50 Hz 0,3 20 °C) |
| ısı dağılımı |
2…3 W -de 50/60 Hz |
| çalışma süresi |
12...22 msn kapama
4...19 msn açma |
| Maksimum çalışma hızı |
3600 devir/saat -<60 °C |
| bağlantılar - terminaller |
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 1,5…6 mm² - kablo sertligi: esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - kablo sertligi: esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 1…6 mm² - kablo sertligi: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 1 1,5…6 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - kablo sertligi: katı kablo uçsuz |
| sıkma torku |
Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 |
| yardımcı kontak düzenleme |
1 VE + 1 VB |
| yardımcı kontak tipi |
Tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1
tip ayna kontak 1 NK 'e uygunIEC 60947-4-1 |
| sinyalleme devre frekansı |
25...400 Hz |
| minimum anahtarlama gerilimi |
17 V için sinyalleme devresi |
| minimum anahtarlama akımı |
5 mA için sinyalleme devresi |
| yalıtım direnci |
> 10 MOhm için sinyalleme devresi |
| çakışmama süresi |
1,5 ms enerji kesmede NK ve NA kontağı arasında
1,5 ms enerjilemede NK ve NA kontağı arasında |
| montaj desteği |
Plaka
Işını |
