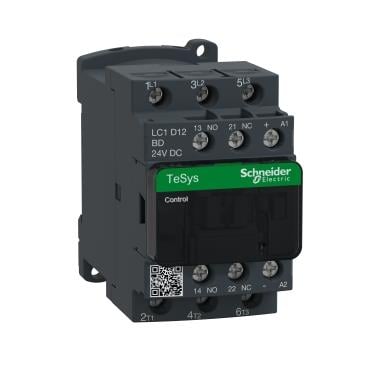

| motor gücü kW |
3 kW -de 220...230 V AC 50/60 Hz (AC-3)
5,5 kW -de 380...400 V AC 50/60 Hz (AC-3)
5,5 kW -de 415. ..440 V AC 50/60 Hz (AC-3)
7,5 kW -de 500 V AC 50/60 Hz (AC-3)
7,5 kW -de 660...690 V AC 50/60 Hz ( AC-3)
3,7 kW -de 400 V AC 50/60 Hz (AC-4)
3 kW -de 220...230 V AC 50/60 Hz (AC-3e)
5,5 kW -de 380. ..400 V AC 50/60 Hz (AC-3e)
5,5 kW -de 415...440 V AC 50/60 Hz (AC-3e)
7,5 kW -de 500 V AC 50/60 Hz ( AC-3e)
7,5 kW -de 660...690 V AC 50/60 Hz (AC-3e) |
| motor gücü hp |
0,5 hp -de 115 V AC 50/60 Hz için 1 faz motorlar
2 hp -de 230/240 V AC 50/60 Hz için 1 faz motorlar
3 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar
3 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar
7,5 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar
10 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar |
| uyumluluk kodu |
LC1D |
| kutup kontak düzenleme |
3 zaten |
| kontak uyumluluğu |
M4 |
| koruyucu kapak |
Ile |
| [Ith] klasik açık hava termik akımı |
25 A -de <60 °C için güç devresi
10 A -de <60 °C için sinyalleme devresi |
| Irms nominal kapama kapasitesi |
250 A -de 440 V için güç devresi 'e uygunIEC 60947
140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1
250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1 |
| nominal kesme kapasitesi |
250 A -de 440 V için güç devresi 'e uygunIEC 60947 |
| [Icw] nominal kısa süreli dayanma akımı |
105 A -de <40 °C - 10 s için güç devresi
210 A -de <40 °C - 1 sn için güç devresi
30 A -de <40 °C - 10 min için güç devresi
61 A -de <40 °C - 1 min için güç devresi
100 A - 1 sn için sinyalleme devresi
120 A - 500 ms için sinyalleme devresi
140 A - 100 ms için sinyalleme devresi |
| ilgili sigorta değeri |
10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1
40 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
25 A gG -de <= 690 V koordinasyon tip 2 için güç devresi |
| ortalama empedans |
2,5 mOhm - Ith 25 A 50 Hz için güç devresi |
| kutup başına güç dağılımı |
0,36 W AC-3
1,56 W AC-1
0,36 W AC-3e |
| [Ui] nominal yalıtım voltajı |
Güç devresi: 690 V 'e uygunIEC 60947-4-1
Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Sinyalleme devresi: 600 V CSA sertifikali
Sinyalleme devresi: 600 V UL sertifikali |
| aşırı gerilim kategorisi |
III |
| kirletme derecesi |
3 |
| [Uimp] nominal darbe dayanım voltajı |
6 kV'e uygundurIEC 60947 |
| güvenlik güvenilirlik düzeyi |
B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 |
| Mekanik dayanıklılık |
30 Bisiklet |
| elektrik dayanıklılığı |
2 Mcycles 12 A AC-3 Ue'de <= 440 V
0,8 Mcycles 25 A AC-1 Ue'de <= 440 V
2 Mcycles 12 A AC-3e Ue'de <= 440 V |
| kontrol devresi tipi |
DC standart |
| bobin teknolojisi |
Entegre bastırma cihazı ile |
| kontrol devresi gerilim limitleri |
0,1...0,25 Uc -40…70 °C düşme DC
0,7...1,25 Uc -40…60 °C çalışma DC
1...1.25 Uc 60…70 °C çalışma DC |
| W cinsinden kalkış gücü |
5,4 W 20 °C) |
| W cinsinden tutma güç tüketimi |
20 °C'de 5,4 W |
| çalışma süresi |
53.55...72.45 msn kapama
16...24 msn açma |
| zaman sabiti |
28 ms |
| Maksimum çalışma hızı |
3600 devir/saat -<60 °C |
| bağlantılar - terminaller |
Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz |
| sıkma torku |
Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 |
| yardımcı kontak düzenleme |
1 VE + 1 VB |
| yardımcı kontak tipi |
Tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1
tip ayna kontak 1 NK 'e uygunIEC 60947-4-1 |
| sinyalleme devre frekansı |
25...400 Hz |
| minimum anahtarlama gerilimi |
17 V için sinyalleme devresi |
| minimum anahtarlama akımı |
5 mA için sinyalleme devresi |
| yalıtım direnci |
> 10 MOhm için sinyalleme devresi |
| çakışmama süresi |
1,5 ms enerji kesmede NK ve NA kontağı arasında
1,5 ms enerjilemede NK ve NA kontağı arasında |
| montaj desteği |
Plaka
Işını |
