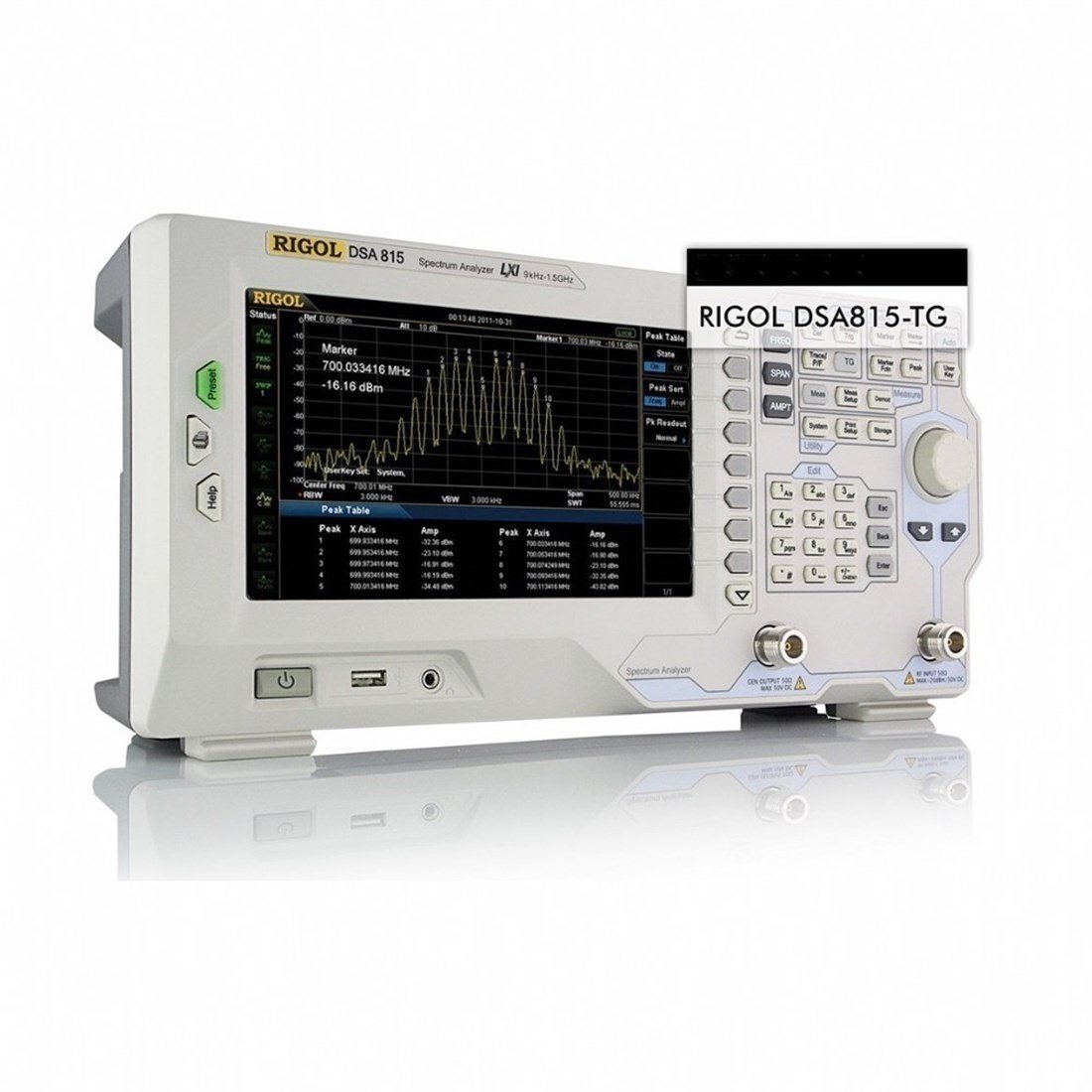

Rigol DSA815-TG Spektrum Analizörü 9kHz ile 1.5GHz Arası
DSA815-TG 9kHz ile 1.5GHz arasında frekans bandı olan Tracking Jeneratörlü Spektrum analizördür.
DSA815-TG spektrum analizörün eşsiz geniş ekranı , kompakt tasarımı ve kolay kullanım arayüzü ile kablosuz haberleşme testi ve kablosuz cihaz üretimi yanı sıra saha uygulamarı için ideal bir test cihazıdır.
DSA815-TG Spektrum analizörü 20.3 cm (8") geniş ekranı ile Otomatik Ayarlama, oto kapsam ve otomatik ölçekleme gibi tüm işlevsel fonksiyonları ayrınlı görmek mümkündür. Bu fonksiyonlar geleneksel spectrum analizörlerde manuel yapılmasına rağmen , dijital spectrum analizölerin sinyal kazanımını ve parametrelerin ölçümünü otomatik olarak yapmasını mümkün kılar. Bu şekilde DSA815-TG kullanıcılara RF test ve ölümünde bensersiz bir deneyim sağlar.
Serinin Ana Özellikleri
● Dijital IF Teknoljisi
● 9 kHz ile 7.5 GHz arasında değişen frekans bandı
● Min. -161 dBm Görüntülenebilir ortalama gürültü seviyesi DANL (Typ.)
● Faz Gürültüsü Min. < -98 dBc/Hz @ 10 kHz Offset
● Seviye Ölçüm belirsizliği (Level Measurement Uncertainty) < 0.8 dB
● 10 Hz Minimum Çöznürlük Bant Genişliği (RBW)
● 7.5 GHz' kadar Tracking Jeneratörü (DSA8XX/E-TG)
● İleri Ölçüm Fonksiyonları (Advanced Measurement Functions) (Opsiyonel)
● EMI Filtresi & Quasi-Peak Detektör Kiti (Opsiyonel)
● VSWR Ölçüm Kiti (Opsiyonel)
● PC Software (Opsiyonel)
● Opsiyonel RF TX/RX (transmitter / receiver) Alıştırma kiti
● Opsiyonel RF Aksesuarları (Kablo, Adaptör, Zayıflatıcı, Köprü vb.)
● Bağlantı Arayüzleri: LAN (LXI), USB Host & Device (Standart), GPIB (Opsiyonel)
● 8" WVGA (800x480) Renkli Ekran
● Ergonomik , Hafif tasarım
| Model | Max. Bant Genişliği | EMI/QuasiPeak Dedektörü | Adv. Meas. Kiti | Preamplifier | Tracking Jeneratörü |
|---|
| DSA815 | 1.5 GHz | opsiyonel | opsiyonel | Var | Yok |
| DSA815-TG | 1.5 GHz | opsiyonel | opsiyonel | Var | Var |
| DSA832 | 3.2 GHz | opsiyonel | opsiyonel | Var | Yok |
| DSA832-TG | 3.2 GHz | opsiyonel | opsiyonel | Var | Var |
| DSA875 | 7.5 GHz | opsiyonel | opsiyonel | Var | Yok |
| DSA875-TG | 7.5 GHz | opsiyonel | opsiyonel | Var | Var |
| Spektrum Analizör | Rigol DSA815 - TG |
|---|
| Ekran | 21.6 cm (8.5") TFT-Color-LCD with 65536 Renk |
| Çözünürlük | 800 × 480 Pixel |
| Arayüzler | USB-Host ( USB'ye Kayıt için) |
| USB Bilgisayar Bağlantısı için |
| LAN Bağlantısı girişi |
| GPIB Opsiyonel ( USB'den GPIB ) |
|
| Ölçüler | 399 mm × 223 mm × 159 mm |
|
| (15.71" × 8.78" × 6.26") |
| Ağırlık | 6.2 kg (13.67 lbs) |
| Desteklenen İşletim Sistemleri | Windows XP, Vista, Windows 7, Windows 8, Windows 10 |
| Cihaz Özellikleri | |
| Kanal Sayısı | 1 |
| Frekans Aralığı | 9 kHz to 1.5 GHz |
| Frekans Çözünürlüğü | 1 Hz |
| Dahili Frekans Referansı | 10 MHz |
| Span | 0 Hz (zero Span) |
| 100 Hz to 1.5 GHz |
| DANL (Displayed Average Noise level) (1 Hz'e Normalize Edilmiş) | 100 kHz to 1 MHz | < -110 dBm, < -130 dBm (typ.) |
| 1 MHz to 1.5 GHz | < -130 dBm + 6 x (f / 1 GHz) dB, < -135 dBm (typ.) |
| DANL (Preamplifier Açık) (Displayed Average Noise level) (1 Hz'e Normalize Edilmiş) | 100 kHz to 1 MHz | < -130 dBm, < -150 dBm (typ.) |
| 1 MHz to 1.5 GHz | < -150 dBm + 6 x (f / 1 GHz) dB, < -155 dBm (typ.) |
| Güç Aralığı | DANL to +20 dBm |
| Max. Giriş Gücü | 50 V |
| Tarama Zaman Aralığı | 100 Hz ≤ Span ≤ 1.5 GHz | 10 ms to 1500 s |
| 0 Hz (zero Span) | 20 µs to 1500 s |
| Tarama Modları | Normal yada Single | |
| Resolution Bandwidth (RBW) | 10 Hz to 1 MHz (in 1-3-10 sequence) |
| Video Bandwidth (VBW) | 1 Hz to 3 MHz (in 1-3-10 sequence) |
| Giriş Empendansı | 50 Ω nominal |
| Tracking Jeneratör | Var |
