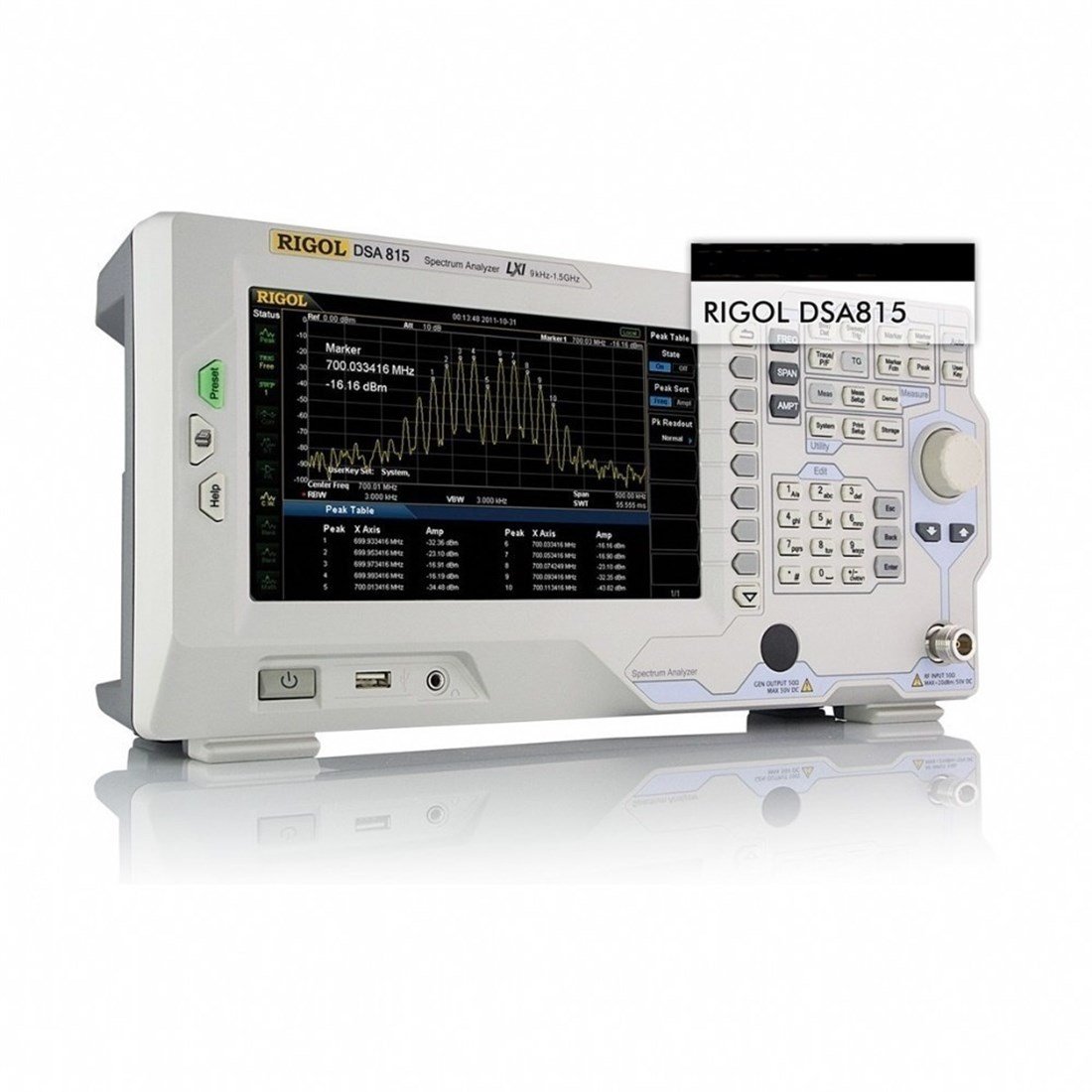

Rigol DSA815 Spektrum Analizörü 9kHz ile 1.5GHz Arası
DSA815 spektrum analizörün eşsiz geniş ekranı , kompakt tasarımı ve kolay kullanım arayüzü ile kablosuz haberleşme testi ve kablosuz cihaz üretimi yanı sıra saha uygulamarı için ideal bir enstrümandır.
DSA815 Spektrum analizörü 20.3 cm (8") geniş ekranı ile Otomatik Ayarlama, oto kapsam ve otomatik ölçekleme gibi tüm işlevsel fonksiyonları ayrınlı görmek mümkündür. Bu fonksiyonlar geleneksel spectrum analizörlerde manuel yapılmasına rağmen , dijital spectrum analizölerin sinyal kazanımını ve parametrelerin ölçümünü otomatik olarak yapmasını mümkün kılar. Bu şekilde DSA815 kullanıcılara RF test ve ölümünde bensersiz bir deneyim sağlar.
Serinin Ana Özellikleri
● Dijital IF Teknoljisi
● 9 kHz ile 7.5 GHz arasında değişen frekans bandı
● Min. -161 dBm Görüntülenebilir ortalama gürültü seviyesi DANL (Typ.)
● Faz Gürültüsü Min. < -98 dBc/Hz @ 10 kHz Offset
● Seviye Ölçüm belirsizliği (Level Measurement Uncertainty) < 0.8 dB
● 10 Hz Minimum Çöznürlük Bant Genişliği (RBW)
● 7.5 GHz' kadar Tracking Jeneratörü (DSA8XX/E-TG)
● İleri Ölçüm Fonksiyonları (Advanced Measurement Functions) (Opsiyonel)
● EMI Filtresi & Quasi-Peak Detektör Kiti (Opsiyonel)
● VSWR Ölçüm Kiti (Opsiyonel)
● PC Software (Opsiyonel)
● Opsiyonel RF TX/RX (transmitter / receiver) Alıştırma kiti
● Opsiyonel RF Aksesuarları (Kablo, Adaptör, Zayıflatıcı, Köprü vb.)
● Bağlantı Arayüzleri: LAN (LXI), USB Host & Device (Standart), GPIB (Opsiyonel)
● 8" WVGA (800x480) Renkli Ekran
● Ergonomik , Hafif tasarım
| Model | Max. Bant Genişliği | EMI/QuasiPeak Dedektörü | Adv. Meas. Kiti | Preamplifier | Tracking Jeneratörü |
|---|
| DSA815 | 1.5 GHz | opsiyonel | opsiyonel | Var | Yok |
| DSA815-TG | 1.5 GHz | opsiyonel | opsiyonel | Var | Var |
| DSA832 | 3.2 GHz | opsiyonel | opsiyonel | Var | Yok |
| DSA832-TG | 3.2 GHz | opsiyonel | opsiyonel | Var | Var |
| DSA875 | 7.5 GHz | opsiyonel | opsiyonel | Var | Yok |
| DSA875-TG | 7.5 GHz | opsiyonel | opsiyonel | Var | Var |
| Spektrum Analizör | Rigol DSA815 |
|---|
| Ekran | 21.6 cm (8.5") TFT-Color-LCD with 65536 Renk |
| Çözünürlük | 800 × 480 Pixel |
| Arayüzler | USB-Host ( USB'ye Kayıt için) |
| USB Bilgisayar Bağlantısı için |
| LAN Bağlantısı girişi |
| GPIB Opsiyonel ( USB'den GPIB ) |
|
| Ölçüler | 399 mm × 223 mm × 159 mm |
|
| (15.71" × 8.78" × 6.26") |
| Ağırlık | 6.2 kg (13.67 lbs) |
| Desteklenen İşletim Sistemleri | Windows XP, Vista, Windows 7, Windows 8, Windows 10 |
| Cihaz Özellikleri | |
| Kanal Sayısı | 1 |
| Frekans Aralığı | 9 kHz to 1.5 GHz |
| Frekans Çözünürlüğü | 1 Hz |
| Dahili Frekans Referansı | 10 MHz |
| Span | 0 Hz (zero Span) |
| 100 Hz to 1.5 GHz |
| DANL (1 Hz'e Normalize Edilmiş) | 100 kHz to 1 MHz | < -110 dBm, < -130 dBm (typ.) |
| 1 MHz to 1.5 GHz | < -130 dBm + 6 x (f / 1 GHz) dB, < -135 dBm (typ.) |
| DANL (Preamplifier Açık) (1 Hz'e Normalize Edilmiş) | 100 kHz to 1 MHz | < -130 dBm, < -150 dBm (typ.) |
| 1 MHz to 1.5 GHz | < -150 dBm + 6 x (f / 1 GHz) dB, < -155 dBm (typ.) |
| Güç Aralığı | DANL to +20 dBm |
| Max. Giriş Gücü | 50 V |
| Tarama Zaman Aralığı | 100 Hz ≤ Span ≤ 1.5 GHz | 10 ms to 1500 s |
| 0 Hz (zero Span) | 20 µs to 1500 s |
| Tarama Modları | Normal or Single | |
| Resolution Bandwidth (RBW) | 10 Hz to 1 MHz (in 1-3-10 sequence) |
| Video Bandwidth (VBW) | 1 Hz to 3 MHz (in 1-3-10 sequence) |
| Giriş Empendansı | 50 Ω nominal |
| Tracking Jeneratör | Yok |
