Rigol DS2102E 100Mhz 2 Kanallı Dijital Osiloskop (RİGOL-DS-2102-E)

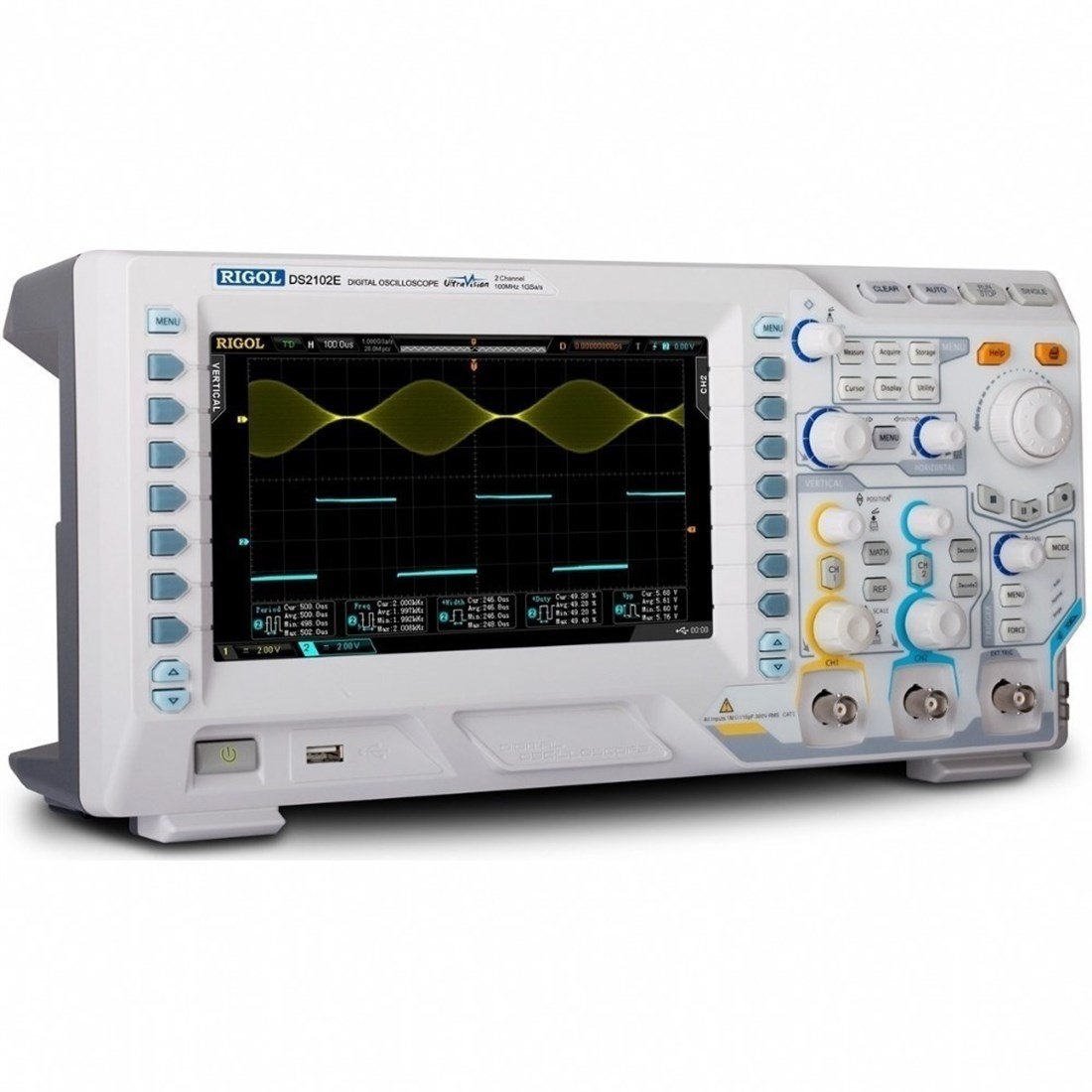

Rigol DS2102E 100Mhz 2 Kanallı Dijital Osiloskop

Rigol DS2102E, çok yüksek kaliteli iki kanallı dijital depolamalı bir osiloskoptur. Kanal başına 1 GSa / s'ye kadar gerçek zamanlı örnekleme hızına ve 100 MHz bant genişliğine sahiptir.
Rigol osiloskopları, tüm ölçüm görevleri için kapsamlı kullanım kolaylığı işlevleri sunan iyi tasarlanmış ve kullanımı kolay kontrollerle donatılmıştır. Menü navigasyonu sezgiseldir ve birçok dilde mevcuttur.
Bu yüksek performans standardı yalnızca gerçek zamanlı anlık sinyallerin yakalanmasını sağlamakla kalmaz, aynı zamanda tekrarlanan sinyallerin ayrıntılarını da gözlemler. DS2072A, 50.000 wfms / s'ye kadar yenileme hızına sahiptir ve kullanıcıların anlık sinyallerin yanı sıra anormal sinyalleri daha hızlı yakalamasını sağlar. Ayrıca dalga biçimi yakalama yeteneğini geliştirmeye ve devre hata ayıklama kursunu hızlandırmaya yardımcı olur. Rigol osiloskoplarının kalitesi Agilent ve Tektronix osiloskopları ile karşılaştırılabilir.
Özellikle büyük TFT renkli ekranların okunması çok kolaydır. Bilgiyi görüntülemek veya maskelemek için akıllı bir sistem sayesinde, sinyalleri görüntülemek için her zaman mümkün olan en geniş alan mevcuttur. Sinyal eğrileri, FFT ekranı ve diğer işlevler ekranda aynı anda gösterilebilir.



• BANT GENİŞLİĞİ : 100 MHz
• ÖRNEK HIZI MAKS. :  Kanal başına 1 GSa / s
• DALGA BİÇİMİ YAKALAMA HIZI : 50000 wfms / sn
• BELLEK DERİNLİĞİ : 28 Mpts

Özel Özellikler

Mükemmel doğruluk, düşük gürültü girişi

Rigol tarafından yeni geliştirilen ölçüm giriş aşaması sayesinde DS2000A çok küçük sinyalleri ölçebilmektedir. Dikey çözünürlük, bölüm başına 500uV (0,5 mV) ile başlar. Ekran görüntüsü, yetersiz 1 milivolt kare dalga sinyalinin (sarı) ölçümünü göstermektedir.

Mükemmel frekans tepkisi tasarımı

Yeni ölçüm giriş aşamaları, frekans yanıtında bile neredeyse mükemmel şekilde davranır. Ekran görüntüsünde yalnızca 1,4 nanosaniye yükselme süresine sahip ve genliği yaklaşık 5 milivolt olan bir sinyal görüyorsunuz. Aşma% 5'in altında.

Daha Derin Bellek (14 Mpts / 56 Mpts)

Rigol DS2000A osiloskopları 14 milyona kadar ölçüm noktası saklayabilir. Daha fazla ayrıntı elde etmek ve ölçüm noktalarında gezinmek için yakalanan dalga formlarının seçilen bir bölümünü yakınlaştırabilirsiniz. İsteğe bağlı bellek modülü MEM-DS2 ile 56 milyon veri noktası bile mevcuttur. Bellek genişletme modülü "MEM-DS2" bu sayfada "aksesuarlar" sekmesi altında mevcuttur.

Gerçek zamanlı dalga formu kaydı, tekrar oynatma, analiz

Rigol DS2000A Osiloskopun çok yüksek örnekleme hızı ve büyük bellek, saniyede 50.000'e kadar dalga formu kaydetmeyi mümkün kılar. Kaydedilen dalga biçimleri rahatlıkla görüntülenebilir ve analiz edilebilir.

Çok Seviyeli Yoğunluk Derecelendirme Ekranı

"Çok Seviyeli Sınıflandırma Yoğunluğu" ekranı ile, çok sayıda ölçüm değerine sahip kapsamlı sinyal özellikleri de tamamen görüntülenebilir.

Seri veri yolu tetikleme fonksiyonları (RS232, I²C, SPI)

Seri veri yolu sistemlerinde tetikleme (RS232 / UART, I ² C ve SPI) zaten dahil edilmiştir.

Seri veri yolu kod çözme işlevi

Opsiyonel "SD-DS2 Kod Çözme Kiti" ile farklı seri veri yolu sistemlerinin seri veri paketleri analiz edilebilir, kodu çözülebilir ve doğrudan bayt değerleri olarak görüntülenebilir. Desteklenen protokoller şunlardır: RS232 / UART, I²C ve SPI. Seri kod çözme modülü "SD-DS2" bu sayfada "aksesuarlar" sekmesi altında mevcuttur.

Kapsamlı tetikleme fonksiyonları

Rigol DS2000A osiloskopları, profesyonel bir kullanım sağlayan kapsamlı tetikleme seçenekleri sunar. Özel tetikleyici "Windows", "Nth Edge", HDTV, gecikme, zaman aşımı, süre ve USB, bu sayfada "Aksesuarlar" sekmesi altında bulunan isteğe bağlı "AT-DS2 Gelişmiş Tetikleyici" modülüyle kullanılabilir.

Runt Tetikleyici

"Runt trigger" modunda, osiloskop cüce darbeleri tetikleyebilir. Cüce darbeler, tam genliğe ulaşmayan kısa darbelerdir. Bu tetik modu için üç voltaj eşiği tanımlanabilir (örneğin,% 10,% 50 ve% 90). Sinyal bir yönde ilk iki eşiği geçerse, ancak üçüncüye ulaşmazsa, tetik ateşlenir.

İleri Matematik

DS2000A serisi osiloskoplar, karmaşık sinyal hesaplamalarını kullanıcı tanımlı formüllerle oldukça basit bir şekilde çözmesini sağlayan modern ve gelişmiş bir matematik sistemiyle birlikte gelir.

Maskeli Geçme / Başarısızlık Testleri

Başarılı / başarısız testi, iletişim ağları gibi çeşitli ortamlarda sorun giderme için kullanılabilir. Özellikler: Kullanıcı tanımlı maskeler, Başarılı / Başarısız sayıları, Başarısız Olduğunda Durdur, Başarısız Alarmı

İstatistiklerle otomatik ölçümler

Osiloskop, yükselme ve düşme süresi, genlik, darbe genişliği, görev döngüsü ve çok daha fazlası gibi beş adede kadar parametreyi aynı anda ölçer ve her parametre için istatistikleri gösterir (maksimum, minimum ve ortalama değerler).
