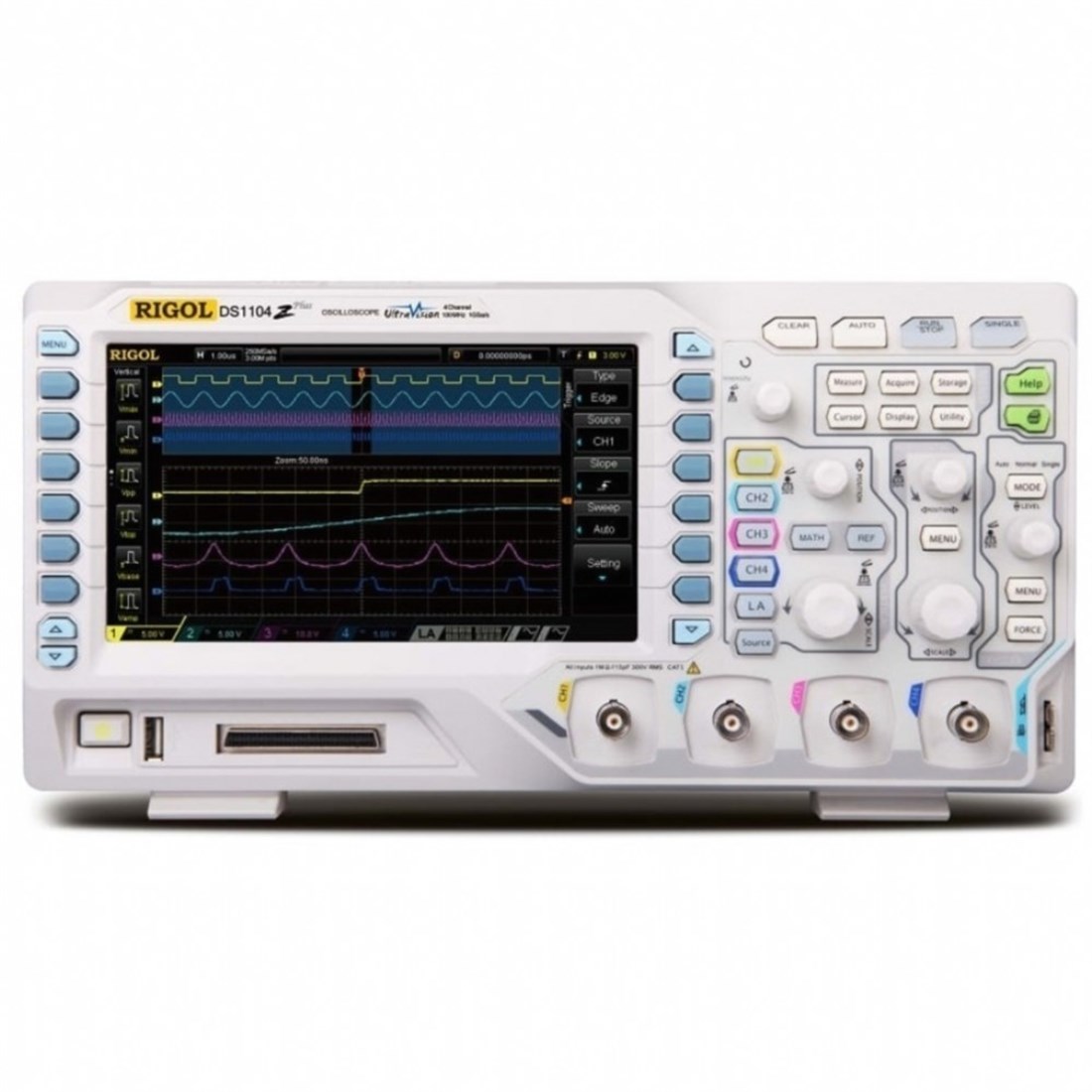

Rigol DS1104Z Plus 100Mhz 4 Kanallı Dijital Osiloskop
Rigol DS1104Z Plus çok yüksek kaliteli ve performanslı, 100MHz, 4 Kanallı, dijital hafızalı osiloskoptur.
Bu osiloskop Rigol MSO ready olan yeni seri osiloskop modellerinden biridir. Bu osiloskop serisinde Lojik Analizör fonksiyonunu opsiyon olarak alabilirsiniz.
Bu durumda bütçesel olarak veya uygulama olarak lojik analizöre il etap ihtiyacınız olmasa bile ileride Lojik Analizör kitini alarak Lojik Analizör özelliğini aktif hale getirebilirsiniz.
Bu yüksek performans, sadece gerçek zamanlı anlık sinyali yakalamak için değil, aynı zamanda tekrarlanan sinyal ayrıntıları gözlemlemek sağlamaktadır.
DS1104Z Plus ’ ın 30.000 wfms / s tarama hızı kullanıcılar için anlık sinyallerin ve anormal sinyallerin daha hızlı yakalanmasını kolaylaştırır.
- 12Mpts standart Hafıza derinliği
- 1GS/s Gerçek Zamanlı örnekleme oranı
- 30,000 wfms/s 'e kadar Dalgaformu Yakalama Hızı
- 60,000 Ekran görüntüsüne kadar gerçek zamanlı dalgaformu kaydedicisi(Opsiyonel)
- Düşük gürültü seviyesi, Dinamik Aralığı ( Dynamic Range) : 1mV/div ile 10V/div arasında
- Opsiyonel seri veri yolu ( Serial Buses) tetikleme ve kod çözme (decode) : RS232,I2C,SPI
- Opsiyonel Record & Play fonksiyonu
- MSO Lojik Analizör kiti (Opsiyonel)
- Standart 3 Yıl Garanti Süresı
Rigol Osiloskopları kalite olarak dünyadaki en iyi markalardan biridir. Ayrıca test ve ölçü cihazları konusunda kendisi AR-GE yapan sınırlı sayıdaki üreticilerden biridir.
*Kullanıcı hataları hariçtir.
STANDART AKSESUARLAR
- 4 adet Rigol RP2200 150MHz Pasif Probe (1.5m), (1:1 veya 10:1 ayarlanabilir)
- Bilgisayar Yazılımı
- Kullanım Kılavuzu
- Kalibrasyon Sertfikası
- Güç kablosu
- USB bağlantı kablosu
Özel Özellikler
MSO Hazır (isteğe bağlı, dahil değil)
Artı modeller MSO'ya hazırdır ve kullanıcı tarafından herhangi bir zamanda MSO yükseltme seçeneğiyle yükseltilebilir. Bu satın alınabilir bir seçenektir ve aksesuarlarda bulunabilir. Zaten dahil edilmiş mantık analizörü bulunan yeni bir cihaz satın almayı planlıyorsanız, lütfen bunun yerine Rigol MSO1000Z serisine bir göz atın.4 Kanal için Büyük Ekran
17,8 cm (7 ") çaplı ve 800 × 480 piksel çözünürlüğe sahip geniş ekranda dört kanalın tamamını sorunsuz bir şekilde görüntülemek mümkündür.Daha Derin Bellek
Rigol DS1000Z osiloskopları 12 milyona kadar ölçüm noktası saklayabilir. Daha fazla ayrıntı elde etmek ve ölçüm noktaları arasında gezinmek için yakalanan dalga formlarının seçilen bir bölümünü yakınlaştırabilirsiniz. Opsiyonel bellek modülü MEM-DS1000Z ile 24 milyon veri noktası bile mevcuttur. Bellek genişletme modülü "MEM-DS1000Z" bu sayfada "aksesuarlar" sekmesi altında mevcuttur.Hızlı Yakalama
Rigol DS1000Z Osiloskoplarının yüksek örnekleme hızı (1 GSa / s'ye kadar) ve büyük bellek, saniyede 30.000'e kadar dalga formu kaydetmeyi mümkün kılar.Gerçek zamanlı dalga formu kaydı, tekrar oynatma, analiz (seçenek)
Opsiyonel kayıt cihazı modülü DS1000Z-REC ile, kaydedilen dalga biçimleri rahatlıkla kaydedilebilir, görüntülenebilir ve analiz edilebilir. Kayıt cihazı modülü "DS1000Z-REC" bu sayfada "aksesuarlar" sekmesi altında mevcuttur.Çok Seviyeli Yoğunluk Derecelendirme Ekranı
"Çok Seviyeli Sınıflandırma Yoğunluğu" ekranı, çok sayıda ölçüm değerine sahip kapsamlı sinyal özellikleri de tamamen görüntülenebilir.Kapsamlı Tetikleme Seçenekleri
Rigol osiloskopları, profesyonel kullanım için kapsamlı tetik seçenekleri sunar. Windows, Nth Edge, Delay, Timeout, Runt, RS232 / UART, I²C ve SPI özel tetikleyicileri, bu sayfada "aksesuarlar" sekmesi altında "AT-DS1000Z Gelişmiş Tetikleyici" modülü olarak seçenek olarak mevcuttur.Seri veri yolu kod çözme işlevi (isteğe bağlı)
Opsiyonel "SA-DS1000Z Kod Çözme Kiti" ile farklı seri veri yolu sistemlerinin seri veri paketleri analiz edilebilir, kodu çözülebilir ve doğrudan bayt değerleri olarak görüntülenebilir. Desteklenen protokoller şunlardır: RS232 / UART, I²C ve SPI. Seri kod çözme modülü "SA-DS1000Z" bu sayfada "aksesuarlar" sekmesi altında mevcuttur.İleri Matematik
DS1000Z serisi osiloskoplar, karmaşık sinyal hesaplamalarını önceden tanımlanmış formüllerle oldukça basit bir şekilde çözmesini sağlayan modern ve gelişmiş bir matematik sistemiyle birlikte gelir.Maskeli Geçme / Başarısızlık Testleri
Başarılı / başarısız testi, iletişim ağları gibi çeşitli ortamlarda sorun giderme için kullanılabilir.İstatistiklerle otomatik ölçümler
Osiloskop, yükselme ve düşme süresi, genlik, darbe genişliği, görev döngüsü ve çok daha fazlası gibi beş adede kadar parametreyi eşzamanlı olarak ölçer ve her parametre için istatistikleri gösterir (maksimum, minimum ve ortalama değerler).Yerleşik 2 CH Dalga Biçimi Oluşturucu (yalnızca DS1000Z-S Sürümü)
Bu cihazların DS1000Z-S Versiyonları, 14 Bit çözünürlük, 25 MHz bant genişliği ve 200 MSa / s örnekleme hızına sahip yerleşik bir 2 kanallı arbiträry dalga formu üreteci sunar.
