- 2 Kanal
- Gerçek zamanlı örnekleme hızı 1 GSa / s gerçek zamanlı
- Bant Genişliği 50 MHz
- Örnekleme modu Normal, (2, 4, 8, 16, 32, 64, 128, 256) ortalama, tepe algılama
- Matematik A + B, A-B, A × B, FFT (Hızlı Fourier Dönüşümü)
- FFT algoritması Dikdörtgen, Hanning, Hamming, Blackman
Teknik Özellikler
• Maks. Girdi voltajı 300 Vrms CAT I
• Gerçek zamanlı örnekleme hızı 13 Sa / s 1 GSa / s gerçek zamanlı
• Zaman tabanı 5 ns / Div. 50 s / Div. (Basamak 1 - 2 - 5)
• Bellek 1 MPTS (1 kanal) 512 kpts (2 kanal)

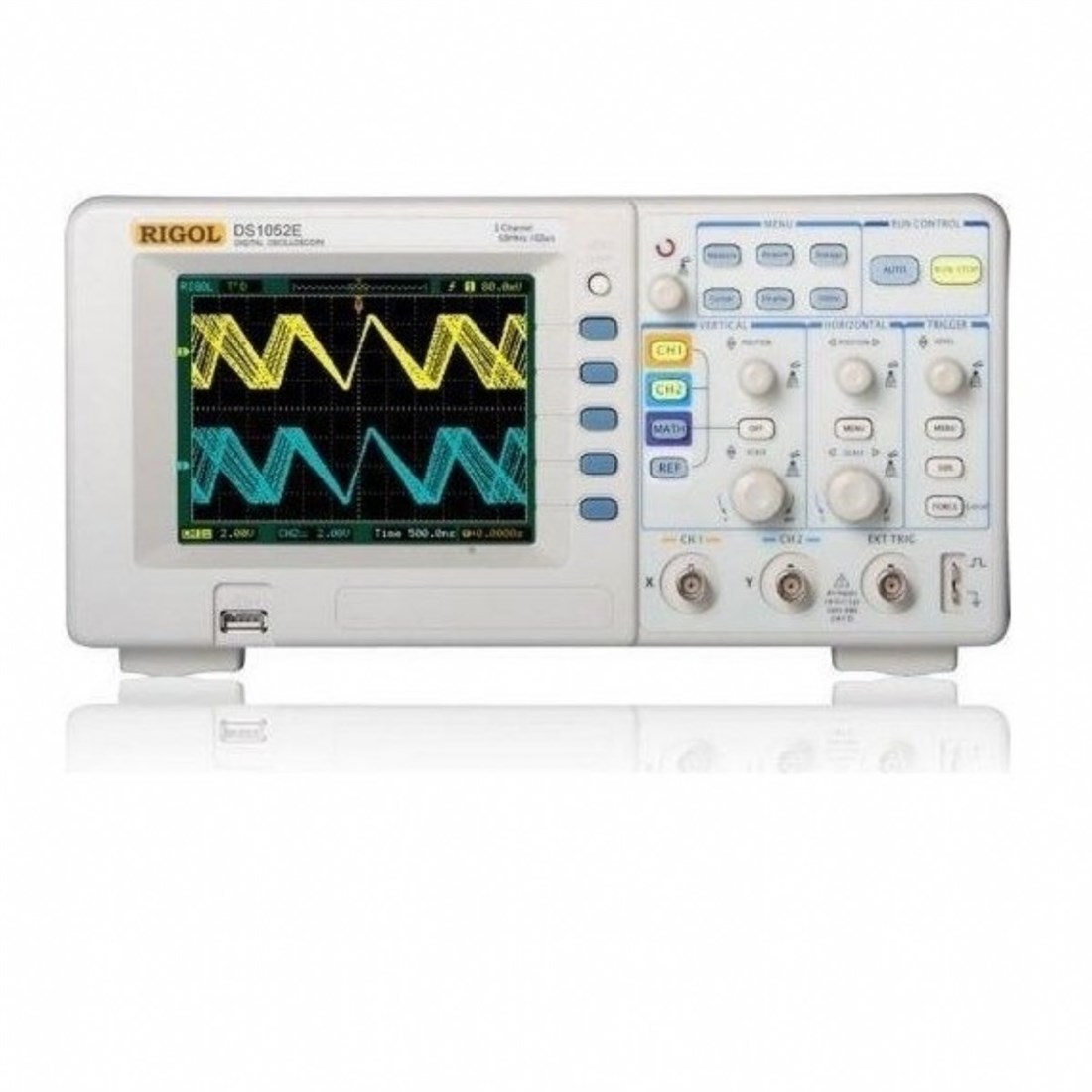

• Dikey DS1052E
8 bit çözünürlük ile • Analog dijital çevirici (A / D), ynchronously iki kanal üzerinde örnekleme yapmak.
• Hassasiyet aralığı (V / div) 2 mV / Div 10 V / Div.
• Hacmi aralığı ± 10 Div. (2 mV - 10 V)
• Tetik DS1052E
• Tetik Kanal 1, Kanal 2, Ext, Ext / 5, AC Hat
• Sinyal sistemi ve çizgi / alan frekans (Video tetikleme modu) NTSC, PAL ve herhangi bir alan veya hat frekansının SECAM yayın sistemleri desteği.
• Ölçüm DS1052E
• İmleç ölçüm Manuel, Track ve Otomatik Ölçüm modları
• Otomatik ölçüm Vpp, Vamp, Vmax, Vmin, Vtop, Vbase, Vavg, Vrms, Overshoot, Preshoot, Freq, Periyot, Rise Time, Güz Zaman, + Genişlik,-Genişlik, + Görev,-Duty, Delay1-2 (artış ), Delay1-2 (Güz)
