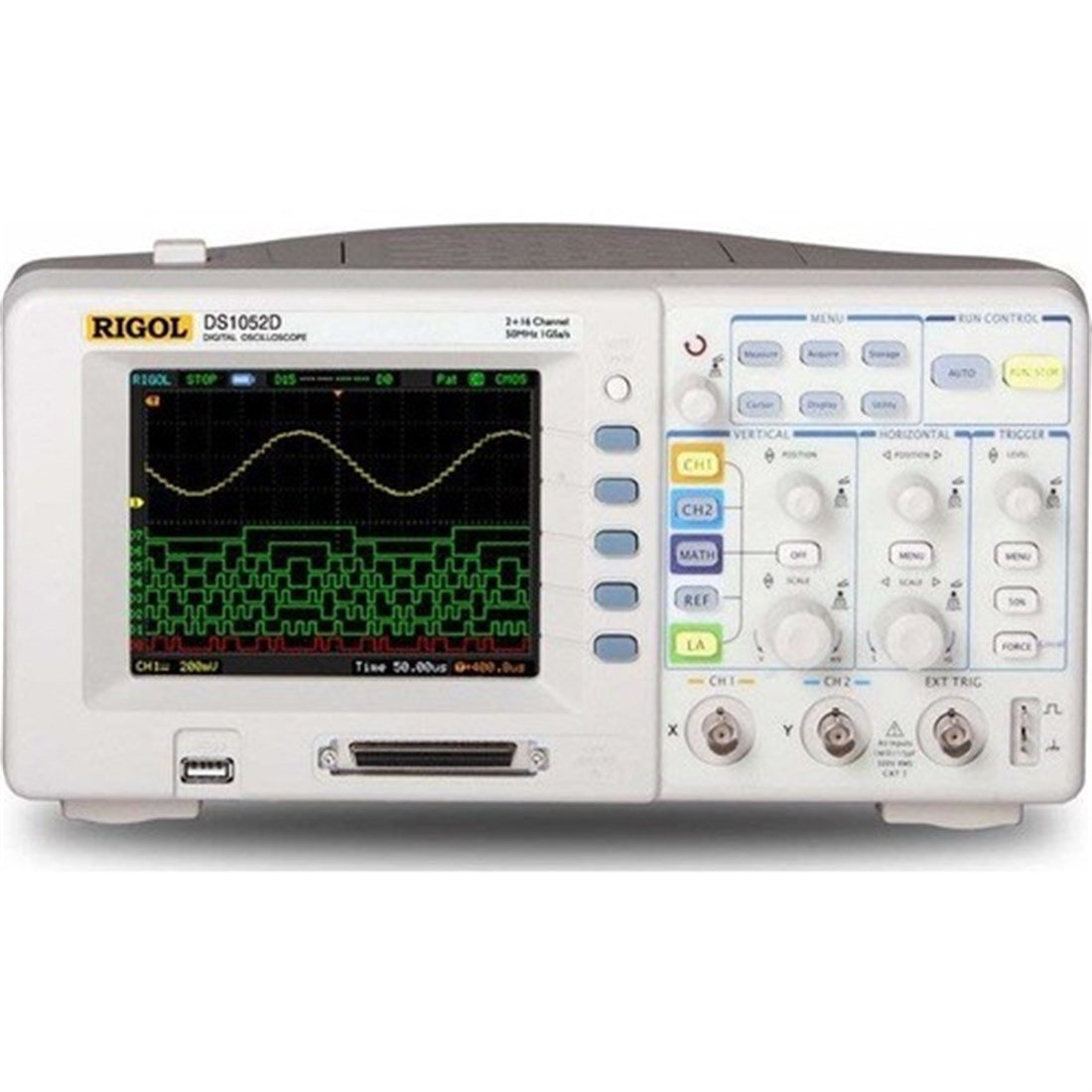

Rigol DS1052D; Yüksek kaliteli, 2 Kanallı, 50MHz Band genişliğine sahip MSO (Mixed Signal Oscilloscope) 16 Kanal Lojik analizörlü dijital hafızalı osiloskoptur.
Genel Bilgi
Rigol DS1052D
Ekran
5.7″ (14.5 cm) TFT LCD
Çözünürlük
320 × 234 Piksel
Boyutları
30.3 × 15.4 × 13.3 cm
Ağırlık
2.5kg
Osiloskop Detayları
Kanal Sayısı
2
Gerçek Zamanlı Örnekleme Oranı
1 GSa/s
Bant Genişliği
100 MHz
Örnekleme Modları
Normal, Averaj (2, 4, 8, 16, 32, 64, 128, 256), tepe sezgi
Matematik
A+B, A-B, A×B, FFT
FFT Pencereleri
Diktörgen, Hanning, Hamming, Blackman
Sinyal Özellikleri
Giriş Voltajı (Max.)
300 Vrms CAT I
Örnekleme Oranı ( Gerçek Zamanlı)
13 Sa/s ile 1 GSa/s arasında
Zaman Taban Aralığı
5 ns/Div. ile 50 s/Div. arasında ( 1 – 2 – 5 basamkla ayarlanabilir)
Hafıza Derinliği
1 Mpts (1 kanal kullanımda iken) 512 kpts (2 kanal kullanımda iken)
Dikey Özellikler
Analog Dijital Çevirici (A-D Converter)
8 bit çözünürlük ile, eş zamanlı olarak iki kanal üzerinde örnekleme yapar.
Duyarlılık Aralığı (V/div)
2 mV/Div ile 10 V/Div arasındadır.
Görüntüleme Aralığı
±10 Div. (2 mV – 10 V arasında.)
Tetikleme Özellikleri
Tetikleme Fonksiyonları
Kanal 1, Kanal 2, Ext, Ext / 5, AC Line
Video Tetikleme
NTSC, PAL ve SECAM destekler
Ölçüm Özellikleri
İmleç (Cursor Ölçümleri)
Manuel, İzleme ve Otomatik Ölçüm Modu
Otomatik Ölçümler Vpp, Vamp, Vmax, Vmin, Vtop, Vbase, Vavg, Vrms, Overshoot, Preshoot, Freq, Period,
Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Delay1-2 (rise), Delay1-2(fall)
Lojik Analizör Özellikleri
Örnekleme Oranı (Gerçek Zamanlı)
20 Sa/s – 200 MSa/s
16
Kayıt Uzunluğu
512 kpts (Kanal Başı)
Giriş Empedansı
1 MΩ±2%
Lojik Seviyeler
TTL, CMOS, ECL, Kullanıcı (-8 V ile +8 V arasında)
