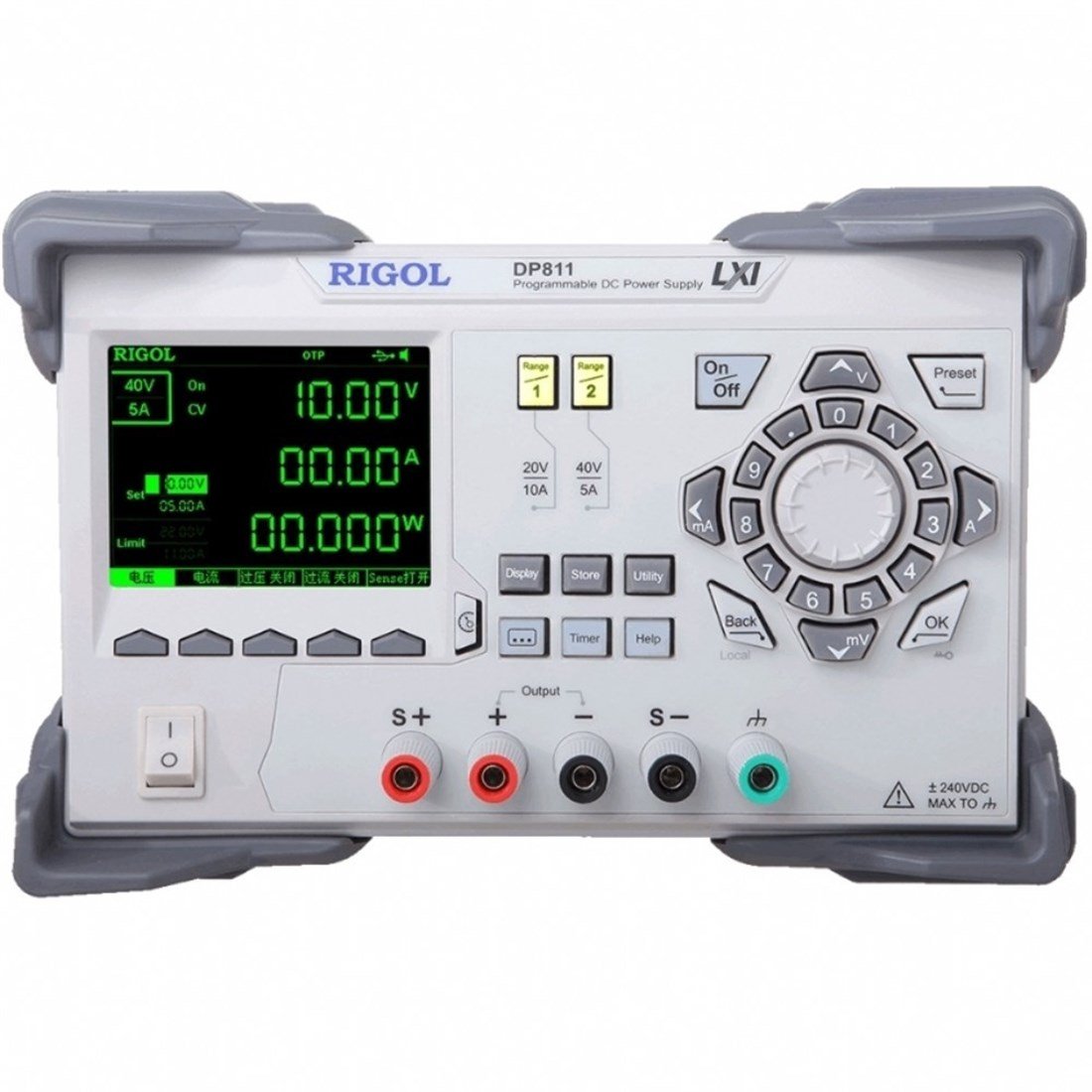

Rigol DP811 200W Tek Çıkışlı 40V 5A Ayarlı Güç Kaynağı
Yüksek kaliteli tek çıkışlı çift kademeli programlanabilir DC güç kaynağı ( +20 V/10 A veya +40 V/5 A, DC switchable (anahtarlanabilir) , maksimum çıkış gücü: 200 W)
Opsiyonel Özellikler : Kayıt Etme (recorder)/ Analizör (analyzer) / İzleme (monitor) / Tetikleme (trigger)
Opsiyonel Bağlantı Arayüzleri: LAN / RS232 / Digital IO
Standart Aksesuarlar:
- USB Kablo
- Güç Adaptörü
- Mikro Sigorta
- Kullanım Kılavuzu
- Kalibrasyon Sertifikası
DP811, tek çıkışlı, programlanabilir, temiz çıkış gücü verebilen, yüksek performanslı, birçok analiz fonksiyonları olan ve çeşitli test ihtiyaçlarını karşılayabilmek için üzerinde çok sayıda bağlantı portunu standart olarak bulunduran yüksek kaliteli bir DC güç kaynağıdır.
· DP811 tek çıkışlı 2 kademelidir, toplam güç maksimum 200W
· DP811, tek kanal iki kademeli olarak 40V / 5A veya 20V / 10A olarak çıkış verebilir.
. DP811 Ekranı monochrome (Tek Renk) dur.
. Düşük Ripple Gürültüsü (<350uVrms / 2mVpp)
· Mükemmel lineer doğrultma oranı ve yük doğrultma oranı 0.01%
· Hızlı transient cevabı (<50us)
· Standart OVP/OCP/OTP koruma fonksiyonları. (Yüksek Voltaj, Yüksek Akım ve Yüksek Sıcaklık)
· Standart zamanlama fonksiyonu
· Kullanıma hazır V,A,W ölçülendirme ve dalgaformu şeklinde görüntüleme
· Çıkış gecikmesi, analiz, görüntüleme ve baz alma desteği
· Her kanal için bağımsız kontrol
· 3.5” TFT Geniş Ekran
· USB Host& Device Standart , LAN(LXI Core Device 2011) Opsiyonel, RS232 Opsiyonel ,Digital I/O,USB-GPIB(Opsiyonel) arayüzleri vardır.
| Özelliker | Rigol DP811 |
|---|
| Çıkış Sayısı | Seçilebilir 2 kademli 1 Çıkış |
| Voltaj / Akım Aralığı | 0V - 20 V/DC / max.10A ve 0V - 40 V/DC / max. 5A |
| Topraklama | Çıkış1 tek GND |
| Çıkış Gücü (max.) | 200 W |
| Aşırı Sıcaklık Kapanması | 55 °C |
| Çalışma Sıcaklığı | 0 °C ile 40 °C arasında |
| Soğutma Methodu | Fan Soğutması |
| Çıkış Voltajı | Çıkış Kademesi 1 | Çıkış Kademesi 2 |
|---|
| Çıkış Voltajı | 0 ile 20 V/DC arasında | 0 ile 40 V/DC arasında |
| Doğruluk | ±0.05% + 10 mV | ±0.05% + 10 mV |
| Çözünürlük | 10 mV (1mV opsiyonel ) | 10 mV (1 mV opsiyonel) |
| Yüksek Voltaj Koruması | 100 mV ile 22 V | 100 mV ile 44 V |
| Yük Regülasyonu | < 0.01% + 2 mV | |
| Line Regülasyonu | < 0.01% + 2 mV | |
| Dalgalanma ve Gürültü | < 350 μV rms / 2 mVpp | |
| Çıkış Akımı | Çıkış Kademesi 1 | Çıkış Kademesi 2 |
|---|
| Maksimum Çıkış Akımı | 10 A | 5 A |
| Doğruluğu | ±0.1% + 10 mA | ±0.1% + 10 mA |
| Çözünürlük | 10 mA (1mA Opsiyonel ) | 10 mA (1mA Opsiyonel) |
| Yüksek Akım Koruması | 0.1 A ile 11 A | 0.1 A ile 5.5 A |
| Yük Regülasyonu | < 0.01% + 250 μA | |
| Line Regülasyonu | < 0.01% + 250 μA | |
| Dalgalanma ve Gürültü | < 2 mA rms | |
| Model | Rigol DP811 |
|---|
| Ekran | 8.9 cm (3.5") WVGA-Tek Renk-LCD |
| Ekran Çözünürlüğü | 320 × 240 Pixel |
| Bağlantı Arayüzleri | - USB host
- USB device
- LAN (LXI) (opsiyonel)
- RS232 (opsiyonel)
- GPIB (IEE-488, opsiyonel USB - GPIB adapter ile)
- Ayrı Topraklama Bağlantısı (Separate ground connection)
- Digital IO Portları (opsiyonel)
|
| Boyutlar (W × H × D) | 23.9 cm × 15.7 cm × 41.8 cm (9.41" × 6.18" × 16.46") |
| Ağırlık | 9.0 kg (19.84 lbs) |
| Besleme | 230 V/AC, 115 V/AC or 100 V/AC (ayarlanabilir) |
