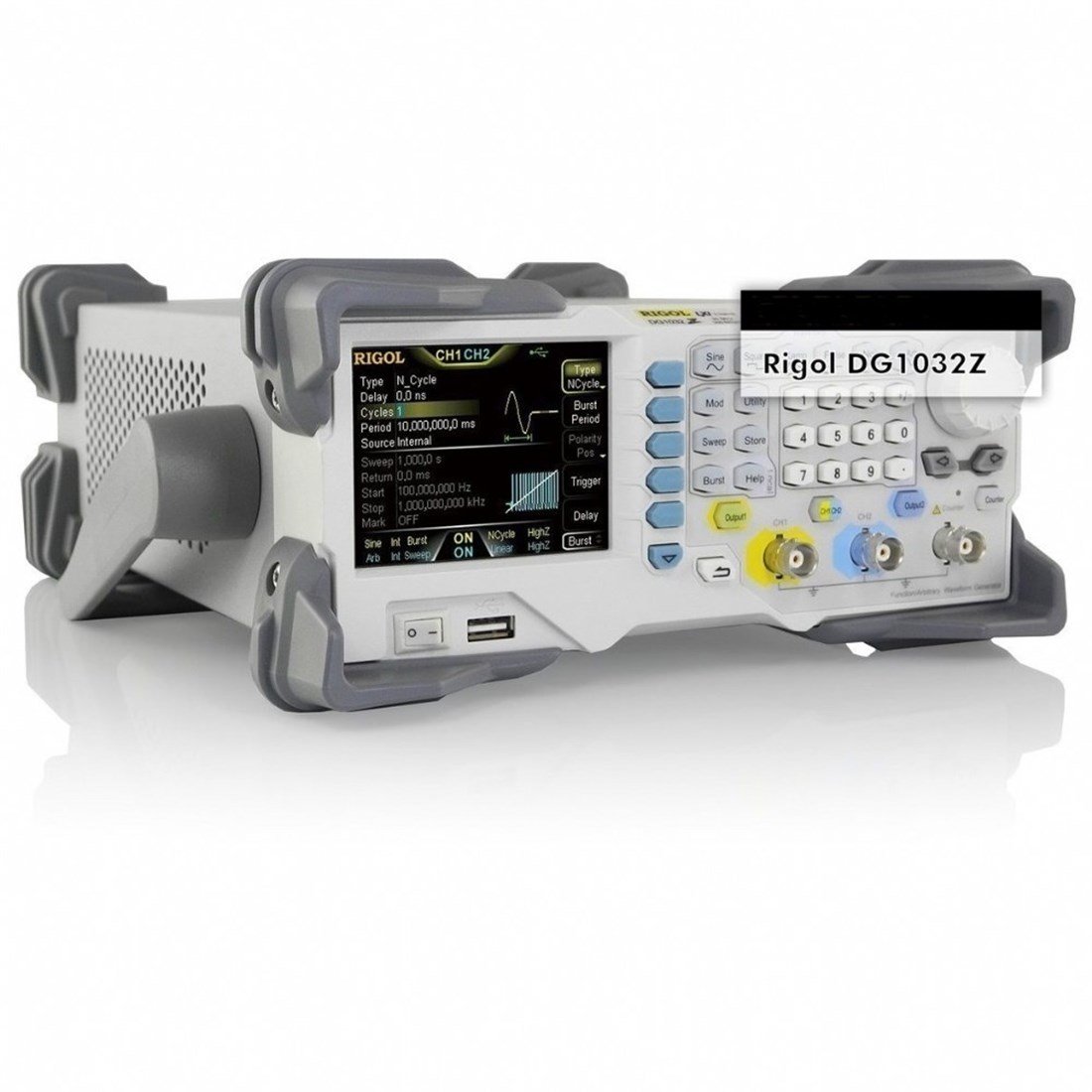

Rigol DG1032Z 2 Kanallı 30MHz Fonksiyon Jeneratörü
Yüksek kalite 2 kanallı fonksiyon/keyfi dalga jeneratörü. 30 MHz bant genişliğine sahiptir. 200 MSa/s örnekleme kapasitesine ve 8 Mpts hafıza derinliğine sahiptir (16 Mpts değerine kadar opsiyonel seçenek mevcuttur).
Standart Kutu İçeriği :
- 1 adet 1m BNC Kablosu
- Güç Adaptörü
- Kullanım Kılavuzu
- Kalibrasyon Sertifikası
Rigol DG1032Z, 2 kanallı bir fonksiyon/keyfi dalga jeneratörüdür. Oluşturulmak istenen dalganın kalitesinden ödün vermeden 30 MHz (sinüs) dalga genişliğine kadar, çok az “jitter” ile (200 ps) yeni SiFi (Signal Fidelity) teknolojisini kullanarak çıkabilir. İki analog çıkış biriminin yanı sıra, cihaz 200 MHz frekans sayıcısına, USB-host , USB-device ve LAN (Ethernet) olmak üzere üç farklı arabirime sahiptir.
Rigol dalgaformu jeneratörlerinin tümü, kullanımı kolay ve gelişmiş kullanıcı arayüzüne sahiptir, ve tüm görevler için birden çok kullanım seçeneği sunar. Menü navigasyonu sadedir, zaman kaybının önüne geçer. Gelişmiş grafik arayüzü, kullanıcının tüm fonksiyonlara hemen hemen aynı anda ve aynı pencerede erişebilmesini sağlar.
DG1000Z Serisi Sinyal Jeneratörü Genel Özellikleri
- Mükemmel sinyal oluşturmak için SiFi (Signal Fidelity / Sinyal Doğruluğu) Teknolojisi
- Kanal Başı standart 2Mpts(DG1022Z) veya 8Mpts (DG1032Z ve DG1062Z) / 16Mpts/CH (opsiyonel) Kayıt Uzunluğu
- 2 tam fonksiyonel standart birbirinden bağımsız kanal
- ±1ppm frekans kararlılığı , -125dBc/Hz faz gürültüsü, 200ps düşük jitter
- Dahili 8 orders harmonik jeneratörü
- Dahili 7 basamak/s 200MHz 'e kadar frekans sayısı
- 160 adet dahili önceden düzenlenmiş dalga formları sezgisel keyfi dalga formu düzenleme yazılımı
- Full modülasyon desteği : AM, FM, PM, ASK, FSK, PSK and PWM
| Model | DG1022Z | DG1032Z | DG1062Z |
|---|
| Max. Frekans | 25 MHz | 30 MHz | 60 MHz |
| Hafıza | 2 MPts (16 MPts opsiyonel) | 8 MPts (16 MPts opsiyonel) | 8 MPts (16 MPts opsiyonel) |
| Max. Örnekleme Oranı | 200 MSa/s | 200 MSa/s | 200 MSa/s |
| Çözünürlük | 1 µHz | 1 µHz | 1 µHz |
| Kanal Sayısı | 2 | 2 | 2 |
| Jeneratör | Fonksiyon / Dalgaformu Jeneratörü Rigol DG1032Z |
|---|
| Ekran | 8,9 cm (3.5") TFT with 16M colors |
| Çözünürlüğü | 320 × 240 Pixel |
| Arayüzler | USB-Host , USB-Device, LAN Portu |
| Boyutlar | 318,4 mm × 261,5 mm × 112 mm (12.54" × 10.3" × 4.41") |
| Ağırlık | 3.2 kg (7.055 lbs) |
| Desteklene İşletim Sistemleri | Windows XP, Vista (32/64Bit), Windows 7 (32/64Bit), Windows 8 (32/64Bit) |
| Fonksiyon | Fonksiyon / Dalgaformu Jeneratörü Rigol DG1032Z |
|---|
| Kanal Sayısı | 2 |
| Sinyaller | Sine, Rectangle, Pulse, Ramp, Noise, Harmonics, 160 predefined arbitrary Waveforms, free definineable arbitrary Waveforms |
| Dikey Çözünürlüğü | 14 bit |
| Genlik | ≤10 MHz: 2,5 mVpp to 10 Vpp ≤30 MHz: 2,5 mVpp to 5.0 Vpp ≤60 MHz: 2,5 mVpp to 2.5 Vpp |
| DC Ofset | ±5 V (50 Ω) |
| Örnekleme Oranı | 200 MSa/s |
| Frequency Range Sine | 1 µHz - 30 MHz |
| Frequency Range Square | 1 µHz - 25 MHz |
| Frequency Range Pulse | 1 µHz - 15 MHz |
| Frequency Range Ramp | 1 µHz - 500 KHz |
| Frequency Range Harmonics | 1 µHz - 10 MHz |
| Frequency Range Arbitrary | 1 µHz - 10 MHz |
| Frequency Range Noise | 30 MHz (-3db) |
| Resolution | 1 µHz |
