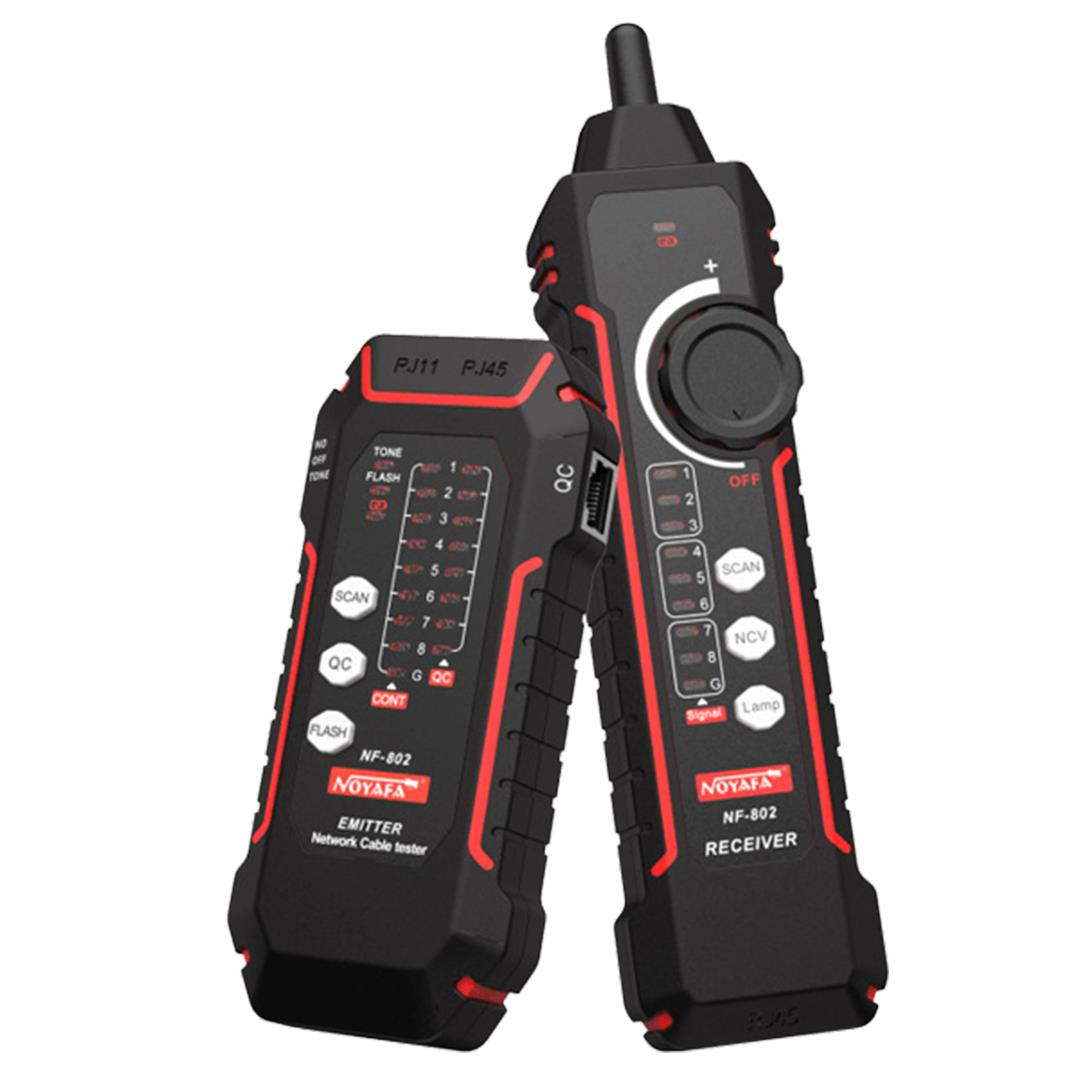

NF-802 RJ11/RJ45 Kablo Bulucu Test Cihazı (NOYAFA-NF-802)

NF-802 RJ11/RJ45 Kablo Bulucu Test Cihazı

Kablo Takip İşlevi:

• Emitter "scan" düğmesine kısa bir süre basarak tarama moduna geçin. Tarama düğmesinin göstergesi yanar.
• Modu seçtikten sonra, test edilecek ağ/telefon kablosunu verici üzerindeki RJ45/RJ11 portuna bağlayın.
• Alıcıyı saat yönünde çevirerek açın, alınan sinyal hassasiyetini maksimuma ayarlayın ve alıcı probunu kabloya doğru yönlendirin. Alıcı sinyali aldığında "Beep beep" şeklinde bir ses çıkarır ve alıcının hattı gösteren LED dizisi kırmızıya döner, bu da sinyal gücünü gösterir. Alınan sinyal ne kadar güçlü ise ses o kadar yüksek ve ışıklar o kadar fazla yanar. Bu sayede kablonun yaklaşık konumu hızla belirlenebilir.
• Not: Alıcının hattın dizilim sırasını gösteren ışığı, manyetik haritalama sonucunu yeşil olarak gösterirken alınan sinyal gücünü kırmızı olarak gösterir.

Teknik Özellikleri:

Emittör:

• Kablo Türü Desteği: CAT5, CAT6
• Jamming Karşıtı Tarama Desteği
• Pil Düşük Göstergesi: 3.3V + 0.1V altında
• Tepki Süresi: <1s< /li>
• Pil Türü: 3.7V, 1400mAh lityum polimer pil
• Bekleme Akımı: Wiremap / SCAN / QC < 25mA, Flash < 150mA
• Arayüz Türü: RJ11, RJ45
• Boyutlar: 60x135x30mm

Alıcı

• Kablo Türü Desteği: CAT5, CAT6
• İşlevler: Hassasiyet Ayarı, NCV (Dokunmatik Gerilim Algılama), Aydınlatma, Kulaklık Jakı, Wiremap
• Pil Türü: 3.7V, 1400mAh lityum polimer pil
• Bekleme Akımı: ? 35mA
• Maksimum Çalışma Akımı: ? 280mA
• Boyutlar: 50x198x30mm
