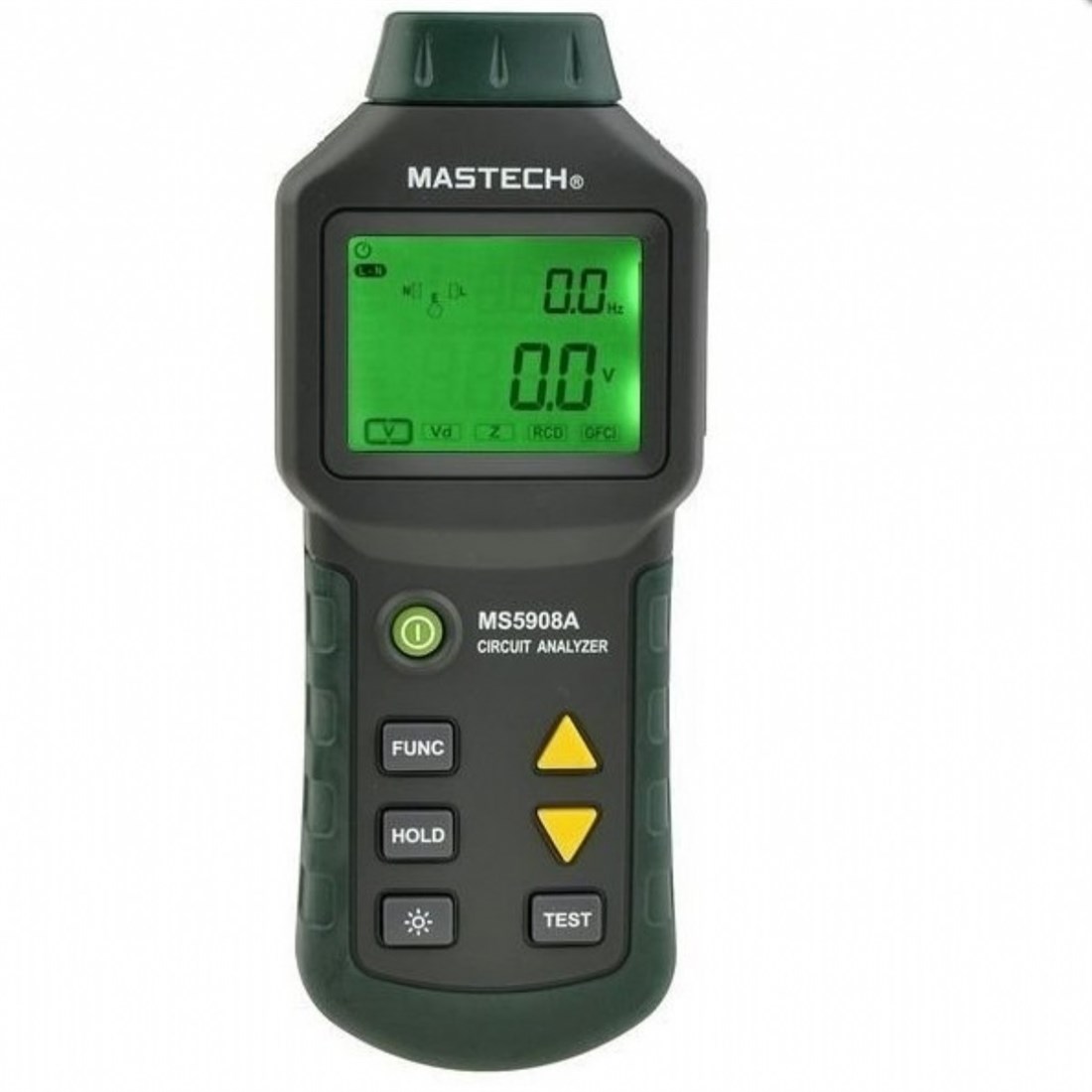

Devre Analizörü Mastech MS5908 TRMS AC Düşük Gerilim Dağıtım Hattı Arıza Test Soket Test RCD GFCI Test
Bu devre analizörü, AC alçak gerilim dağıtım hattı hızlı hata yeri için tasarlanmış özel bir test cihazıdır. Basit kullanım, doğru ölçüm ve diğer özellikler sayesinde, elektrik çarpmasına, elektrik yangına, ekipmanın anormal çalışmasına vs.
Özellikler
AC gerilimini ölçen TRMS
Ölçme faz voltajı, nötr hat (sıfır hat) toprağa voltaj, tepe voltaj, frekans
Ölçme fazı (canlı hat), nötr hat (sıfır hat), toprak hattı iletken empedansı
3 kablolu soket bağlantı modunu belirleme (sola sıfır ve sağa doğru canlı, toprak hattına sahip veya değil)
Artık akım cihazının (RCD) güvenilirliğini ve tepki aksiyon zamanını test edin
GFCI işleminin ve müdahale işlem zamanının güvenilirliğini test edin
Arka ışık fonksiyonu ve veri tutma fonksiyonu
Teknik Özellikler
Ölçüm | aralıklar | çözüm | doğruluk |
Hat voltajı | 85.0-265.0V | 0.1V | + - (% 1.0 + 0.2V) |
Tepe hat gerilimi | 121.0-374.0V | 0.1V | + - (% 1.0 + 0.2V) |
Sıklık | 45.0 ~ 65.0Hz | 0.1Hz | + - (% 1.0 + 0.2Hz) |
% Gerilim düşümü | 0.1%~99.9% | 0.10% | -0.027 |
Gerilim Yüklü | 10.0 ~ 265.0V | 0.1V | + - (% 2.5 + 0.2V) |
Nötr-Zemin V | 0.0 ~ 10.0V | 0.1V | + - (% 2.5 + 0.2V) |
Empedans-Sıcak Nötr ve Toprak | 0,00 ~ 3.00ohm | 0.01ohm | + - (2.5 +% 0.02ohm) |
> 3.00ohm | | |
RCD Seyahat Süresi | 1 ms ~ 6.500s | 1 ms | + - (% 1.0 + 2ms) |
RCD Açma Akımı | 30mA ~ 37mA | 0.1 mA | + - (% 1.0 + 0.2mA) |
GFCI Açma zamanlayıcısı | 1 ms ~ 6.500s | 1 ms | + - (% 1.0 + 2ms) |
GFCI Gezi Akımı | 6mA ~ 9mA | 0.1 mA | |
