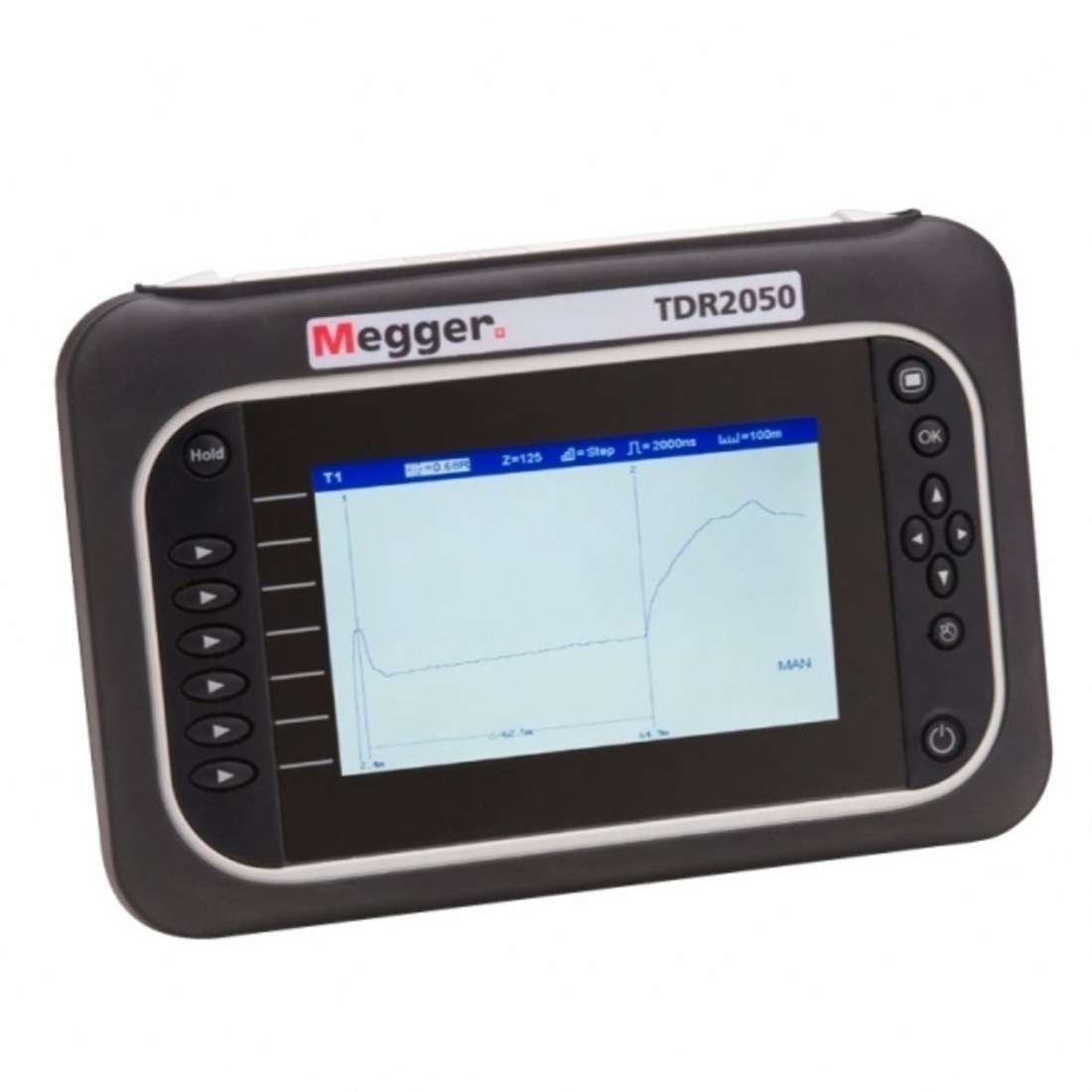

Megger TDR2000/3P Kablo Arıza Bulucusu 20km (MEGGER-TDR2000-3P)

Megger TDR2000/3P Kablo Arıza Bulucusu 20km

Zaman-Alan Reflektometresi, Kablo arıza tespiti, 20km



• 600V CAT IV entegre giriş koruma filtresi (Sadece TDR2050)
• Step (Adım) ve Pulse TDR seçimleri
• Mesafeye bağlı kazanç
• İz işaretleme
• 2ns pulse genişliği
• Bütün metalik eşlenmiş kablolarda kullanıma uygun

Genel Özellikler:

• Arkadan aydınlatmalı grafik renkli LCD (800x480)
• Ayarlanabilir ekran kontrastı
• Çözünürlük 0.1 m
• Potansiyel arıza konumu için AutoFind kılavuzu
• Dahili 100 iz hafızası
• İzleri yüklemek ve indirmek için bilgisayara USB bağlantısı
• "TraceXpert" bilgisayar analiz yazılımı
• Telekom TNV-3 devreleri üzerinde veya 150 V CAT IV güç devrelerinde kullanım  için uygun (Sadece TDR2000/3 ve TDR 2010)
• 600 V CAT IV'e kadar güç devrelerinde kullanıma uygun (Sadece TDR2050)
• Entegre güç engelleme filtresi
• Çevresel şartlara karşı IP54 koruması
• Seçilebilir çıkış empedansı (25, 50, 75,100, 125 ve 140 Ω)
• Kablonun sonuna yakın hataları bulmak için 2ns pulse (nabız)
• Her aralık için kazanç ve pulse (nabız) seçen AUTO (otomatik) seçeneği
• AUTO (otomatik) seçeneği çıkış empedansını kabloyla eşleştirir
• Mesafeyi metre veya feet olarak gösterme
• Li-ion şarj edilebilir pil (yaklaşık 12 saatlik ömür)
• Model TDR2000/3P özel Dual sigortalı test kablolarıyla beraber gelir
• Trace Tagging: Sadece TDR2010 ve TDR2050 modellerinde kaydedilen izlere isim verme özelliği (devre numarası, bina ismi gibi)


Teknik Özellikler:

Aksi belirtilmedikçe 20°C sıcaklıkta
Kademeler: 20.000 m'ye kadar, 0.1 m minimum çözünürlükte
 m           f           ns
10          30         125
25          80         250
50         160        500
100       320        100
250       800        2500
500       1600      5000
1000     3200     10.000
2500     8000     25.000
5000     16.000  50.000
10.000  32500   10.0000
20.000  65000   20.0000

Doğruluk: kademenin ±1% ± pixel 0.67 VF'de
Çözünürlük: Kademenin %1'i
Giriş Koruması: Bu cihaz canlı sistemlere bağlandığında kullanıcıyı IEC61010-1 standardı gereğince korur. Diğer tüm modeller 150 V CAT IV iken TDR2050 600V CAT IV olarak dizayn edilmiştir. TDR2050 özellikle anma gerilimine kadar enerjili sistemler üzerinde kullanılmasına izin verecek şekilde tasarlanmıştır. Diğer tüm modeller enerjisiz sistemlerde kullanılmak üzere tasarlanmıştır ve terminaller arasındaki potansiyel gerilim 300 V'u aşabilirse sigortalı kablolar kullanılmalıdır
Çıkış Sinyali: Açık devreye peakten peake 20 volt. Sinyal genişliği kademe, kablo ve modele göre değişiklik gösterir.
Kazanç: Kullanıcı tarafından seçilebilir adımlarla her aralık için ayarlanır (Manuel işletim modunda)
Hız faktörü: 0.99 ve 0.2 arasında 0.01'lik adımlarla değişken
TX null: otomatik
İz işaretleme - aksan dahil büyük harflerle seçilen 32 karakter
Renk düzenleri - Standart, Dış mekan, Özel
Adım TDR - Dead Zone (ölü alan) etkisini ortadan kaldırır.
DDG - 1000 m ve üzeri kademelerde ve 0.5 dB'lik adımlarda mevcut.
Kablo Empedansı - 25, 50, 75, 100, 125, 140 ohm + OTO
Otomatik kapanma: Kullanıcı tarafından programlanabilen otomatik kapanma zamanlayıcısı 1, 5, 10 dakika ya da asla
Pil: Li-ion şarj edilebilir pil
Pil ömrü: Yaklaşık 12 saat
Mekanik: Bu cihaz kapalı ve açık mekanlarda kullanıma uygundur ve IP54 sınıfındadır.
Boyutlar: 290 mm x 190 mm x 55 mm
Ağırlık:  1,7 kg
Dış kap materyali: ABS
Konnektörler: 4 adet 4 mm emniyet terminalleri ve 2 adet F konnektörü. Diğer standart "push in" (sokulabilir) adaptörler ile de uyumludur. F konnektörleri TDR2050'de yoktur.
Test kabloları: 2 çift 2 m uzunluğunda minyatür krokodil uçlu (TDR2000/3 ve TDR2010) veya 2 çift 1.5 m uzunluğunda geri çekilebilir kılıf uçlu kablo (TDR2000/3P ve TDR2050)

Ekran: Dış ortamlarda görüntülenebilir 800 x 480 piksel renkli grafik LCD ekran.
Çalışma sıcaklığı: -15 ºC ... +50 ºC
Saklama sıcaklığı: -20 ºC ... 70 ºC
Arka aydınlatma: Tüm renk şemaları ile kalıcı arka aydınlatma (ayarlanabilir parlaklık)
