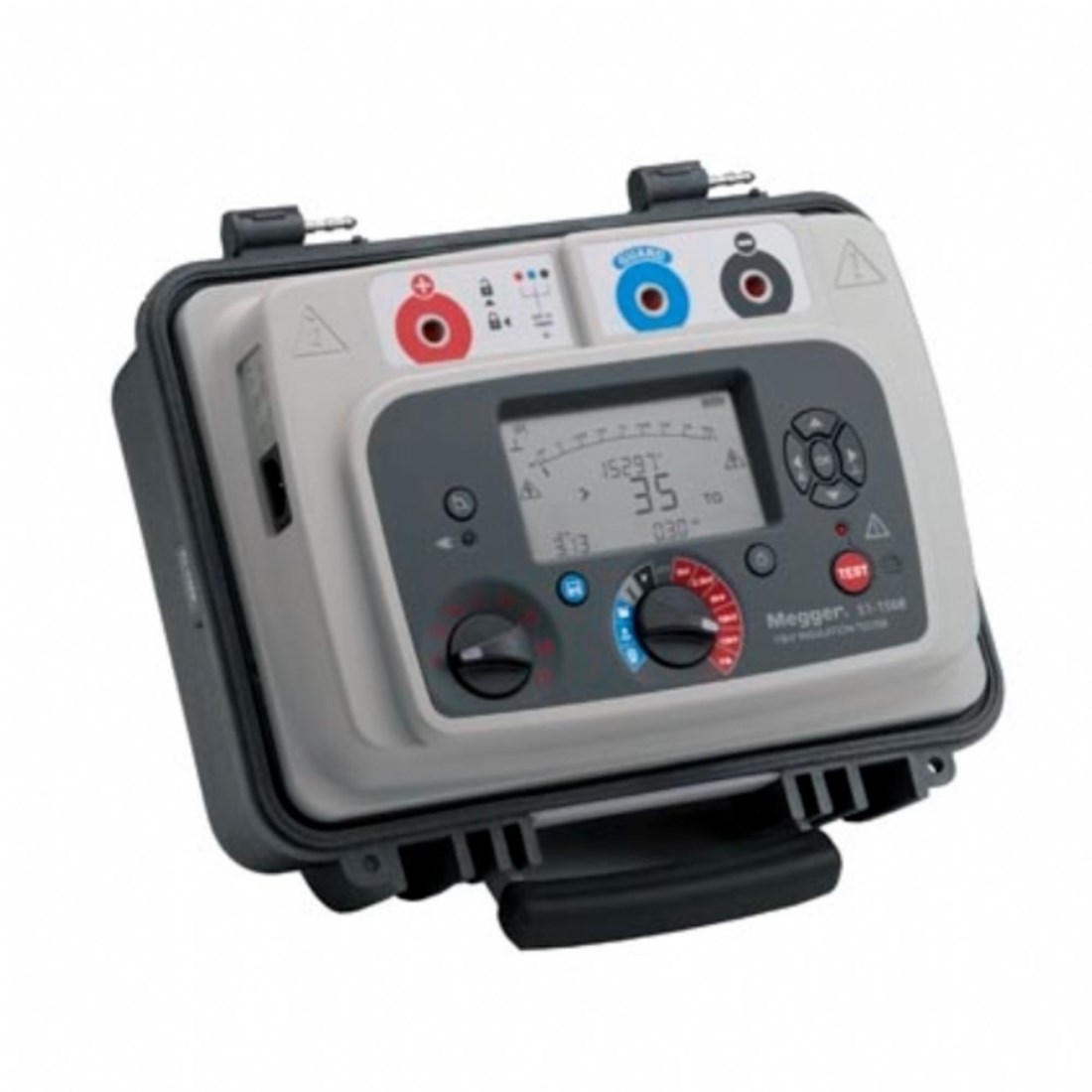

Megger S1-1068 İzolasyon Test Cihazı 5-10-15kV (MEGGER-S1-1068)

Megger S1-1068 İzolasyon Test Cihazı 5-10-15kV


5/10/15kV, 35 TΩ'a kadar, Dijital/Analog gösterge, IR, Zamanlı IR, DAR, PI, DD, SV ve Rampa Testi, Hafızalı



Dünyaca ünlü İngiliz MEGGER markasından S1 Serisi Yüksek Performanslı İzolasyon Analizi Test Cihazı!

Genel Özellikler:

• AC kaynağından düz pil ile çalışır
• Dayanıklı çift kasa tasarımı
• Direnç ölçümü: 15 TΩ - 5 kV, 35 TΩ - 10 kV, 35 TΩ - 15 kV
• Yüksek akım - 6 mA kısa devre akımı
• Yüksek parazit bağışıklığı - 8 mA parazit engelleme
• 4 yazılımsal filtre: 10s, 30s, 100s, 200s
• Li-ion pil - 2 saat içinde şarj olur ve 100 MΩ yükte 6 saate kadar sürekli test yapar(S1-568), akü 62133 IEC standardındadır
• 3000m rakıma kadar CAT IV 600 V güvenlik değerlendirmesi (S1-568, S1-1068)
• 4000m rakıma kadar CAT IV 1000 V güvenlik değerlendirmesi (S1-1568)
• USB kablosu ile uzaktan kontrol
• İzole USB kablosu Bluetooth® üzerinden hafızayı indirme
• IR, zamanlı IR, DAR, PI, DD, SV ve rampa analiz testleri
• Arka aydınlatmalı büyük LCD ekran
• AC veya DC voltmetre özelliği (30 V'tan 660 V'a)
• Gelişmiş hafıza, hafızadan ekrana çağırma ve tarih/saat damgalı sonuçlar için gerçek zamanlı saat
• PowerDB Lite portföy yönetimi yazılımı
• Kaydedilen sonuçlara sıcaklık ve/veya bağıl nem ekleme opsiyonu (bu cihazdan bağımsız ölçülür)

Teknik Özellikler:

• AC voltaj (otomatik kademe)
  S1-568, S1-1068: 90 - 264 V rms, 50/60 Hz, 100 A
  S1-1568: 90 - 264 V rms, 50/60 Hz, 200 A
• Pil şarj süresi: 2.5 saat derin deşarj; 2 saat normal deşarj; 30 dak. hızlı şarj: 5kV'da 100 MΩ yük ile 1 saat çalışır
• Pil ömrü: 11.1 V, 5.2Ah IEC 62133 standardında:
  2003 (S1-1568 2 pil ile çalışır)
  S1-568 pil ömrü:
  100 MΩ yük ile 5 kV'ta 6 saat (tipik) sürekli test
  S1-1068 pil ömrü:
  100 MΩ yük ile 10 kV'ta 4,5 saat (tipik) sürekli test
  S1-1568 pil ömrü:
  100 MΩ yük ile 15 kV'ta 4,5 saat (tipik) sürekli test
  30 dak. hızlı şarj:
  100 MΩ yük ile 5 kV'ta 1 saat çalışma
• Test voltajı kademeleri: 250V, 500V, 1000 V, 2500 V,5000 V, 10000 V, 15000 V, VL
• Ayarlanabilir test voltajı: 40 V'dan 1 kV'a 10 V'luk steplerle; 1 kV'dan 5 kV'a 25 V'luk steplerle;5 kV'dan 15 kV'a 25 V'luk steplerle
• Test voltaj doğruluğu: +4%, -0%, ±10 V nominal test voltajı, 1 GΩ yükle (0°C ... 30°C)
• Direnç kademeleri: 10 kΩ ... 15 TΩ 5 kV'da ; 10 kΩ ... 35 TΩ 10 kV'da ; 10 kΩ ... 35 TΩ 15 kV'da
• Doğruluk:

• Guard terminali performansı: 250 kΩ'a kadar paralel kaçak dirençleri ölçerek ölçüm sonucunun negatif etkilenmesini önler. 100 MΩ yükte + %1 direnç hatası olabilir.
• Ekran: Analog: 100 kΩ ... 10 TΩ ; Dijital: 10 kΩ ... 35 TΩ
• Kısa devre/şarj akımı: 6 mA
• İzolasyon testi: Alarm: 100 kΩ'dan 10 GΩ'a
• Kapasitör şarjı:
  (pilde):
  < 2.5 s/μF 5 kV'a,
  <5 s/μF 10 kV'a,
  < 6.3 s/μF 15 kV'a
  (AC'de):
  < 1.5 s/μF 5 kV'de,
  <2.7 s/μF 10 kV'de,
  < 4 s/μF 15 kV'de

• Kapasitör deşarjı:
  5 kV'dan 50 V'a :< 120 ms/μF
  10 kV'dan 50 V'a:< 250 ms/μF
  15 kV'dan 50 V'a:< 3500 ms/μF
• Kapasitans aralığı: Test voltajı 500V'un altındayken
  S1-568 10 nF'dan 25 μF'a
  S1-1068 10 nF'dan 25 μF'a
  S1-1568 10 nF'dan 50 μF'a
• Kapasitans ölçümü: Test voltajı 500V'un altındayken
  S1-568 10 nF'dan 25 μF'a
  S1-1068 10 nF'dan 25 μF'a
  S1-1568 10 nF'dan 50 μF'a
• Kapasitans ölçüm doğruluğu: 10 nF'dan 10 μF'a : ±10% ±5 nF
• Akım aralığı: 0.01 nA'den 6 mA'e
• Akım doğruluğu: ±5% ±0.2 nA, bütün voltajlarda (23°C)
• Parazit:
  S1-568 8 mA 1200 V'tan 2500 V'a
  S1-1068 8 mA 2560 V'tan 10 kV'a
  S1-1568 8 mA 2800 V'tan 15 kV'a
• Yazılım: 4 filtre seçeneği: 10 s, 30 s, 100 s, 200 s
• Voltmetre aralığı: 30 V ... 660 V AC veya DC, 45Hz – 65Hz
• Voltmetre doğruluğu: ±3%, ±3V
• Sayaç aralığı: 99 dak. 59 saniyeye kadar, minimum ayar 15 sn
• Hafıza kapasitesi: 5 saniyelik aralıklarla 11 saat kaydetme
• Test modları: IR, IR(t), DAR, PI, SV, DD, rampa testi
• Arayüz: USB tip B, Bluetooth® Class 2
• Gerçek zamanlı okuma: (V, I, R) 1 Hz hızında ölçer
• Uzaktan Kontrol: Uzaktan kontrol sadece USB kablosuyla mümkün
• Maksimum rakım: S1-568, S1-1068: 3000 m ; S1-1568: 4000 m
• Çalışma sıcaklığı: -20 °C ... 50 °C
• Saklama sıcaklığı: -25 °C ... 65 °C
• IP sınıfı: IP65 (kapağı kapalı), IP40 (kapağı açık)
• Boyutlar: 285 mm x 181 mm x 315 mm (5 kV & 10 kV) ; 305 mm x 194 mm x 360 mm (15 kV)
• Ağırlık: 4.5 kg (5 kV, 10 kV), 6.5 kg (15 kV)
• Aksesuarlar: Güç kablosu, USB kablosu, PowerDB Lite yazılım, Test klipsleri, Uzaktan kontrol işaret lambası
