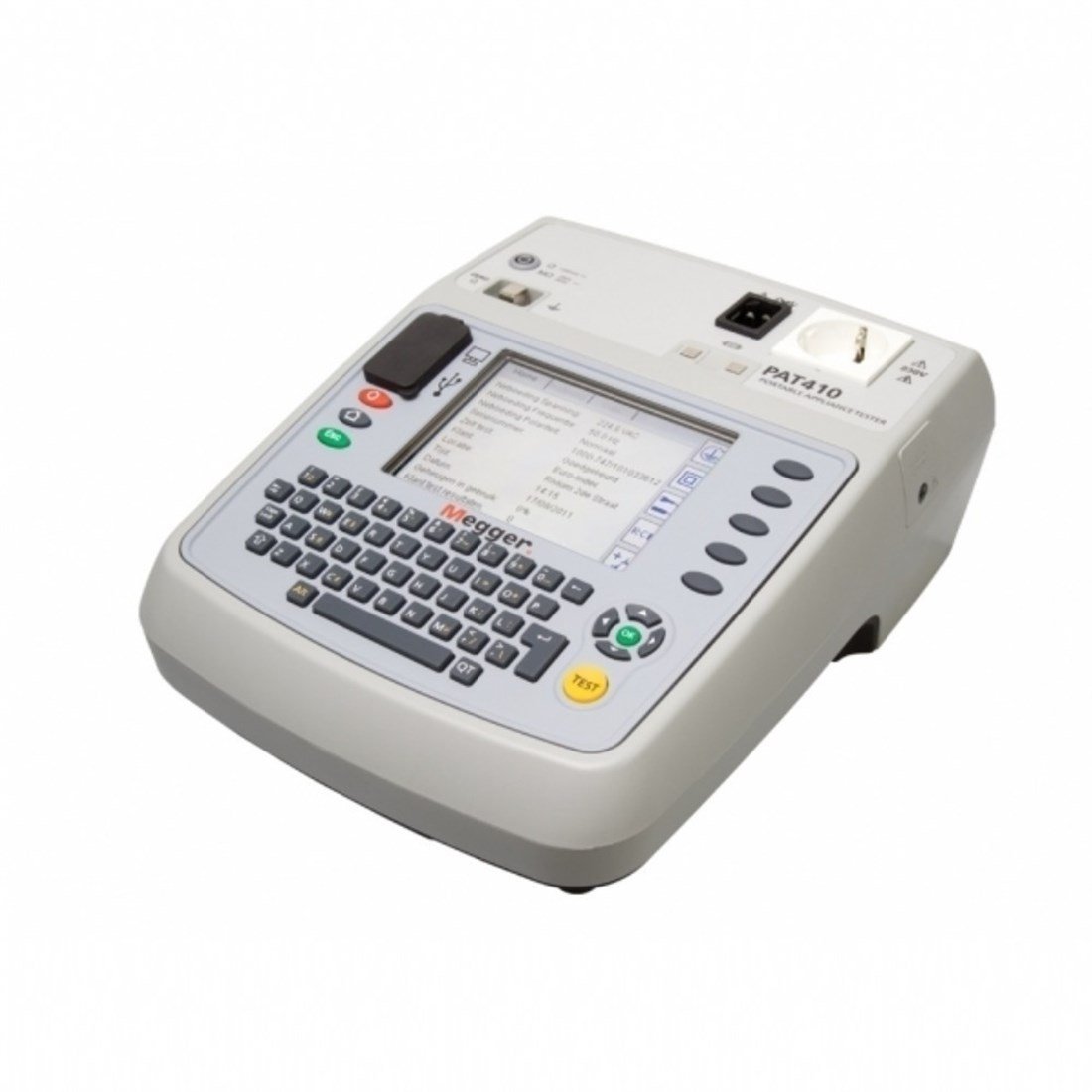

Megger PAT450 Elektriksel Güvenlik Test Cihazı
PAT-Tester, Koruyucu iletken direnci, İzolasyon dir., Bağlantı sürekliliği, Kaçak akım, Hafıza, Flash Test, USB
Genel Özellikler:
- 10.000 veri depolama, harici USB diske kaydetme
- Geniş 14 cm. ¼ VGA aydınlatmalı tam renkli ekran
- Tekrarlayan testler için yüksek duty cycle ile 200 mA, 10A ve 25A koruyucu iletken direnci testi (PAT410 için sadece 200mA)
- Seçilebilir PASS / FAIL limitleri sayesinde hatalar anında gösterilebilir
- İsteğe bağlı barkod tarayıcı ve yazıcı ile objelerin ID'lerini yazmak için zaman kaybetmezsiniz
- 230V veya 110V ile çalışma (PAT410 için sadece 230V)
- 1,5kV ve 3 kV ile yüksek gerilim testi (Sadece PAT450)
| Karşılaştırma Tablosu |
| |
PAT410 |
PAT450 |
| Besleme Voltajı |
|
|
| 230V |
? |
? |
| 110V |
|
? |
| Besleme ölçümü |
? |
? |
Koruyucu iletken direnci
Toprak Sürekliliği |
|
|
| 200 mA |
? |
? |
| 10 A |
|
? |
| 25 A |
|
? |
| İzolasyon Testi |
|
|
| 250 V |
? |
? |
| 500 V |
? |
? |
| Alternatif Kaçak Testleri |
|
|
| Düşük voltajlı test |
? |
? |
| Diferansiyel test |
? |
? |
| Dokunma akımı testi |
? |
? |
| Çalışma Testi |
|
|
| VA ölçümü |
? |
? |
| Uzatma Kablosu Testleri |
|
|
| Toprak Sürekliliği |
? |
? |
| İzolasyon |
? |
? |
| Polarite |
? |
? |
| Taşınabilir RCD testleri |
? |
? |
| Flash Test |
|
|
| 1,5 kV ve 3 kV |
|
? |
| Diğer Özellikler |
|
|
| Düşük profil, hafif |
? |
|
| Otomatik test rutini |
? |
? |
| Manuel test |
? |
? |
| Sigorta kontrolü |
? |
? |
| Renkli ekran |
? |
? |
| 110V test bağlantısı |
|
? |
| Ayarlanabilir test süreleri |
? |
? |
| Seçilebilir geçer limitler |
? |
? |
| Kablo saklama gözü |
? |
? |
| Cihaz üstünde 10.0000 veri depolama |
? |
? |
| USB stick üstüne aktarma |
? |
? |
| PowerSuite yazılımına uyum |
? |
? |
Teknik Özellikler:
Elektriksel Besleme Aralığı:
PAT410: 230 V ± 10% @ 50/60 Hz
PAT420, PAT450: 110 V ± 10% + 110 V
±10% @ 50/60 HZ
Toprak Sürekliliği Testi (10A ve 25A) (Sadece PAT450)
Açık devre voltajı: 9 V AC ± 10% ± 0.1 V
(Besleme: 230 V 50Hz)
Toprak sürekliliği direnci doğruluk oranı: ±5% ±3 digits (0 ... 0.49 Ω)
±5% ±5 digits (0.5 ... .99 Ω)
Toprak sürekliliği direnci çözünürlüğü: 10 mΩ (0 ... 1.99 Ω)
Gösterme aralığı: 0 ... 1.99 Ω
Süreklilik Testi (200mA)
Süreklilik Test Voltajı: 4.0 V d.c. -0% +10%
Doğruluğu: ±5% ±3 digits (0 ... 0.49 Ω)
±5% ±5 digits (0.5 ... 1.99 Ω)
Çözünürlük: 10 mΩ (1 ... 19.99 Ω)
Gösterme Aralığı: 0 ... 19.99 Ω
İzolasyon Testi (250V ve 500V)
İzolasyon direnci doğruluğu (230V): ±2% ±5 digits (0 ... 19.99 MΩ)
±5% ±10 digits (20 ... 99.99 MΩ)
Çözünürlük: 0.01 MΩ
Gösterme aralığı: 0 ... 99.99 MΩ
Düşük Voltajlı Kaçak Testi (Substitute Leakage Test)
Test voltajı ve frekansı: 40 V AC ±10% nominal şebeke frekansı
Kaçak akım doğruluğu: ±5% ±5 digits
Kaçak akım çözünürlüğü: 0.01 mA
Gösterme Aralığı: 0 ... 19.99 mA
Diferansiyel Kaçak Akım:
Test Voltajı: Nominal şebeke 230 V AC
Test Frekansı: Nominal şebeke 50/60 Hz
Diferansiyel kaçak akım doğruluğu: ±5% ± 0.05mA (1.0mA ... 9.99mA)
±5% ± 0.1mA (0.1mA ... 0.99mA)
Çözünürlük: 0.01 mA
Gösterme/Ölçüm Aralığı: 0.10mA ... 19.99mA
Test süresi: Seçilebilir (1 sn, 10 sn + ∞ )
Okuma 230 V + %10
Dokunma akımı testi
Test voltajı ve frekansı: Nominal şebeke beslemesi
Dokunma akımı doğruluğu: ±5% ±5 digits
Dokunma akımı çözünürlüğü: 0.01 mA
Gösterme Aralığı: 0 ... 10 mA
Operasyonel Test
Test voltajı ve frekansı: Nominal şebeke beslemesi
VA derecesi: 230 V 3700 VA
VA doğruluğu: ±5% ±10 digits (0 - 99 VA)
±5% ±50 digits (100 VA - 999 VA)
±5% ±100 digits (1000 VA - 3700 VA)
Çözünürlük: 1 VA (0 ... 3700 VA)
Gösterme Aralığı: 0 ... 3990 VA
Uzatma Kablosu Testi
Yaptığı Testler: Toprak sürekliliği, izolasyon ve polarite
Polarite test voltajı: 12 V
Polarite kontrolleri: Kablo OK
Faz nötr S/C
Faz nötr ters
Faz/nötr O/C
Flash Test (Yüksek Gerilim Testi, sadece PAT450)
Flash Test gerilimi: Sınıf 1 için 1500 V AC nominal
Sınıf 2 için 3000 V AC nominal
Flash Test akımı: <3.5 mA kısa devre @ 253 V
primer besleme voltajı
Doğruluk: ±5% ±5 dijit
Çözünürlük: 0.01 mA
Gösterme aralığı: 0 ... 3.0 mA
Taşınabilir RCD (Kaçak Akım Rölesi) Testi
Test Voltajı ve Frekansı: Nominal şebeke beslemesi
Test Akımı Doğruluğu: -8% ... -2% (1/2 x I)
+2% ... +8% (1 x I, 5 x I)
Atma Süresi Doğruluğu: ±1% ±5 digits
Atma Süresi Çözünürlüğü: 0.1 ms
Gösterme Aralığı: 0 ... 1999 ms (1/2 x I)
0 ... 300 ms (1 x I)
0 ... 40 ms (5 x I)
Sigorta Testi
Test Voltajı: 3.3 V
Uyarı: Sigorta iyiyse sesli uyarı
Çevresel Şartlar
Çalışma Sıcaklığı: -10 ... +50 ºC
Saklama Sıcaklığı: -20 ... +60 ºC
Koruma: IP40
Ağırlık
PAT410: 2.7 kg
PAT450: 5.0 kg
Boyutlar
PAT410: 145 (H) x 255 (W) x 320 (L)
PAT450: 180 (H) x 255 (W) x 320 (L)
Paket boyutu PAT410: 210 (H) x 280 (W) x 390 (L)
Güvenlik
IEC 61010-1: CAT II 300 V
EMC
IEC 61326-1: 2006
IEC 61326-2-2: 2005
