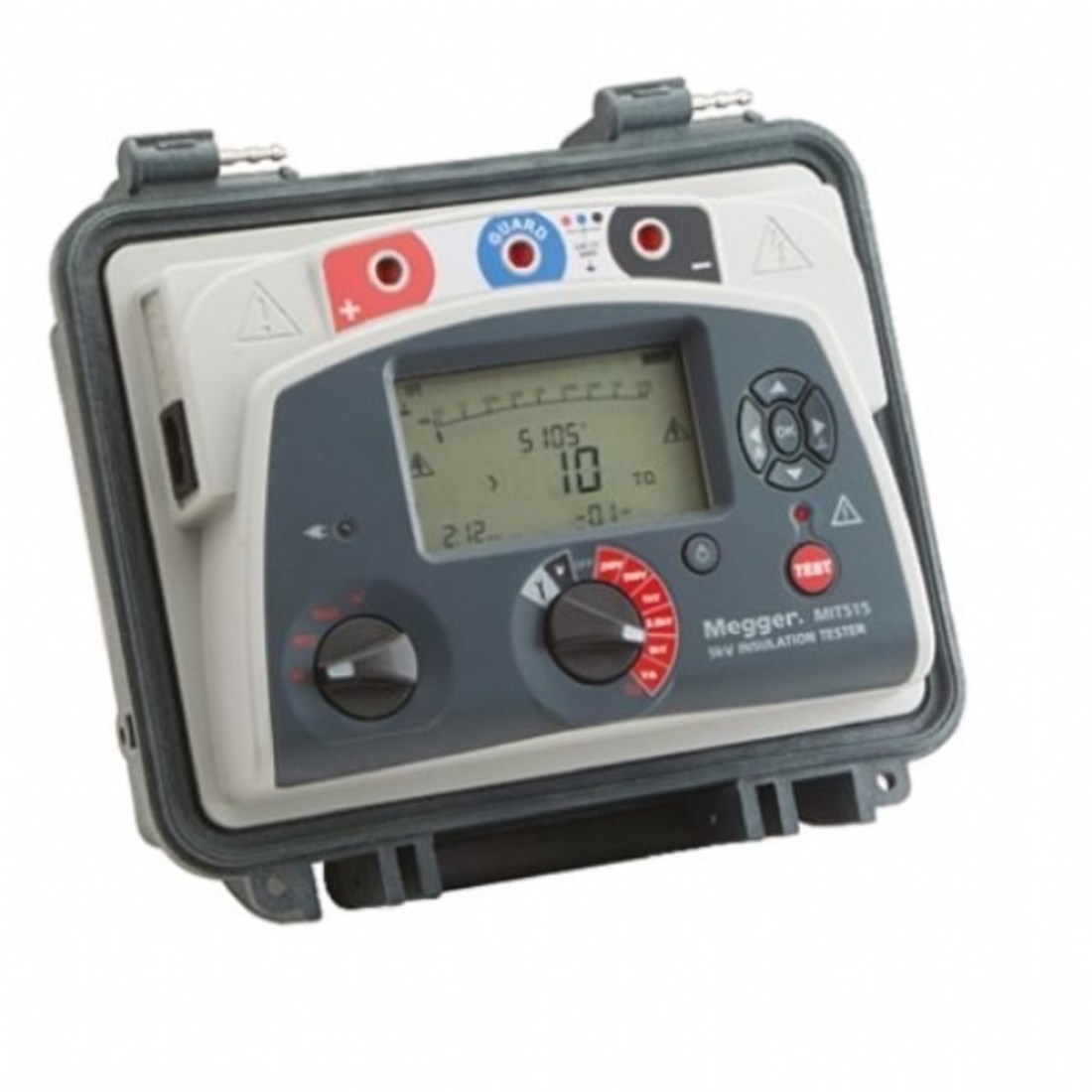

Megger MIT515 İzolasyon Test Cihazı 5kV (MEGGER-MIT515)

Megger MIT515 İzolasyon Test Cihazı 5kV


5kV, 10 TΩ, Dijital/Analog gösterge, IR, Zamanlı IR, DAR, PI



Dünyaca ünlü İngiliz MEGGER markasından 5kV İzolasyon Test Cihazı!

Genel Özellikler:

• 5kV - 10 T? İzolasyon testi
• Dijital/Analog gösterge
• IR, Zamanlı IR, DAR, PI Testleri
• 3mA'e kadar kısa devre akımı
• Yüksek parazit bağışıklığı
• Li-ion pil - Bir 100M yük ile 5 kV'da 6 saat kesintisiz test yapar, pil IEC 2133 standardını karşılar
• CATIV 600 V (3000 m'de)
• Arka aydınlatmalı geniş LCD ekran
• Voltmetre fonksiyonu (30 V - 660 V)

Teknik Özellikler:

• AC voltaj (otomatik kademe) 5 kV: 90-264 V rms, 47-63 Hz 100 VA
• Pil şarj süresi: 2.5 saat derin deşarj; 2 saat normal deşarj
• Pil ömrü: 100 MΩ yük ile 5 kV'da 4.5 saat (tipik) sürekli test
• Test voltajı kademeleri: 250 V, 500 V, 1000 V, 2500 V, 5000 V
• Ayarlanabilir test voltajı: 100 V'dan 1 kV'a 10 V'luk steplerle; 1 kV'dan 5 kV'a 25 V'luk steplerle
• Test voltaj doğruluğu: +4%, -0%, ±10 V nominal test voltajı, 1 GΩ yükle (0°C ... 30°C)
• Direnç kademeleri: 10 kΩ ... 10 TΩ 5 kV'da
• Doğruluk:

5000 V: 1MΩ'dan 1 TΩ'a ± %5 ; 1MΩ'dan 10 TΩ'a ±
2500 V: 1MΩ'dan 500 GΩ'a ± %5 ; 1MΩ'dan 5 TΩ'a ±
1000 V: 1MΩ'dan 200 GΩ'a ± %5 ; 1MΩ'dan 2 TΩ'a ±
500 V: 1MΩ'dan 100 GΩ'a ± %5 ; 1MΩ'dan 1 TΩ'a ±
250 V: 1MΩ'dan 50 GΩ'a ± %5 ; 1MΩ'dan 500 GΩ'a ±

• Ekran: Analog: 100 kΩ ... 10 TΩ ; Dijital: 10 kΩ ... Max.
• Kısa devre/şarj akımı: 3 mA @ 5 kV
• Kapasitör şarjı: <3 s/μF, 3 mA'den 5 kV'a
• Kapasitör aralığı: 0.01 nA'den 6 mA'e
• Kapasitans ölçüm doğruluğu: ±10% ±5 nF
• Akım aralığı: 0.01 nA'den 6 mA'e
• Akım doğruluğu: ±5% ±0.2 nA, bütün voltajlarda (23°C)
• Parazit: 3 mA, 450 V'dan 5 kV'a
• Voltmetre aralığı: 30 V ... 660 V AC veya DC, 45Hz – 65Hz
• Voltmetre doğruluğu: ±3%, ±3V
• Sayaç aralığı: 99 dak. 59 saniyeye kadar, minimum ayar 15 sn
• Test modları: IR, IR(t), DAR, PI
• Çalışma sıcaklığı: -20 °C ... 50 °C
• Saklama sıcaklığı: -25 °C ... 65 °C
• IP sınıfı: IP65 (kapağı kapalı), IP40 (kapağı açık)
• Boyutlar: L 315 mm x W 285 mm x H 181 mm
• Ağırlık: 4.5 kg
• Aksesuarlar: Güç kablosu, 3 m kablo seti, orta boy izolasyonlu klipsler
