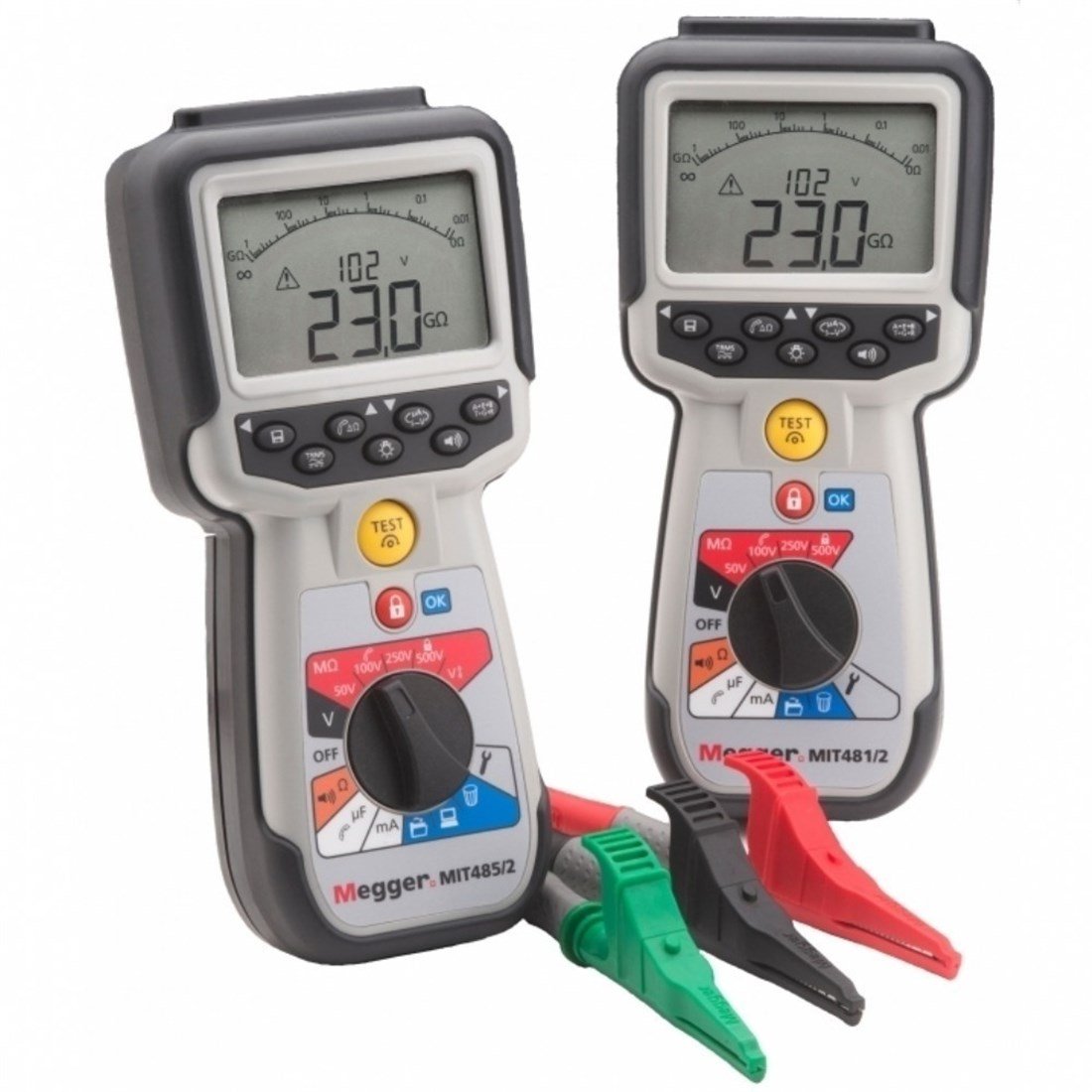

Megger MIT485/2 Telekom İzolasyon Test Cihazı 50V-1000V (MEGGER-MIT485-2)

Megger MIT485/2 Telekom İzolasyon Test Cihazı 50V-1000V

50V-1000V, 200 GΩ, Dijital/Analog gösterge, Süreklilik, Kapasitans



• 50 V'dan 1000V'a İzolasyon Testi
• 200 GΩ'a kadar direnç
• 75 V Test engelleme
• TRMS & DC Voltaj ölçümü
• 200 mA veya 20 mA'de Süreklilik Testi
• 10uF Kapasitans ölçümü
• Kapasitans ile Kablo uzunluğu
• Silikon test kabloları

İzolasyon Testi
Nominal Test Voltajları:
MIT481, 485: 50 V, 100 V, 250 V, 500 V, 1000 V

İzolasyon Direnci Aralıkları:
MIT481, 485: 200 GΩ

Doğruluk:
100 MΩ'a kadar tüm kademeler ±%2 ±2 dijit.
Diğer kademeler için:
1000 volt ±%3 ±2 dijit ±%0.2 per GΩ
500 volt ±%3 ±2 dijit ±%0.4 per GΩ
250 volt ±%3 ±2 dijit ±%0.8 per GΩ
100 volt ±%3 ±2 digits ±%2.0 per GΩ
50 volt ±%3 ±2 digits ±%4.0 per GΩ
Analog kademe: tüm kademe 1 GΩ

Kısa Devre Akımı: 2 mA +%0 -%50
Terminal voltajı: -%0 + ±1 V
EN61557 Çalışma aralığı: 0,10 MΩ - 1,00 GΩ
Kaçak akım aralığı: 10 µA 2000 µA
Kaçak akım: %10 ±3 dijit
Voltaj göstergesi: Anılan voltajın 3% ±3 digits ±0.5%'i
Polarizasyon İndeksi (PI): 10 dk / 1 dk oranında
Dielektrik Absorbsiyon Oranı (DAR): 60 sn / 30 sn oranında

Süreklilik Testi:

• Ölçüm aralığı: 0,01 Ω ... 99,9 Ω (0 ... 100 Ω analog göstergede)
• Doğruluk: ±2% ±2 digits (0 ... 100 Ω)
• Açık devre voltajı: 5 V ±1 V
• Test akımı:

205 mA (±5 mA)
(0.01 Ω to 9.99 Ω)
20 mA (±1 mA )
(10.0 Ω to 99.9 Ω)

• Kablo direnci sıfırlama:  9.99 Ω'a kadar
• Buzzer: Değişken limit: 1 Ω, 2 Ω, 5 Ω, 10 Ω, 20 Ω

Direnç:

• Ölçüm aralığı: 0,01 kΩ ... 1000 kΩ (0 ... 1 MΩ analog göstergede)
• Doğruluk:  50 kΩ'a kadar ±3% ±2 dijit, sonra ±2 dijit
• Açık devre voltajı: 5 V ±1 V
• Kısa devre voltajı: 1.5 mA ±0.2 mA

Voltaj aralığı:
0 ... 600 V DC ±2% ±2 dijit
10 mV ... 600 V TRMS sinusoidal (40 ... 400 Hz) ±2% ±2 dijit
0 ... 1000 V analog göstergede
Voltmetre: 25V AC veya DC'nin üstünde, kapalı konum hariç her kademede çalışır.
Frekans: 40-450 Hz (40 Hz - 99,9 Hz)
±%0.5 ±1 dijit (100 Hz ... 450 Hz)

Kapasitans Ölçümü:
Ölçüm aralığı: 100 pF ... 10 µF
Doğruluk: ± 5.0% ±2 dijit
Kapasitansla uzaklık:
Sadece MIT481 ve MIT485
Standart kapasitans ölçümü: 50nF/km
Kapasitans aralığı: 40 nF/km ... 60 nF/km

Sonuçları saklama
Kapasite: >1000 test sonucu
Download: Bluetooth ile kablosuz
Bluetooth sınıfı: Class II
Mesafe: 10m.'ye kadar


Genel:

• Dijital ekran + ark şeklinde analog benzeri görüntü
• Pil durumu
• Otomatik kapama
• Sert taşıma kabı
• CATIV 600 V
• Çalışma Sıcaklığı: -20ºC ... +55ºC
• Saklama Sıcaklığı: -30ºC ... +80ºC
• IP54
• Pil tipi: 5 x 1,5 V pil, IEC LR6 (AA, MN1500, HP7, AM3 R6HP) Alkaline NiMH şarjlı pil kullanılabilir.
• Pil ömrü: duty cycle 5 sn açık , 55 sn kapalıyken 2200 izolasyon testi @ 1000 V , 1 MΩ
• Ağırlık: 590 gr. sadece cihaz, 1.75 kg çantasıyla beraber
• Booyutlar: 220 x 92 x 50 mm sadece cihaz, 456 x 178 x 89 mm çantasıyla beraber
• Sigorta: Sadece yüksek kırılma kapasiteli, minimum HBC 50 kA, 500 mA (FF) 1000 V 32 x 6 mm seramik sigorta kullanılabilir. Cam sigorta kesinlikle kullanmayınız.
• EMC: IEC 61326-.1
