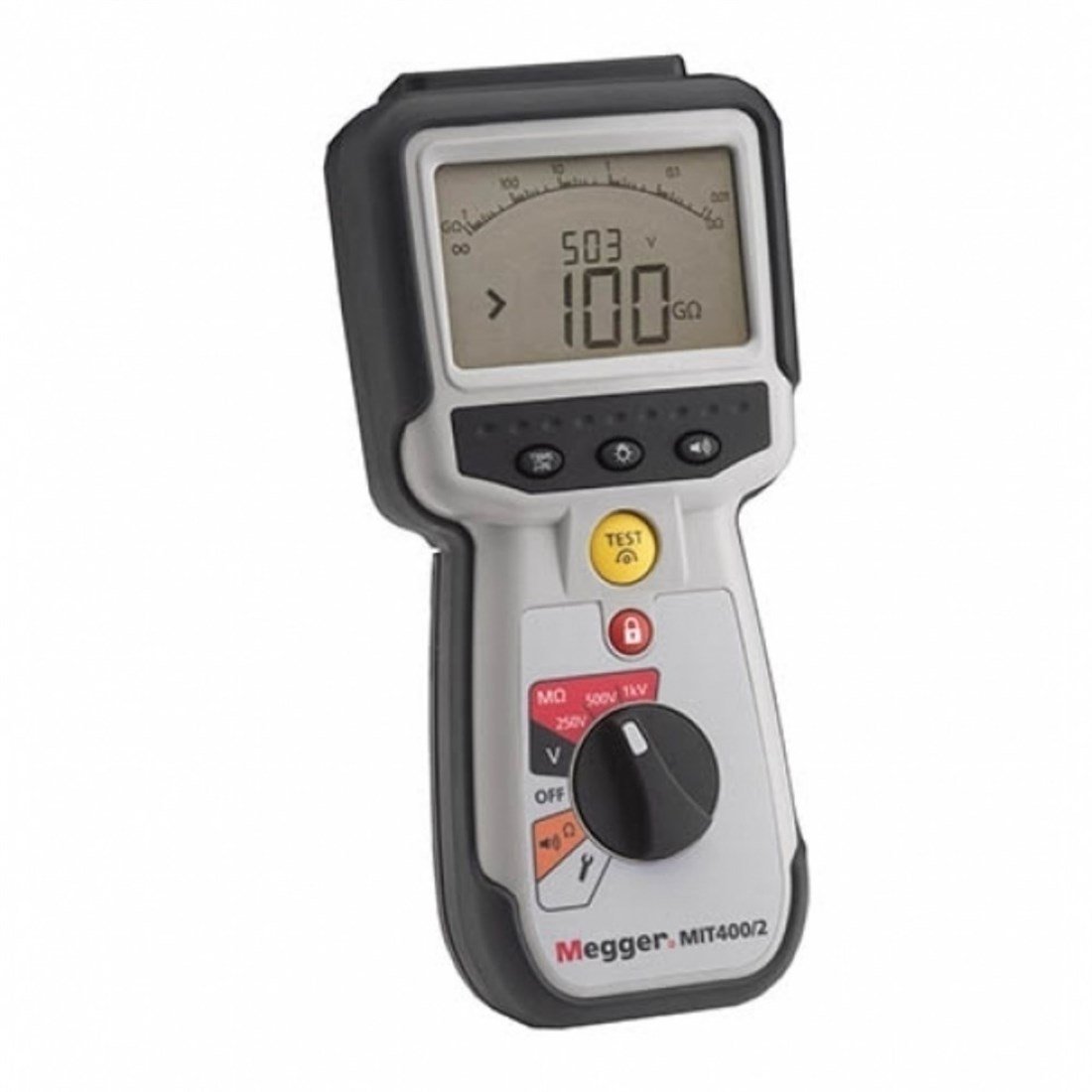

Megger MIT400/2 İzolasyon Test Cihazı 1000V (MEGGER-MIT400)

Megger MIT400/2 İzolasyon Test Cihazı 1000V

1000V, 200 GΩ, Dijital/Analog gösterge, 0,01 ?'da Süreklilik, PI/DAR ve Sayaç


• Elektriksel ve endüstriyel testler için dizayn edilmiştir
• 1000V - 200 G?'a kadar İzolasyon testi
• (YENİ) Stabilize edilmiş izolasyon test voltajı
• (YENİ) 0.01 Ω'dan 1 MΩ'a kadar süreklilik testi
• (YENİ) 100V'dan 1000V'a kadar ayarlanabilir İzolasyon Test Voltajı
• 600V AC/DC TrueRMS voltaj ölçümü
• Test sonuçlarının kaydedilmesi ve Bluetooth ile indirilmesi
• Canlı devre uyarısı (ekranda gerilim gösterimi) ve testin engellenmesi
• CAT IV 600 V & IP54
• Dijital/Analog gösterge
• PI/DAR ve Sayaç gösterimi
• 15 Hz - 450 Hz arası Frekans ölçümü
• Arka aydınlatma
• EN61557 standardına uygun

* Yukarıda belirtilen özelliklerin serinin hangi cihazlarında mevcut olduğunu görmek için lütfen aşağıdaki karşılaştırma tablosunu inceleyiniz.

İzolasyon Direnci Testi:

Test gerilimleri (Yeni)*
- 50 V, 100 V, 250 V, 500 V ve 1000 V

Değişken test gerilimi (Yeni)*
- 10 V ile 1000 V arasında ayarlanabilir test gerilimi.

%2 test gerilimi doğruluğu
- Çıkış test gerilimi, tolerans içerisinde veya -0% +2% arasında tutulur

BAŞARILI/BAŞARISIZ (PASS/FAIL) göstergesi (Yeni)*
- Gerilim eşiğine bağlı olarak BAŞARILI/BAŞARISIZ (PASS/FAIL) uyarısı gösterilir

Stabilize edilmiş test gerilimi
- Gerilim, test aralığının tamamı boyunca özellik değerleri içerisinde kalması için geri besleme kontrollüdür

Test gerilimi ekranı (Yeni)
- Gerçek test gerilimi, küçük dijital değer ekranında, ölçüm ise büyük dijital ekranda görüntülenir.

Ölçüm aralığı görüntüleme (Yeni) *
- Seçim sırasında test aralığı görüntülenir.

Ölçüm gerilimi ekranı
- Test sırasında ölçüm gerilimi görüntülenir

Analog yay gösterge
- Ekranda, hareket eden bir bobinin tepkisini taklit eden bir analog yay gösterge mevcuttur.

PI ve DAR*
- Polarizasyon İndeksi (PI) ve Dielektrik Absorbsiyon Oranı (DAR) işlevleri
- Polarizasyon İndeksi (PI): 10 dakika / 1 dakika oranı
- Dielektrik Absorbsiyon Oranı (DAR ): 60 saniye / 30 saniye oranı

Zamanlamalı Test*
- Zaman sınırlamalı otomatik test

Yüksek test aralığı
- 1000 V gerilimde 200 GΩ dirence kadar yalıtım testi.

Silikon uçlar
- Yüksek kaliteli esnek silikon test uçları, kullanım kolaylığı ve 5 GΩ üzeri GΩ aralıklarında ölçüm hatalarının önlenmesini sağlar.

Test önlemi
- (Kullanıcı tarafından ayarlanabilecek) 25, 30, 50, 75 veya 100 V üstü gerilimlerin tespit edilmesi durumunda, testi durdurur. Varsayılan değer 50 V’dir.

İzolasyon sesli ikazı (buzzer)
- İzolasyon direncinin, kullanıcının belirleyeceği, Kurulum menüsünden ayarlanabilen sınırın üzerinde olması durumunda, sesli ikazın çalması sağlanabilir.

Test kilidi
- Yalıtım testini devamlı olarak etkin durumda tutar.

* Modele bağlıdır

Test aralıkları, aşağıdaki gibi test gerilimine bağlı olarak 2 GΩ ile 200 GΩ arasındadır:

• 50 Volt. 10 GΩ
• 100 Volt. 20 GΩ
• 250 Volt. 50 GΩ
• 500 Volt. 100 GΩ
• 1000 Volt 200 GΩ
• Test gerilimine bağlı olarak 10 V ile 1000 V arası değişken

Süreklilik (Direnç) Testi:

Tek direnç aralığı (Yeni)
- 0,01 Ω ile 1,0 MΩarası tam otomatik tek aralık.

Çift yönlü test (Yeni)*
- Uçları yeniden bağlamadan otomatik çift yönlü test seçeneğidir.

200 mA veya 20 mA*
- 200 mA veya 20 mA devamlılık testi akımları mevcuttur. 20 mA test akımı, pil ömrünü önemli ölçüde artırır.

Uç boş
- Uç direnci dengelemesi (NULL), 10 Ωs dirence kadar çalışır.

Sesli ikaz
- sadece bir düğmeye basarak AÇILIR/KAPATILIR.

Sesli ikaz sınırı
- Devamlılık sesli ikazı sınır alarmı, devamlılık sesli ikazının çalacağı maksimum direncin ayarlanmasına olanak tanır. Bu ayar, 12 kademede 1 Ω ile 200 Ω arasına izin verir.

Gerilim Ölçümü

0,1 mV ve üstü çözünürlük ile 600 V AC veya DC değerine kadar gerçek RMS gerilim ölçümü.
- 600 V AC/DC değerine kadar dijital gerilim ölçümü
- 600 V AC/DC değerine kadar analog göstergeli ölçüm
- Gerilim ölçümü sırasında otomatik frekans görüntüleme

Ekran

Ekran üzerinde, Analog yay gösterge ve çift dijital değer ekranı bir aradadır:
- Analog yay göstergeli tam ekran
- Analog yay gösterge, dijital ekranda görülmeyen temel şarj dolum ve boşalma özelliklerini gösterir
- Tek uçlu gösterge “iğnesi”, döner bobinli bir sayaç ile aynı şekilde tepki verir.

Kurulum işlevleri, Sesli ikaz alarm sınırlarının, Devamlılık testi akımları, KΩ/MΩ/GΩ veya 104 /105 /106 kontrol edilmesini sağlar (Yeni)
Dual Dijital Ekran
- Tüm ana ölçüm sonuçlarının uygun bir şekilde görülebilmesi için büyük ana dijital değer ekranı
- Aşağıdakiler gibi ilave veriler için ikinci bir dijital ekran:
- Yalıtım testi gerilimi.
- Yalıtım kaçak akımı.
- Besleme frekansı (volt ölçümü yaparken).
- PI, DAR veya t ( t = Zamanlayıcı modu) gibi test modları.

Diğer Fonksiyonlar ve Özellikler

Hava koşullarına dayanıklılık - Her bir test cihazında, IP54 standardına uygun olarak sızdırmazlık sağlanmış olup, pil ve sigorta haznesi dahil olmak üzere, su sızma olasılığını azaltan, hava koşullarına dayanıklı bir kutu oluşturulmuştur.
Sert gövde - Çoklu kalıplanmış kauçuk, modifiye edilmiş dayanıklı ABS gövde üzerinde sert sarsıntı emici dış koruma ve mükemmel kavrama özelliklerini bir araya getirerek, kutunun neredeyse hiçbir koşuldan etkilenmemesini sağlar.
Piller - Cihaz, 6 adet standart Alkalin veya yeniden şarj edilebilir Nikel Metal Hidrid (NiMH) pil ile çalışmakta olup,1000 V gerilimde en az 3000 yalıtım testi gerçekleştirilmesini sağlar.
Tipik Uygulama Alanları

• Ticari Havacılık Elektroniği
• Kara, Deniz ve Havada askeri haberleşme
• İmalat/üretim hattı ürünleri
• Elektrostatik ölçüm
• Bileşen testleri
• Pil ile çalışan çekme ve kaldırma ekipmanları
