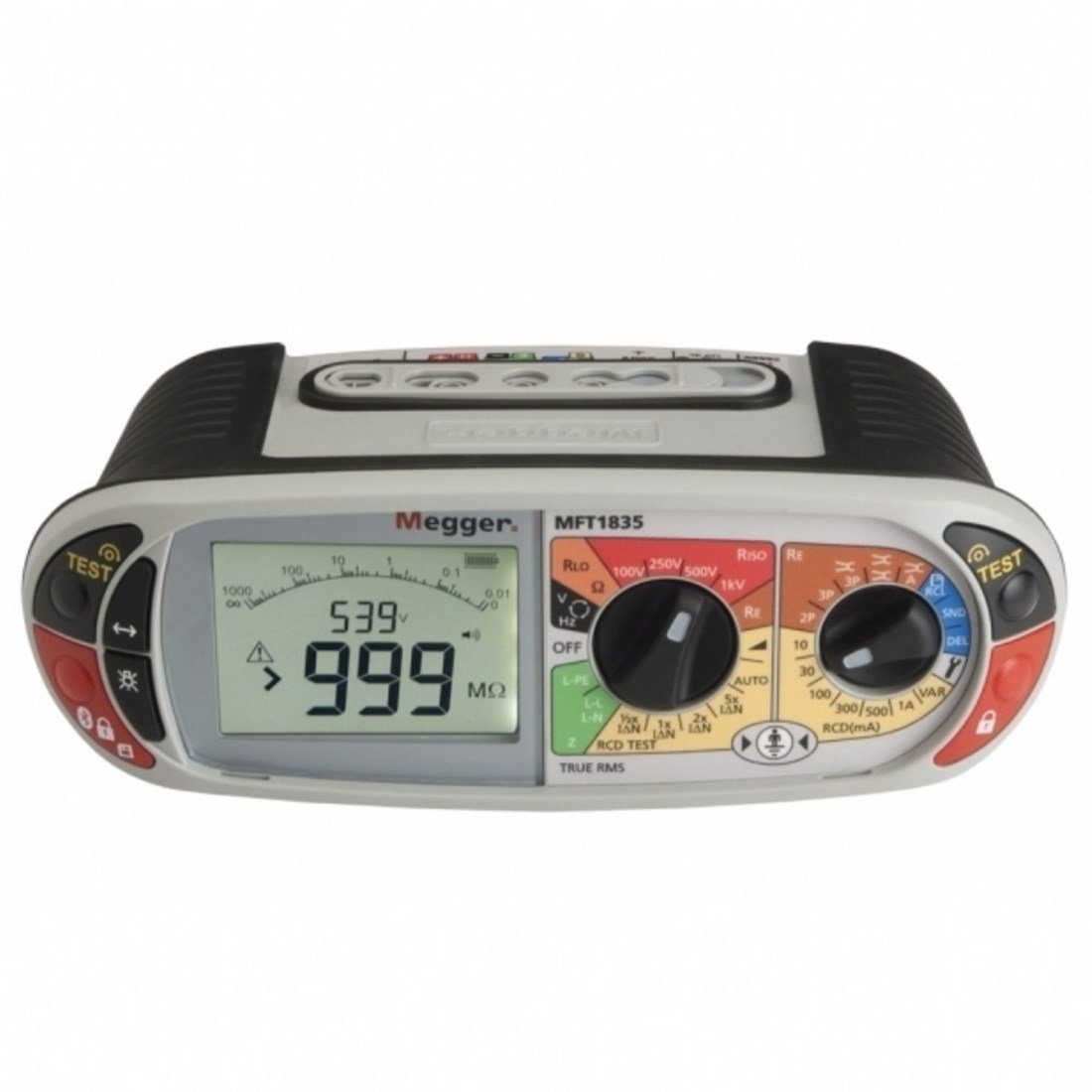

Megger MFT1835 10 Fonksiyonlu Test Cihazı
10 Fonksiyon, İzolasyon, Süreklilik, Loop, PFC, PSC, Voltaj, Frek., Faz sırası, RCD, Topraklama, Akım (opsiyonel), TrueRMS, Hafıza
İş Güvenliği Test Cihazı
Özellikler:
- Sistem voltajı ve frekans ölçümü (TrueRMS)
- 200 mA veya 15 mA Süreklilik direnci: Otomatik - TEST butonuna basmanız gerekmez yani iki elinizi de probları tutmak için kullanabilirsiniz.
- 100 kohm'a kadar Direnç kademesi: Hızlı süreklilik buzzerı ve seçilebilir eşikler
- Sigorta attırmayan Loop testi: Topraklama Loop Testi, 2 ve 3 telli sigorta attırmayan kademe,
- 20kA'e kadar PFC testi (Muhtemel Kaçak Akım Testi)
- RCD (Kaçak Akım Sigortası) Testleri: AC, A, S, B tipleri ve programlanabilir RCD'ler, 1/2 x I, 1 x I, 2 x I ve 5 x I, 3-fazlı RCD'ler, Hızlı rampa testi, Otomatik Test rutini, Hata (Dokunma) gerilimi ekranı
- 2 ve 3 problu topraklama ölçümü
- Opsiyonel aksesuarlarla barayı ayırmadan veya kazıksız topraklama direnci ölçümü
- Opsiyonel aksesuarlarla akım ölçümü
- Faz sırası testi
- Ekran aydınlatma
- Otomatik kapanma
- Fabrika kalibrasyon sertifikası
- CAT IV 300 V, IP54
- Toprak kazıkları ve iletkeni dahil
- Şarj edilebilir pil
- Hafıza (1000 veri) ve Bluetooth bağlantı
| İzolasyon Doğruluğu |
| 1000 Volt |
10 kΩ ~ 999 MΩ |
±3% ±2 digits |
| 500 Volt |
10 kΩ ~ 500 MΩ |
±3% ±2 digits |
| 250 Volt |
>500 MΩ ±10%
10 kΩ ~ 250 MΩ |
±4 digits
±3% ±2 digits |
| 100 Volt |
>250 MΩ ±10%
10 kΩ ~ 100 MΩ |
±4 digits
±3% ±2 digits |
| |
>100 MΩ ±10% |
±4 digits |
| Direnç ve Süreklilik |
| 0.01 Ω ~ 99.9 Ω |
±2% ±2 digits |
| 100 Ω ~ 99.9 kΩ |
±5% ±2 digits |
| Açık devre voltajı |
5 V ±1 V |
| Test akımı (0 Ω ~ 2 Ω) |
205 mA ± 5 mA |
RCD Testleri:
- 100 mA'e kadar Kaynak: 48 V ~ 480 V (45 Hz ~ 65 Hz)
- 1 A'e kadar Kaynak: 48 V ~ 280 V
- RCD tipleri: Tip AC, A, S, Tip B (sade DC)
- Sigorta attırmadan test: -10% ~ -0% ; (1/2xI)
- Sigorta attırılarak test: +0% ~ +10% ; (1xI, 2xI & 5xI)
- Rampa Testinde:
Dokunma voltajı: +5% +15% ±0.5 V ; (0 ~ 253 V)
Atma süresi: ±1% ±1 ms
Atma akımı: ±3%
10 mA ~ 50 mA'de 1 mA'lik adımlar
50 mA ~ 500 mA'de 5 mA'lik adımlar
500 mA ~ 1000 mA'de 10 mA'lik adımlar
Besleme Ölçümleri:
Voltaj:
10 V ~ 600 V (15 ~ 400 Hz) True RMS
±3% ± 1 V ±2 digits
Faz sırası göstergesi: L1-L2-L3 & L1-L3-L2
Frekans:
15 Hz ~ 99 Hz ±0.5% ±1 digit
100 Hz ~ 400 Hz ±2.0% ±2 digits
Frekans çözünürlüğü: 0.1 Hz
Güç Kaynağı: 1,2 V NiMH (şarj edilebilir 6 adet pil yanında). Şarj aleti yanındadır (yaklaşık 4 saat sürer).
Topraklama Testi:
Çözünürlük: 0.01 Ω
Akım: 0.45 mA or 4.5 mA
Parazit reddi: 20 V pk/pk (7 V rms)
Barayı Ayırmadan Test (opsiyonel aksesuarla):
(1.00 Ω ~ 1.999 kΩ)
±5.0% ±3 digits
Kazıksız Test (opsiyonel aksesuarla):
(1.00 Ω ~ 199 Ω)
±7.0% ±3 digits
Hafıza:
Kapasite: 1000 Veri
Bağlantı: Bluetooth
Güvenlik Standartları:
IEC 61010-1:2010
IEC 61010-30:2010
IEC 61010-031:2008
600 V Cat III / 300 V Cat IV (Maks. Fazdan faza 600 V)
IEC 61557:2007 bölüm 1'den10'a
EMC IEC61326 yayın 2 konum sınıfı B
Çalışma Sıcaklığı: -10 °C ~ +55 °C ; 90% R.H. +40 °C maks.
Saklama Sıcaklığı: -25 °C ~ +70 °C
Ağırlık: 1 kg (piller dahil, çanta hariç)
Boyutlar: 150 x 85 x 235 mm
