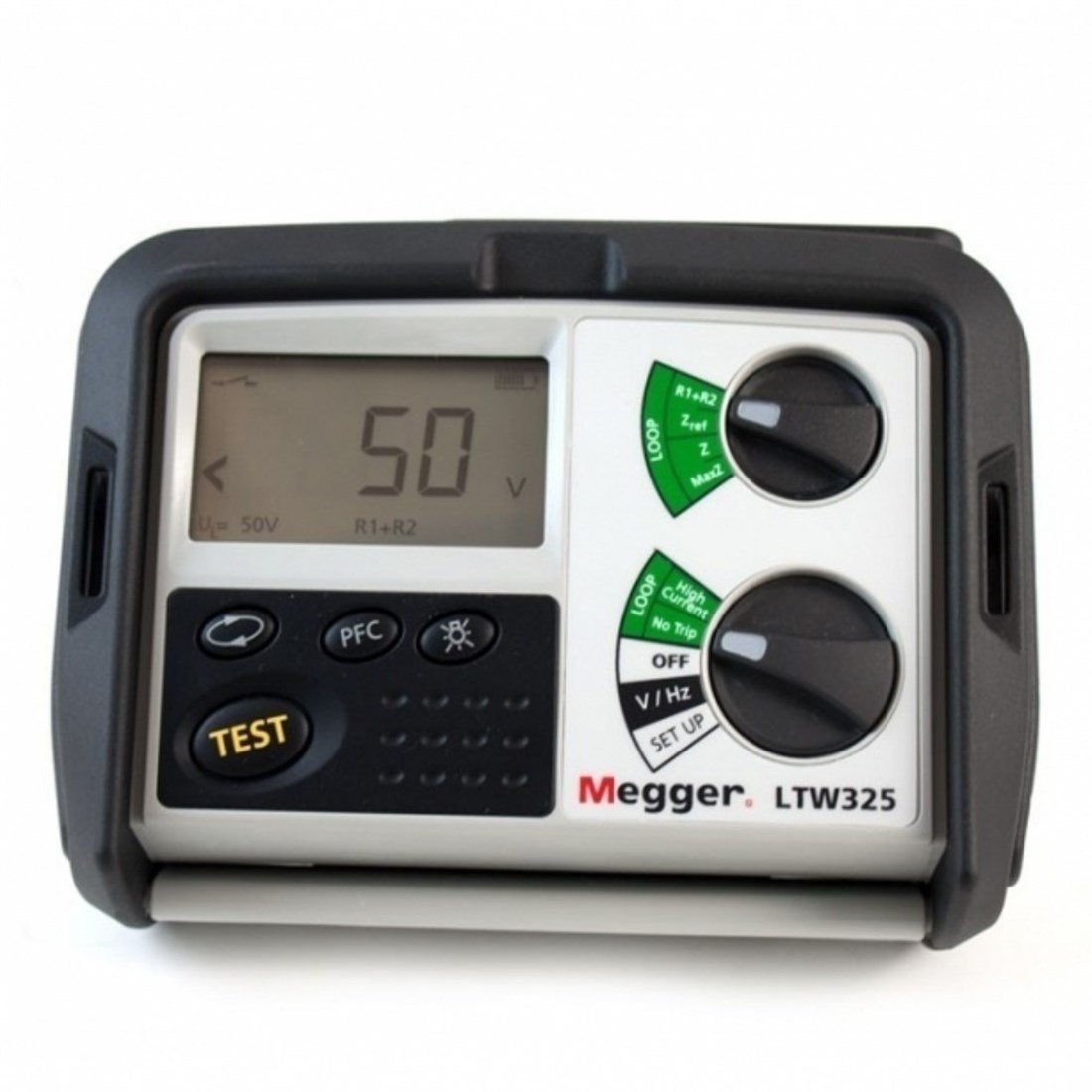

Megger LTW335 Loop Test Cihazı
Canlı LOOP Empedans Testi, 2-Telli test, Sigorta attırmaz, 50 V - 440 V, CATIV tesisat testi, PFC
- RCD’leri (30mA'e kadar olan Kaçak Akım Sigortaları) açtırmadan, 2-Telli Loop testi
- 50 V - 440 V operasyonu
- 110 V merkez bağlantı döngü testi
- CATIV tesisat testi
- Otomatik teste başlama fonksiyonu: Kablolar bağlandığı an test başlar, butona basmaya gerek yoktur.
- 0.001 Ω çözünürlük (LTW425)
Yapılan ölçümler:
- LTW315 - 2 Telli Loop empedans ölçümü
- LTW325 - 2 Telli + maxZ + (R1+R2)
- LTW335 - 2 Telli + maxZ + (R1+R2) + Download özelliği
- LTW425 - 2 Telli + maxZ + (R1+R2) + 0.001 Ω çözünürlük
2 Telli Loop Testi:
2 telli Loop testinde sadece 2 kablo kullanılır. Bu iki kablo şunlar olabilir:
- Fazdan toprağa
- Fazdan nötre
- Fazdan faza
Bu testte 3. bir tel bağlanmasına ihtiyaç duyulmaz, bu da yaşanabilecek karışıklıkları engeller. Test sonuçları 0.01 Ω çözünürlükte görüntülenir.
Sigorta attırmayan Loop Testi
LTW300 serisi, No-trip Loop testi yöntemini kullanarak, ≥30 mA RCD'leri attırmayacağının garantisini verir.
RCD korumalı 3 Faz devreleri de test edilebilir, çünkü tüm test modları tek ve üç fazlı sistemler üzerinde çalışır.
Loop testi yaklaşık 10 sn sürer. Cihazın sistemde test sonuçlarını etkileyebilecek bir parazitin olup olmadığını kontrol etmesi de bir 10 saniye daha sürebilir.
Yüksek Akım Loop Testi
RCD (Kaçak Akım Sigortası) olmayan sistemlerde yüksek akım testi uygulanmalıdır, çünkü RCD'yi attırma riski yoktur.
| |
LTW315 |
LTW325 |
LTW335 |
LTW425 |
| Loop Testi |
|
|
|
|
2 Telli attırmayan
Loop Testi |
✔ |
✔ |
✔ |
✔ |
2 Telli hızlı test
(yüksek akım) |
✔ |
✔ |
✔ |
✔ |
| 110 V - 280 V uygulamaları |
✔ |
✔ |
✔ |
✔ |
| 50 V - 440 V uygulamaları |
|
✔ |
✔ |
✔ |
| Fazdan faza test |
|
✔ |
✔ |
✔ |
| 20 KA PFC kademesi |
✔ |
✔ |
✔ |
✔ |
| 40 KA PFC kademesi |
|
|
|
✔ |
| 0.01 Ω çözünürlük |
✔ |
✔ |
✔ |
✔ |
| 0.001 Ω çözünürlük |
|
|
|
✔ |
| Otomatik parazit tespiti |
✔ |
✔ |
✔ |
✔ |
| Oto. Loop Testi Başlatma |
✔ |
✔ |
✔ |
✔ |
| Voltaj Ölçümü |
✔ |
✔ |
✔ |
✔ |
| Frekans Ölçümü |
✔ |
✔ |
✔ |
✔ |
| Max Zs göstergesi |
✔ |
✔ |
✔ |
✔ |
| R1+R2 göstergesi |
|
✔ |
✔ |
✔ |
| Genel Özellikler |
|
|
|
|
| Ekran Aydınlatma |
✔ |
✔ |
✔ |
✔ |
| Katlanır ön kapak |
✔ |
✔ |
✔ |
✔ |
IP54 Hava şartlarına
uygun kasa |
✔ |
✔ |
✔ |
✔ |
Şarj edilebilir pil
kullanılabilir |
✔ |
✔ |
✔ |
✔ |
| Test sonuçlarını saklama |
|
|
✔ |
|
| Test sonuçlarını indirme |
|
|
✔ |
|
| Krokodilli test kablo seti |
✔ |
✔ |
✔ |
✔ |
| Fiş uçlu test kablosu |
✔ |
✔ |
✔ |
✔ |
Fabrika çıkışlı
kalibrasyon sertifikası |
✔ |
✔ |
✔ |
✔ |
| IEC61010-1 300V CATIV |
✔ |
✔ |
✔ |
✔ |
| EN61557 |
✔ |
✔ |
✔ |
✔ |
Voltaj Ölçümü:
(Sadece AC) 50V - 440 V
Doğruluk: ±2% ±1V
Frekans Ölçümü:
Aralık: 25Hz - 99.99Hz
Doğruluk: ±0.1Hz
Loop testi:
Doğruluk:
+/-5% +/-0.03 ohms @ 230 V AC
+/-10% +/-0.03 ohms @ 100 V AC ve 300 V AC (LTW325 & LTW335)
+/-10% +/-0.03 ohms @ 100 V AC ve 280V (LTW315)
+/-10% +/-0.02 ohms (LTW425)
+/-15% +/-0.03 ohms @ 50 V AC (LTW325 & LTW335)
+/-15% +/- 0.03 ohms @ 50 V AC (LTW425)
No Trip (Sigorta attırmayan) Loop testi ve Yüksek Akım Loop Testi
Besleme:
LTW315 100V - 280V (49Hz - 50.1Hz)
LTW325,335 & 425 50V - 440V (49Hz - 50.1Hz)
Gösterilen direnç: 0.01 Ω ... 2000 Ω
Doğruluk: ±5% ±0.03 Ω
Nominal Test Akımı:
No-Trip loop testi 15 mA (nominal 230 V AC besleme ile)
Yüksek akım loop testi 4 A (nominal 230 V AC besleme ile)
EN61557
Çalışma kademesi: 0.30 Ω ... 1000 Ω
Yüksek Çözünürlüklü Loop Testi (sadece LTW425)
Besleme: 50 V to 440 V (50Hz)
Gösterge kademesi: 0.001 Ω - 2000 Ω
Doğruluk: ±5% ±0.01 Ω
Nominal Test Akımı: nominal 230 V beslemede 4 A
EN61557
Çalışma kademesi: 0.30 Ω - 1000 Ω
Muhtemel Kaçak Akım (PFC)
Muhtemel Kaçak Akım = Nominal besleme voltajı/Loop direnci
Maksimum kademe:
No trip (attırmayan) mod: 20 KA
Yüksek akım modu: 20 KA
Yüksek çözünürlük modu: 40 KA (sadece LTW425)
Doğruluk loop testinden ve voltaj ölçümünden türetilir.
Güvenlik
IEC61010
IEC61010-1'e uygun olarak dizayn edilmiştir.
CAT IV 300V'dan toprağa, fazdan faza 440 V'a uygun olarak dizayn edilmiştir.
600 V RMS AC'ye kadar sigrota ile korunmaktadır.
EN61557
EN61557 standardının şu bölümlerine uyumludur; 1000 V ac and 1500 V dc'ye kadar olan düşük voltaj sistemlerinde elektriksel güvenlik - koruyucu tedbirlerin testi, ölçülmesi ve izlenmesi için ekipman:
Part1- Genel Koşullar
Part3- Loop direnci
EMC
IEC61326-1 standartlarıyla uyumlu.
Güç Kaynağı
Pil: 8 x 1,5 V IEC LR6 tip(AA alkalin).
Şarj edilebilir: 8 x 1.2V NiCd veya NiMH pil.
Pil ömrü: 2000 artarda test
Ağırlık: 1000g ±%10 test kabloları hariç
Boyutlar: 203 x 148 x 78 mm
