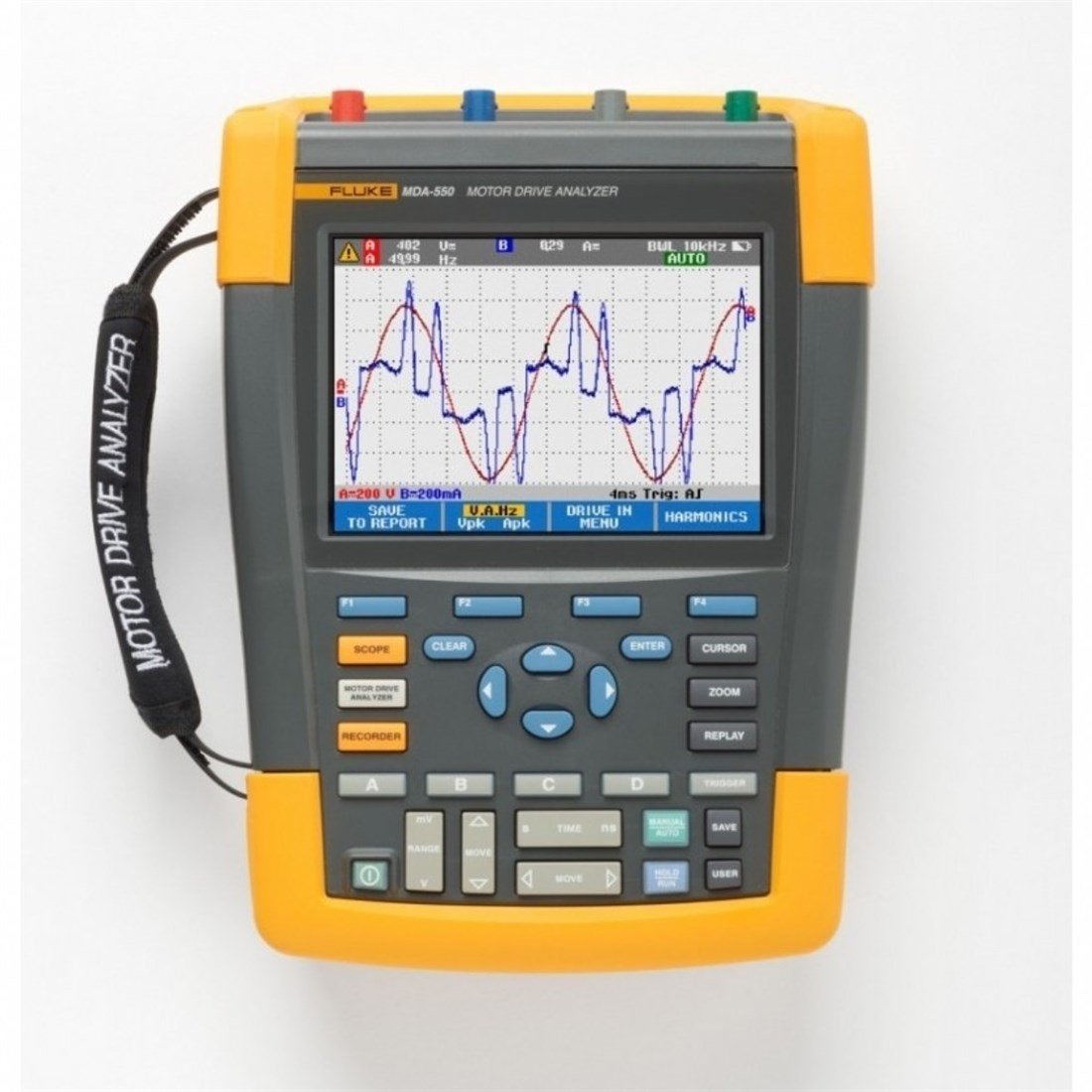

Yeni Fluke MDA 510 ve MDA 550 Motor Drive Analyzer (Motor Tahrik Analiz Cihazı) sorun giderme
işlemlerini kolaylaştırırken zaman tasarrufu sağlar ve karmaşık ölçümler ayarlama zorluklarını ortadan
kaldırır. Motor tahriki ile ilgili karmaşık sorun giderme işlemlerini, güvenilir ve tekrarlanabilir sonuçlar veren
rehberli test ayarları ve otomatik tahrik ölçümleriyle kolaylaştırın. Bir test seçmeniz yeterlidir; adım adım
rehberli ölçümler, gerilim ve akım bağlantılarını nerede yapmanız gerektiğini gösterirken önceden
ayarlanmış ölçüm profilleri, DC bara ve motorun kendisi de dahil olmak üzere girişten çıkışa her bir kritik
motor tahriki bölümü için ihtiyacınız olan tüm verileri yakalamanızı sağlar. MDA-500 Serisi, hem temel
hem de gelişmiş ölçümlerde size destek sağlar. Yerleşik rapor oluşturucu ile raporları hızlı ve kolay bir
şekilde bulunduğu ve bırakıldığı haliyle güvenle oluşturabilirsiniz.
MDA-510 ve MDA-550, ideal ve taşınabilir motor tahriki analiz test araçlarıdır ve inverter tipi motor tahriki
sistemlerinde görülen tipik sorunları güvenli şekilde belirlemeye ve gidermeye yardımcı olabilir.
| Ölçüm ve Analiz Kombinasyonları |
| Test noktası |
Alt grup |
Değer 1 |
Değer 2 |
Değer 3 |
Değer 4 |
| Motor tahriki girişi |
| Gerilim ve akım |
| Faz-faz |
V-A-Hz |
V ac+dc |
A ac+dc |
Hz |
|
| |
V tepe değeri |
V tepe değeri maksimum |
V tepe değeri minimum |
V tepe değeri-tepe değeri |
Crest faktörü |
| |
A tepe değeri |
A tepe değeri maksimum |
A tepe değeri minimum |
A tepe değeri-tepe değeri |
Crest faktörü |
| Faz-topraklama |
V-A-Hz |
V ac+dc |
A ac+dc |
Hz |
|
| |
V tepe değeri |
V tepe değeri maksimum |
V tepe değeri minimum |
V tepe değeri-tepe değeri |
Crest faktörü |
| |
A tepe değeri |
A tepe değeri maksimum |
A tepe değeri minimum |
A tepe değeri-tepe değeri |
Crest faktörü |
| Gerilim dengesizliği |
Dengesizlik |
V ac+dc |
V ac+dc |
V ac+dc |
Dengesizlik |
| |
Tepe değeri |
V tepe değeri-tepe değeri |
V tepe değeri-tepe değeri |
V tepe değeri-tepe değeri |
|
| Akım dengesizliği |
Dengesizlik |
A ac+dc |
A ac+dc |
A ac+dc |
Dengesizlik |
| Tepe değeri |
A tepe değeri-tepe değeri |
A tepe değeri-tepe değeri |
A tepe değeri-tepe değeri |
|
| Motor tahriki DC bara |
| DC |
|
V dc |
V tepe değeri-tepe değeri |
V tepe değeri maksimum |
|
| Dalgalanma |
|
V ac |
V tepe değeri-tepe değeri |
Hz |
|
| Motor tahriki çıkışı |
| Gerilim ve akım (filtrelenmiş) |
V-A-Hz |
V PWM |
A ac+dc |
Hz |
V/Hz |
| Gerilim dengesizliği Akım dengesizliği |
V tepe değeri |
V tepe değeri maksimum |
V tepe değeri minimum |
V tepe değeri-tepe değeri |
Crest faktörü |
| |
A tepe değeri |
A tepe değeri maksimum |
A tepe değeri minimum |
A tepe değeri-tepe değeri |
Crest faktörü |
| |
Dengesizlik |
V PWM |
V PWM |
V PWM |
Dengesizlik |
| |
Tepe değeri |
V tepe değeri-tepe değeri |
V tepe değeri-tepe değeri |
V tepe değeri-tepe değeri |
|
| |
Dengesizlik |
A ac+dc |
A ac+dc |
A ac+dc |
Dengesizlik |
| |
Tepe değeri |
A tepe değeri-tepe değeri |
A tepe değeri-tepe değeri |
A tepe değeri-tepe değeri |
|
