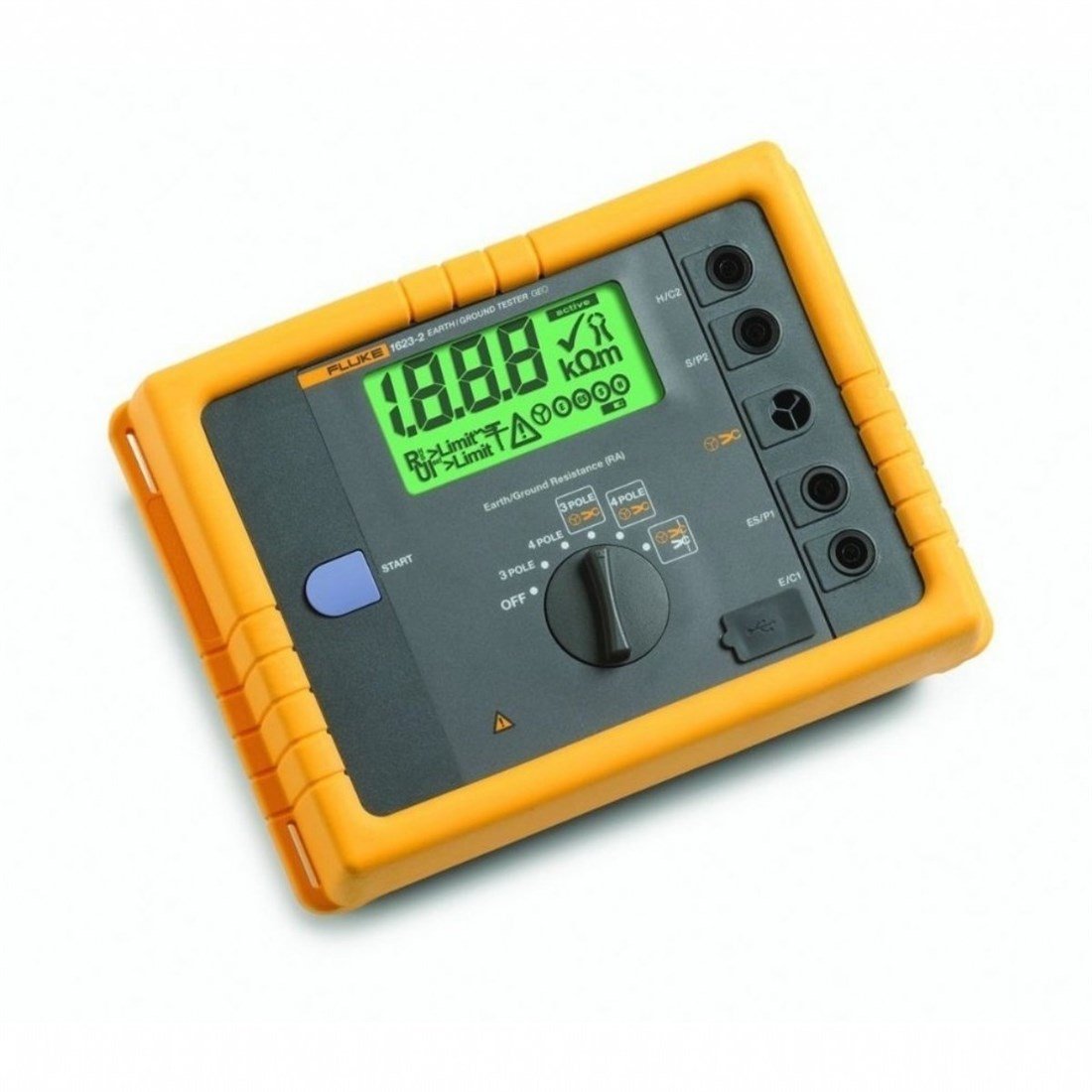

| Ayrıntılı Teknik Özellikler |
| Genel |
| Ekran:1999 basamaklı LCD |
Özel semboller içeren ekran; basamak yüksekliği 25 mm, floresan arkadan aydınlatma |
| Kullanıcı arabirimi |
Tek TURN and START (Döndür ve Başlat) düğmesi konseptiyle anında ölçüm. Tek işletim elemanı döner anahtar ve START (Başlat) düğmesidir |
| Sağlam, su ve toz geçirmez |
Cihaz, sert ortam koşullarına göre tasarlanmıştır (lastik koruyucu kılıf, IP56) |
| Bellek |
USB portu üzerinden erişilebilen ve 1500 kayda kadar saklayabilen dahili bellek depolama |
| Sıcaklık Aralığı |
| Çalışma sıcaklığı |
-10°C ila 50°C (14°F ila 122°F) |
| Depolama sıcaklığı |
-30°C ila 60°C (-22°F ila 140°F) |
| Sıcaklık katsayısı |
± değerin %0,1'i/°C <18°C >28°C |
| Yapısal hata |
Referans sıcaklık aralığını ifade eder ve 1 yıl süreyle garantilidir |
| Çalışma hatası |
Çalışma sıcaklığı aralığını ifade eder ve 1 yıl süreyle garantilidir |
| İklim sınıfı |
C1 (IEC 654-1), -5°C - +45°C (23°F - +115°F), %5?- %95?RH |
| Koruma tipi |
EN60529'a göre kutu için IP56, pil yuvası kapağı için IP40 |
| Güvenlik |
Çift ve/veya güçlendirilmiş yalıtım ile koruma. Maks. 50 V topraklama. IEC61010-1: 300V CAT II, Kirlilik derecesi 2 |
| EMC (emisyon bağışıklığı) |
IEC61326-1: Taşınabilir |
| Kalite sistemi |
DIN ISO 9001’e uygun olarak geliştirilmiş, tasarlanmış ve üretilmiş |
| Harici gerilim |
V harici, maks. = 24 V (dc, ac < 400 Hz), daha yüksek değerler için ölçüm yasaklanmıştır |
| V harici reddetme |
> 120 dB (162?3, 50, 60, 400 Hz) |
| Ölçüm süresi |
Tipik 6 saniye |
| Maks. aşırı yük |
250 V rms (yanlış kullanım için) |
| Yardımcı güç |
6 x 1,5 V Alkalin (tip AA LR6) |
| Pil ömrü |
Tipik > 3000 ölçüm |
| Boyutlar (GxYxD) |
250 mm x 133 mm x 187 mm (9,75 inç x 5,25 inç x 7,35 inç) |
| Ağırlık |
Piller dahil 1,1 kg (2,43 lb) Taşıma kutusundaki aksesuarlar ve piller dahil
7,6 kg (16,8 lb) |
| RA 3 Kutuplu Topraklama Direnci Ölçümü (IEC 1557-5) |
| Anahtar konumu |
R A 3 kutuplu |
| Çözünürlük |
0,001 ? ila 10 ? |
| Ölçüm aralığı |
0,020 ? ila 19,99 k? |
| Hassaslık |
± (değerin %2'si + 3 basamak) |
| Çalışma hatası |
± (değerin %5'i + 3 basamak) |
| Ölçüm İlkesi: Akım ve Gerilim Ölçümü |
| Ölçüm gerilimi |
Vm = 48 V ac |
| Kısa devre akımı |
> 50 mA |
| Frekans ölçümü |
128 Hz |
| Prob direnci (R S) |
Maks 100 k? |
| Yardımcı topraklama elektrodu direnci (R H) |
Maks 100 k? |
| Ek R H ve R hatasıS |
R H[k?]•••R S[k?]/R A[?]•••%0,2 |
Hata göstergesi ile R S ve R H'nin izlenmesi.
Otomatik aralık seçimi.
Akım pensinden geçen akım çok düşükse ölçüm gerçekleştirilmez. |
| R A 4 Kutuplu Topraklama Direnci Ölçümü (IEC 1557-5) |
| Anahtar konumu |
R A 4 kutuplu |
| Çözünürlük |
0,001 ? ila 10 ? |
| Ölçüm aralığı |
0,020 ? ila 19,99 k? |
| Hassaslık |
± (değerin %2'si + 3 basamak) |
| Çalışma hatası |
± (değerin %5'i + 3 basamak) |
| Ölçüm İlkesi: Akım ve Gerilim Ölçümü |
| Ölçüm gerilimi |
Vm = 48 V ac |
| Kısa devre akımı |
> 50 mA |
| Frekans ölçümü |
128 Hz |
| Prob direnci (R S +R ES) |
Maks 100 k? |
| Yardımcı topraklama elektrodu direnci (R H) |
Maks 100 k? |
| Ek R H ve R hatasıS |
R H[k?]•••R S[k?]/R A[?]•••%0,2 |
Hata göstergesi ile R S ve R H'nin izlenmesi.
Otomatik aralık seçimi. |
| Akım Pensi ile RA 3 Kutuplu Seçmeli Topraklama Direnci Ölçümü (Pens ile A R) |
| Anahtar konumu |
R A Pens ile 3 kutuplu |
| Çözünürlük |
0,001 ? ila 10 ? |
| Ölçüm aralığı |
0,020 ? ila 19,99 k? |
| Hassaslık |
± (değerin %7'si + 3 basamak) |
| Çalışma hatası |
± (değerin %10'u + 5 basamak) |
|
Ölçüm İlkesi: Akım/Gerilim Ölçümü (Harici Akım Pensi ile)
|
| Ölçüm gerilimi |
Vm = 48 V ac |
| Kısa devre akımı |
> 50 mA |
| Frekans ölçümü |
128 Hz |
| Prob direnci (R S) |
Maks 100 k? |
| Yardımcı topraklama elektrodu direnci (R H) |
Maks 100 k? |
Hata göstergesi ile R S ve R H'nin izlenmesi.
Otomatik aralık seçimi.
Akım pensinden geçen akım çok düşükse ölçüm gerçekleştirilmez. |
| Akım Pensi ile RA 4 Kutuplu Seçmeli Topraklama Direnci Ölçümü (Pens ile A R) |
| Anahtar konumu |
R A Pens ile 4 kutuplu |
| Çözünürlük |
0,001 ? ila 10 ? |
| Ölçüm aralığı |
0,020 ? ila 19,99 k? |
| Hassaslık |
± (değerin %7'si + 3 basamak) |
| Çalışma hatası |
± (değerin %10'u + 5 basamak) |
| Ölçüm İlkesi: Akım/Gerilim Ölçümü (Harici Akım Pensi ile) |
| Ölçüm gerilimi |
Vm = 48 V ac |
| Kısa devre akımı |
> 50 mA |
| Frekans ölçümü |
128 Hz |
| Prob direnci (R S) |
Maks 100 k? |
| Yardımcı topraklama elektrodu direnci (R H) |
Maks 100 k? |
Hata göstergesi ile R S ve R H'nin izlenmesi.
Otomatik aralık seçimi.
Akım pensinden geçen akım çok düşükse ölçüm gerçekleştirilmez. |
| Kazıksız Topraklama Devresi Ölçümü (2 Pens) |
| Anahtar konumu |
R A 2 pens ile 4 kutuplu |
| Çözünürlük |
0,001 ? ila 10 ? |
| Ölçüm aralığı |
0,020 ? ila 19,99 k? |
| Hassaslık |
± (değerin %7'si + 3 basamak) |
| Çalışma hatası |
± (değerin %10'u + 5 basamak) |
| Ölçüm İlkesi: İki Akım Transformatörü Kullanılarak Kapalı Devrelerde Kazıksız Direnç Ölçümü |
| Ölçüm gerilimi |
Vm = 48 V ac |
| Frekans ölçümü |
128 Hz |
| Parazit akımı (I HARİCİ) |
Maks. I HARİCİ = 10 A (ac) (R A < 20 ?) |
| Maks. I HARİCİ = 2 A (ac) (R A > 20 ?) |
Otomatik aralık seçimi.
Kazıksız topraklama devresi ölçümleriyle ilgili bilgiler, yalnızca belirtilen minimum uzaklıkta önerilen akım pensleriyle birlikte kullanıldığında geçerlidir.
|
