Donanım
İşlemci
• RTL8197DN (660 MHz)
Veri deposu
• 64 MB, DDR2
flaş
• 8 MB, SPI
Arayüzler
• 1000BASE-X SFP WAN bağlantı noktası
• 4 10 / 100BASE-TX LAN bağlantı noktası
LED'ler
• GÜÇ
• İNTERNET
• WLAN
• WPS
• 4 LAN LED'i
Düğmeler
• açmak / kapatmak için AÇMA / KAPAMA butonu
• Varsayılan fabrika ayarlarına dönmek için SIFIRLAMA butonu
• Kablosuz bağlantı kurmak ve kablosuz ağı etkinleştirmek / devre dışı bırakmak için WPS butonu
Anten
• İki harici ayrılabilir anten (5dBi kazanç)
MIMO
• 2 x 2
Güç bağlantısı
• Güç girişi konektörü (DC)
Yazılım
WAN bağlantı tipleri
• PPPoE
• IPv6 PPPoE
• PPPoE İkili Yığın
• Statik IPv4 / Dinamik IPv4
• Statik IPv6 / Dinamik IPv6
• PPPoE + Statik IP / Dinamik IP
• PPTP / L2TP + Statik IP
• PPTP / L2TP + Dinamik IP
Ağ fonksiyonları
• İnternet bağlantısı için IEEE 802.1X'in desteklenmesi
• DHCP sunucusu / röle
• IPv6 adres ataması için durum bilgisi olmayan / Durumsuz mod, IPv6 ön ek yetkilendirme
• LAN IP adresinin otomatik olarak alınması (erişim noktası / tekrarlayıcı / istemci modları için)
• DNS rölesi
• Dinamik DNS
• Statik IP yönlendirme
• Statik IPv6 yönlendirme
• IGMP Proxy
• RIP
• UPnP IGD
desteği • VLAN desteği
• WAN ping yanıtı
• SIP ALG
desteği
• RTSP desteği • WAN rezervasyonu
• Hız, dubleks modu ve akış kontrolü özerkliği / Her Ethernet portu için manuel hız ve çift yönlü mod ayarı
• Yönlendiricinin her portu için maksimum TX hızının ayarlanması
• Dahili UDPXY uygulaması
Güvenlik duvarı işlevleri
• Ağ Adresi Çevirisi (NAT)
• Durumlu Paket Denetimi (SPI)
• IP filtresi
• IPv6 filtresi
• MAC filtresi
• URL filtresi
• DMZ
• ARP ve DDoS saldırılarının önlenmesi
• Sanal sunucular
• Dahili Yandex.DNS web içeriği filtreleme hizmeti
VPN
• IPSec / PPTP / L2TP / PPPoE geçiş
• IPSec tünelleri
yönetim
• TELNET / WEB (HTTP / HTTPS) aracılığıyla ayarlara yerel ve uzaktan erişim
• Yapılandırma ve yönetim için iki dilli web tabanlı arayüz (Rusça / İngilizce)
• Bağlantı sorunları hakkında bildirim ve ayarlara otomatik yönlendirme
• Web tabanlı arayüz üzerinden bellenim güncellemesi
• Yeni üretici yazılımı sürümünde otomatik bildirim
• Konfigürasyonu dosyaya / dosyaya kaydetme / geri yükleme
• Uzak günlük kaydı desteği
• Sistem saatinin NTP sunucusu ve manuel saat / tarih ayarı ile otomatik senkronizasyonu
• Ping işlevi
• Traceroute yardımcı programı
• TR-069 istemcisi
Kablosuz Modül Parametreleri
Standartlar
• IEEE 802.11b / g / n
Frekans aralığı
• 2400 ~ 2483,5 MHz
Kablosuz bağlantı güvenliği
• WEP
• WPA / WPA2 (Kişisel / Kurumsal)
• Ortak filtre
• WPS (PBC / PIN)
Gelişmiş işlevler
• İstemci modu desteği
• WMM (Wi-Fi QoS)
• Bağlı Wi-Fi istemcileri hakkında bilgi
• Gelişmiş ayarlar
• Wi-Fi istemcilerinin akıllı ayarı
• Konuk Wi-Fi
• Kablosuz ağ için
ücret sınırlaması / ayrı MAC adresleri ortam koşullarına uygun kanal bant genişliği (20/40 Birliktelik)
Kablosuz bağlantı hızı
• IEEE 802.11b: 1, 2, 5.5 ve 11
Mbps
• IEEE 802.11g: 6, 9, 12, 18, 24, 36, 48 ve 54Mbps • IEEE 802.11n: 6,5 - 300Mbps (MCS0 - MCS15 arasında)
Verici çıkış gücü
Verici çıkış gücünün maksimum değeri, ülkenizde uygulanan radyo frekansı düzenlemelerine bağlıdır.
• 802.11b (oda sıcaklığında tipik 25 ° C)
1, 2, 5.5, 11 Mbps'de 15dBm
• 802.11g (oda sıcaklığında 25 ° C sıcaklıkta)
6, 9, 12, 18, 24, 36, 48, 54Mbps'de 15dBm
• 802.11n (oda sıcaklığında 25 ° C sıcaklıkta)
HT20 / HT40
MCS0 / 1/2/3/4/5/6/7/8/9/10/11/12/13 / 14'te 15dBm
MCS7 / 15'te 14dBm
Alıcı Duyarlılığı
• 802.11b (oda sıcaklığında 25 ° C'de PER =% 8'de tipik)
-84dBm 1, 2Mbps'de
5.5 Mbps'de -82dBm
-79dBm, 11Mbps'de
• 802.11g (tipik olarak oda sıcaklığında 25 ° C de PER =% 10)
6Mbps'de -82dBm
-81dBm, 9 Mbps'de
-79dBm, 12Mbps'de
18Mbps'de -77dBm
24Mbps'de -74dBm
-70dBm 36Mbps'de
-66dBm, 48Mbps'de
-65dBm - 54Mbps
• 802.11n (tipik olarak oda sıcaklığında 25 ° C de PER =% 10)
HT20
-82dBm, MCS0 / 8’de
-79dBm, MCS1 / 9'da
MCS2 / 10'da -77dBm
-74dBm, MCS3 / 11'de
-70dBm, MCS4 / 12'de
MCS5 / 13'te -66dBm
MCS6 / 14'te -65dBm
-64dBm, MCS7 / 15'te
HT40
-79dBm, MCS0 / 8’de
-76dBm, MCS1 / 9'da
-74dBm, MCS2 / 10'da
-71dBm, MCS3 / 11'de
MCS4 / 12'de -67dBm
-63dBm, MCS5 / 13'te
-62dBm, MCS6 / 14'te
-61dBm MCS7 / 15'de
Modülasyon şemaları
• 802.11b: DQPSK, DBPSK, DSSS, CCK
• 802.11g: BPSK, QPSK, 16QAM, 64QAM OFDM
• 802.11n: BPSK, QPSK, 16QAM, 64QAM ? OFDM
Fiziksel parametreler
Boyutlar (L x G x Y)
• 172 x 132 x 36 mm (6,76 x 5,19 x 1,42 inç)
Ağırlık
• 286 g (0,63 lb)
Çalışma ortamı
Güç
• Çıkış: 12V DC, 1A
Sıcaklık
• Çalıştırma: 0 - 40 ° C arası
• Depolama: -20 - 65 ° C arası
Nem
• Çalıştırma:% 10 -% 90 (yoğuşmasız)
• Depolama:% 5 -% 95 (yoğuşmasız)
Teslimat paketi

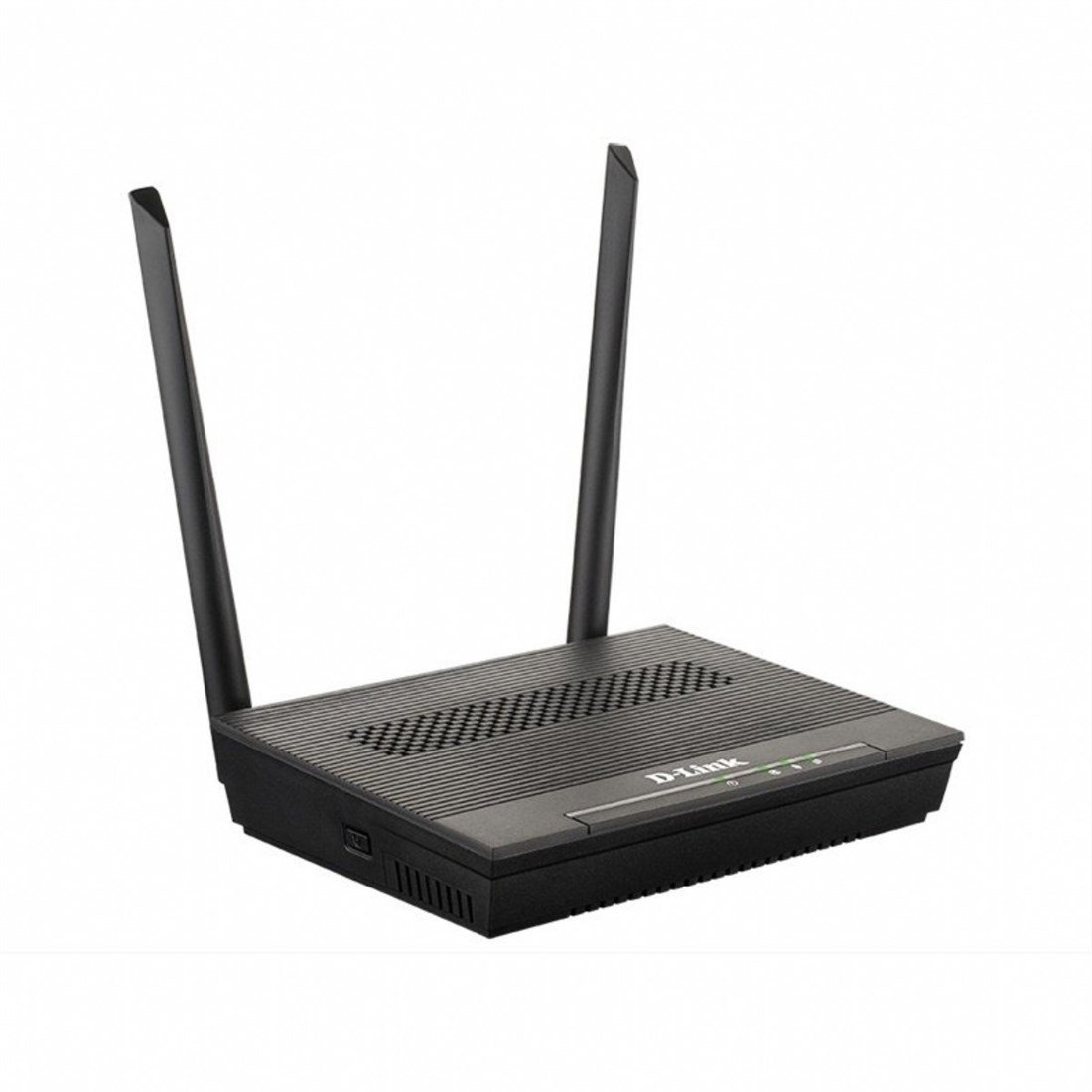

• Yönlendirici DIR-615
• Güç adaptörü DC 12V / 1A
• Ethernet kablosu (CAT 5E)
• "Hızlı Kurulum Kılavuzu” (broşür
