TEKNİK ÖZELLİKLER
Çalışma Sıcaklığı: -25°C ile 55°C arası (-25/D)
Kapasitans toleransı: %-5 +10
Çalışma Gerilimleri (Un): 400-690 V, (diğerleri için Tablo 3)
Çalışma Frekansı: 50 - 60 Hz.
Bağlantı şekli: Üçgen veya monofaze
En Fazla İzin Verilen Gerilim: Tablo 2 ye bakınız
En Fazla İzin Verilen Akım: 1.3 In
Inrush Akım: >100 In
Tan? (kayıp faktörü): 0.2 W/kVAr
Toplam Kayıplar: 0,5 W/kVAr
Terminaller: Kablo pabucu bağlanabilir M8 somunlu
Terminaller 0.5 kg.m ile kontra edilerek sıkılmalıdır.
Koruma sınıfı: IP20
Altitude: 2000 m. (Deniz seviyesi üstü)
Terminaller Arası Test Gerilimi: 2.15 Un, 2 sn
Terminaller ve Gövde Arası Test Gerilimi: 3 kV AC,10sn
Deşarj Direnci: İçten monteli; 180 sn sonra 75 V
Referans Standart: TS EN 60831 - 1/2, IEC 60831 - 1/2
UZUN ÖMÜR:
KONDAŞ ZnPP Kondansatörleri "kendi kendilerini yenilemektedir”. Bunun anlamı bu kondansatörler kendi kendilerini tamir ederler. Kondansatör Elementinin elektrotlari arasında bir kısa devre söz konusu olursa, çok ince bir metal tabaka olan elektrot kısa devre noktasında buharlaşır ve kısa devre de ortadan kalkar. Böylelikle kondansatör harap olmaktan kurtularak görevine devam eder. İşte bundan dolayıdır ki KONDAŞ ZnPP Kondansatörleri uzun süre kullanılabilirler.
KONSTRÜKSİYON:

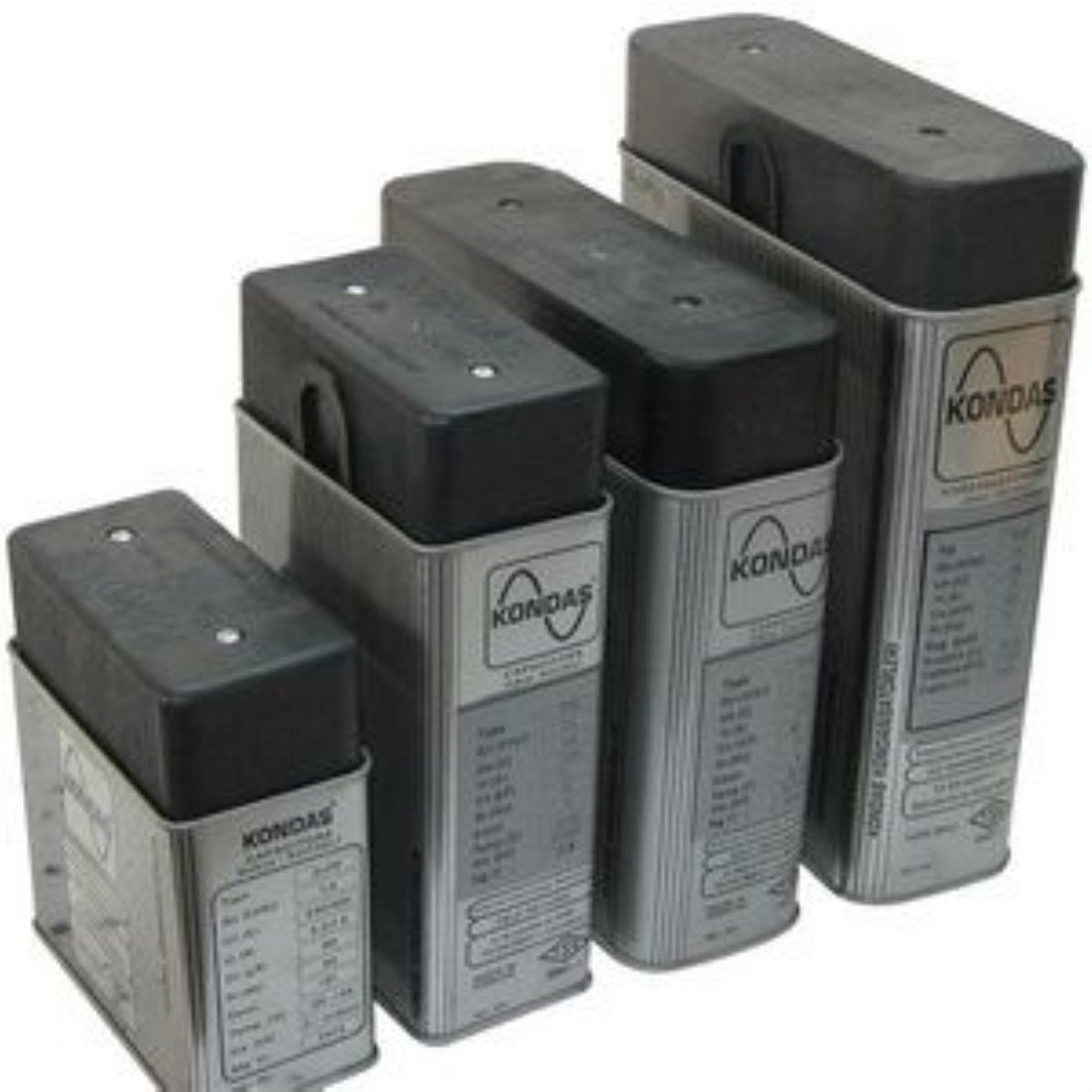

ZnPP Kondansatörler; kendi kendini yenileyen Metalize PP film, mekik, plastik tüp, poliüretan reçine, çelik kutu ve terminaller ile plastik terminal kapağından meydana gelmiştir. Bütün kondansatörler içlerinde bulunan deşarj direnci ile donatılmıştır.
ALÇAK GERİLİM ZnPP GÜÇ KONDANSATÖRLERİ TANIMI:
Bu kondansatörlerde dielektrik; çok düşük kayıplı PP film, elektrot ise bu filmin tek tarafına vakum ortamda çok ince bir şekilde kaplanmış metalize tabakadır. Tarif edilen "metalize film” iki kat olarak silindirik bir biçimde sarılmış ve bu "Kondansatör Elementi” olarak adlandırılmıştır.Bu silindirik şeklindeki sarımın iki dairesel yüzüne metal püskürtülerek terminaller ile sarım arasında yer alacak iletkenler lehimlenir. Elde edilen tek fazlı kondansatör elementleri vakumda kurutulur ve yüksek safiyette gaz ile emprenye edilir. Daha sonra Kondansatör Elementleri plastik tüpler içinde yüksek izolasyon seviyesine sahip tamamen naturel, sağlığa zararlı olmayan, poliüretan reçine ile kaplanarak hava ile ilişkisi kesilir. Bu elementler kendi aralarında üçgen bağlanarak trifaze veya monofaze üniteler haline getirilir ve çelik kutulara konarak açılmayacak şekilde kapatılır.
KULLANIM ALANI:
ZnPP Kondansatör üniteleri; kolay ve çabuk monte edilerek batarya haline getirilebilen modüler yapıda dizayn edilmiştir. Alçak gerilimde kullanıcıların güç faktörlerinin (cosj) düzeltilmesi; böylelikle şebekeden daha az reaktif güç çekmelerinin sağlanması ve verimlerinin arttırılması bu kondansatörlerin kullanım alanını teşkil eder. Bu nedenle bağlanan kondansatörler tek veya grup halinde panolarda kullanılır. ZnPP Alçak Gerilim Kondansatörleri; tüm sanayi ve ticari tesislerde reaktif güç kompanzasyonu için kullanılmaktadır.ZnPP kondansatörlerinin mevcut güvenilirliği; tasarım, malzeme kalitesi ve modern üretim tesislerinden kaynaklanmaktadır.
ÜRÜN YELPAZESİ:
Tabloda belirtilen gerilim, frekans ve kapasite ve tablo 1 de belirtilen sıcaklık değerleri
dışındaki ürünler büyük ölçüde üretim kapsamımız içinde olabilir, lütfen isteklerinizi
belirtiniz.
ÇEVRECİ ÜRÜN:
KONDAŞ’ın üretimde kullandığı tüm malzemeler toksik olmayan çevreci malzemelerdir.
ÖLÇÜLER:
ZnPP Kondansatörlerin standart boyutlarını Tablo 5-11 de bulabilirsiniz.
(**) 690 V içten yıldız bağlıdır.
